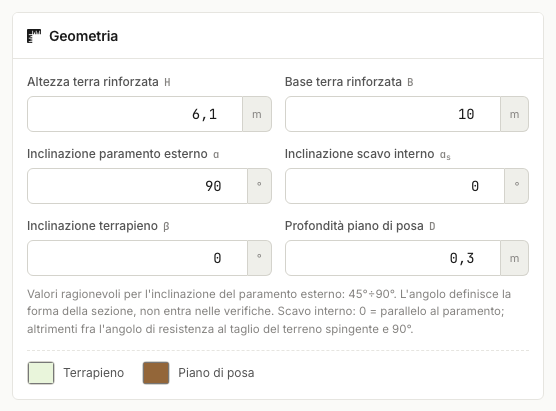

Geometria della sezione¶
- H — altezza della terra rinforzata [m].
- B — base del blocco rinforzato [m].
- α — inclinazione del paramento esterno [°], valori tipici 45÷90. Definisce la forma della sezione (2D/3D); le verifiche del kernel usano la parete verticale equivalente, a favore di sicurezza per paramenti inclinati.
- αs (scavo interno) — inclinazione della faccia a monte del blocco: 0 = parallela al paramento; se impostata deve stare fra l'angolo di resistenza al taglio del terreno spingente e 90° (uno scavo non sostenuto più dolce di φ non è congruente).
- β — inclinazione del terrapieno a monte [°]; deve essere minore di φ del terreno spingente.
- D — profondità del piano di posa [m].

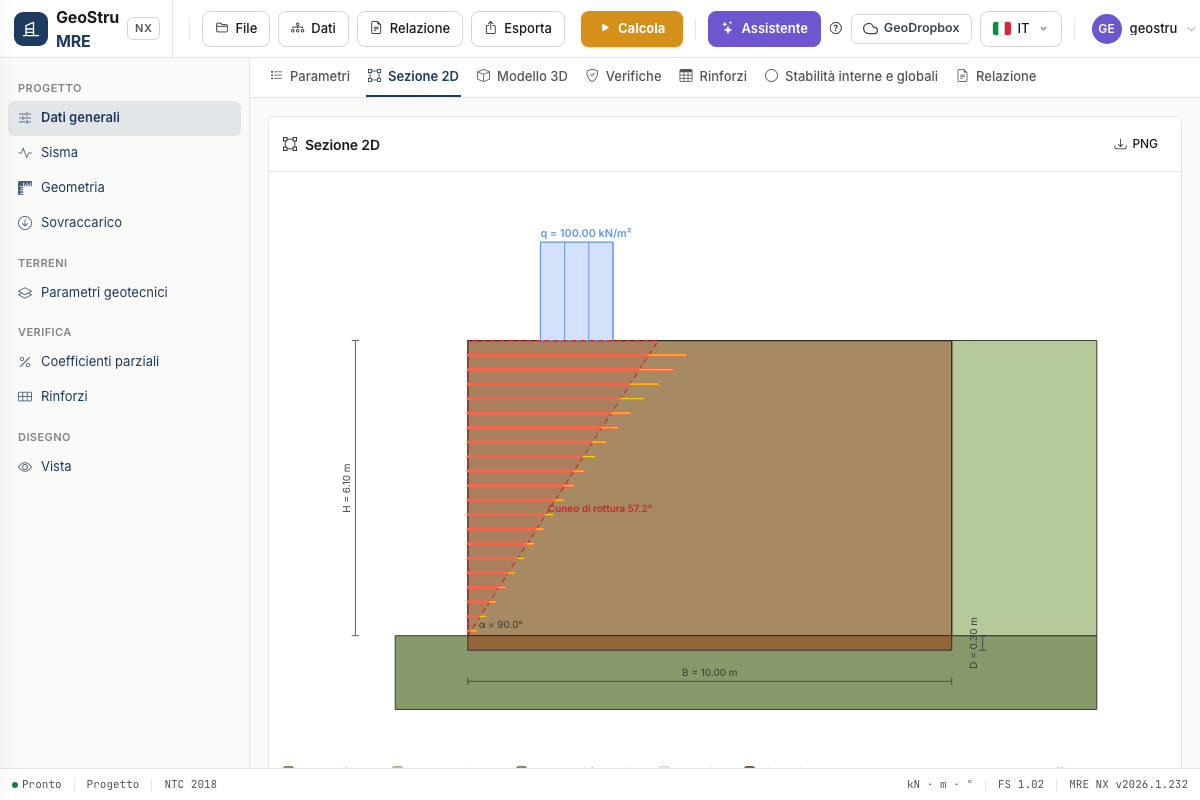

La Sezione 2D riporta la geometria quotata insieme al cuneo di rottura e ai rinforzi, con lunghezza totale ed efficace distinte.

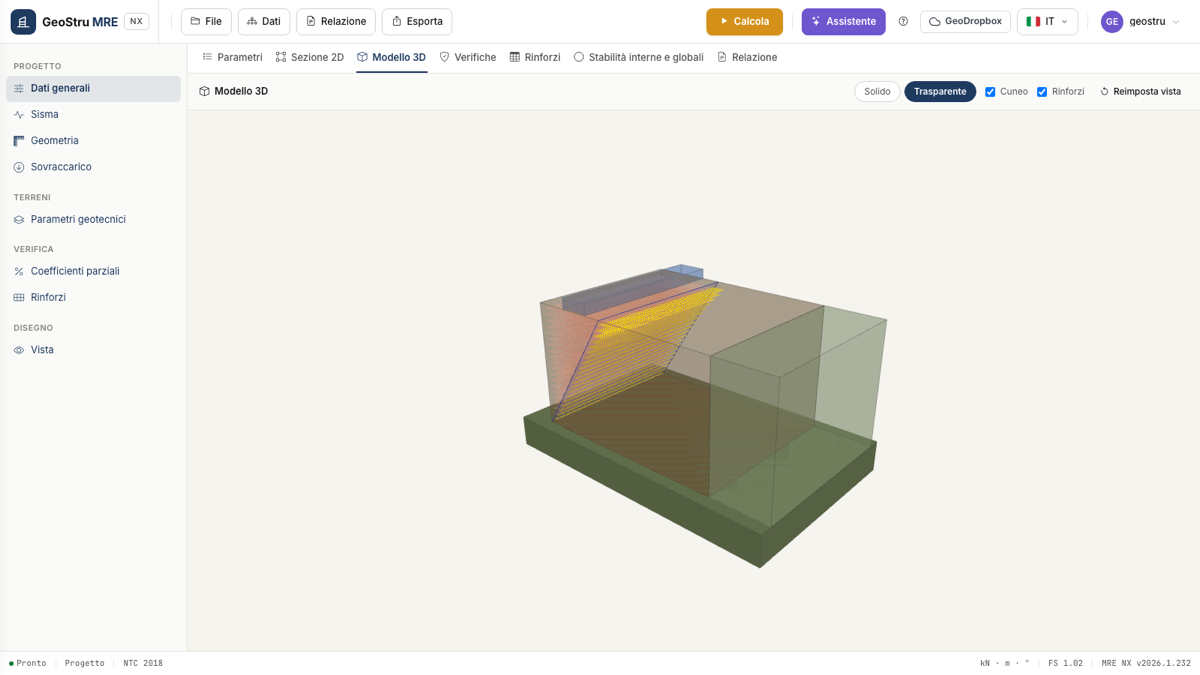

Il Modello 3D estrude la stessa geometria lungo lo sviluppo dell'opera; in vista Trasparente si vedono i fogli di rinforzo e la superficie del cuneo attivo.
I colori di terrapieno e piano di posa si scelgono direttamente nella card Geometria; quelli dei terreni nelle rispettive card dei Parametri geotecnici.
Passo dei rinforzi e altezza
Se H è un multiplo esatto del passo s, l'ultimo rinforzo cadrebbe alla base dove il cuneo ha lunghezza nulla: il programma lo segnala e chiede di variare leggermente s o H.
