Stabilità globale, tieback e compound¶

Stabilità globale (Bishop)¶

Verifica con Bishop semplificato su superficie circolare, approccio A2+M2+R2: parametri ridotti (γ_tanφ′ = γ_c′ = 1,25) e soglia FS ≥ γ_R2 (1,1 statica · 1,2 sismica). Il cerchio è automatico (passa sotto l'opera) o vincolabile con i tre punti valle/monte/base; i rinforzi che attraversano la superficie contribuiscono con il minore fra R_d e lo sfilamento del tratto ancorato oltre il cerchio.

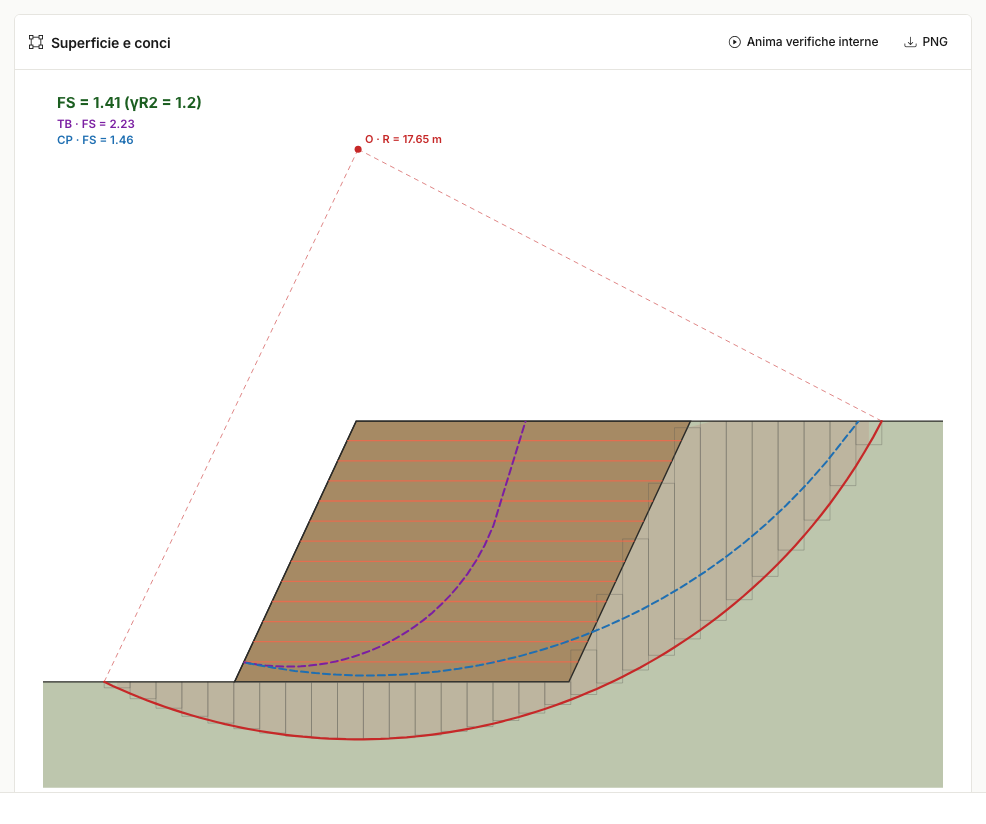

Esito della stabilità globale e delle verifiche interne tieback e compound

Verifiche interne: tieback e compound¶

Quando il paramento è inclinato l'opera si comporta da terra rinforzata: oltre alla globale, il programma analizza un ventaglio di cerchi con uscita sul paramento in corrispondenza dei livelli di rinforzo:

Tieback — superficie interamente nel volume rinforzato (ingresso sul coronamento);
Compound — uscita sul paramento ma ingresso oltre il blocco (taglia anche il terreno spingente).

Per ciascuna famiglia viene riportato il FS minimo con il confronto γ_R2, i rinforzi attraversati e il cerchio critico, disegnato tratteggiato (viola il tieback, blu il compound). Il pulsante Anima verifiche interne rigioca il ventaglio dei cerchi provati; premilo di nuovo per tornare al disegno statico.

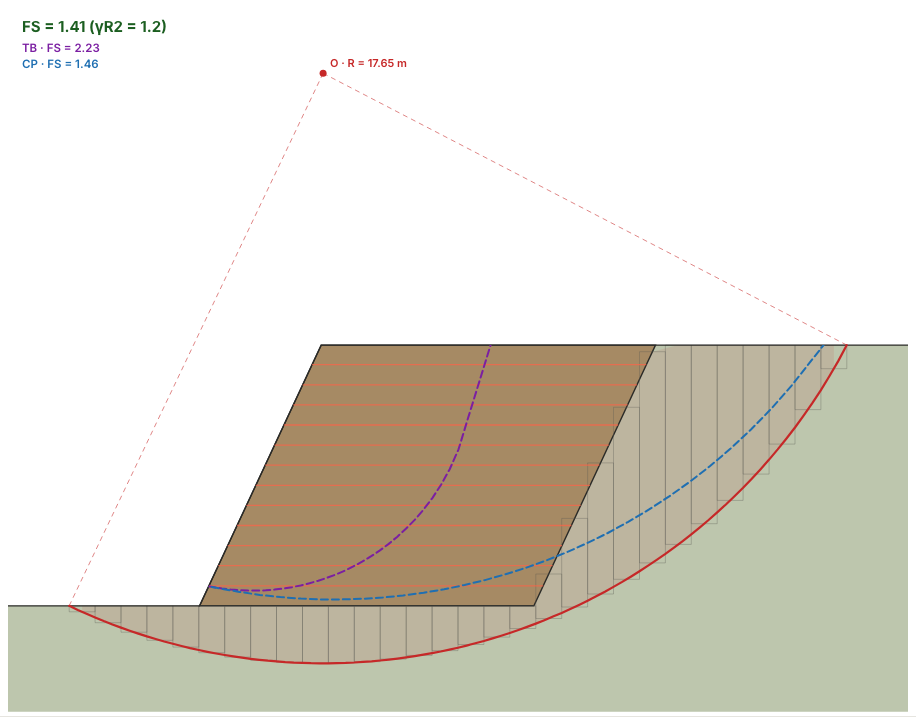

Cerchio critico globale in rosso, tieback in viola e compound in blu

Tip

Con paramento a 90° l'opera si comporta da muro e governano tipicamente le verifiche esterne; riducendo α (85° e meno) diventano significative le interne.
