Rinforzi e archivio

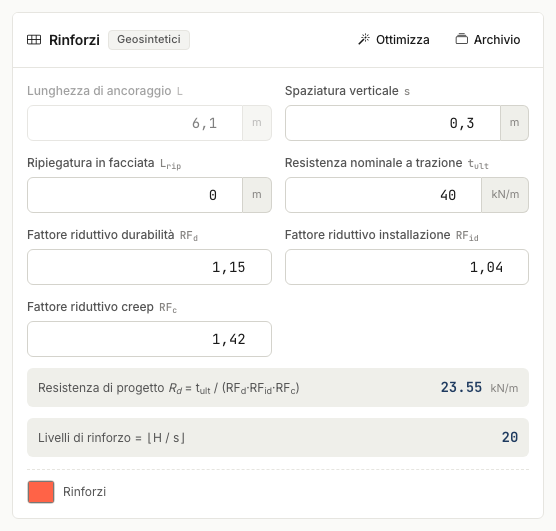

Dati del rinforzo

• Passo s — spaziatura verticale; i livelli sono ⌊H/s⌋, a quote z = s, 2s, … misurate dalla sommità (lo zero è in alto).
• t_ult e fattori riduttivi RF_d · RF_id · RF_c → resistenza di progetto R_d = t_ult/(RF_d·RF_id·RF_c).
• L — lunghezza di ancoraggio, usata solo in approccio Verifica.
• L_rip — ripiegatura del risvolto in facciata (wrap-around): dettaglio costruttivo disegnato in 2D/3D e citato in relazione (0 = nessun risvolto).

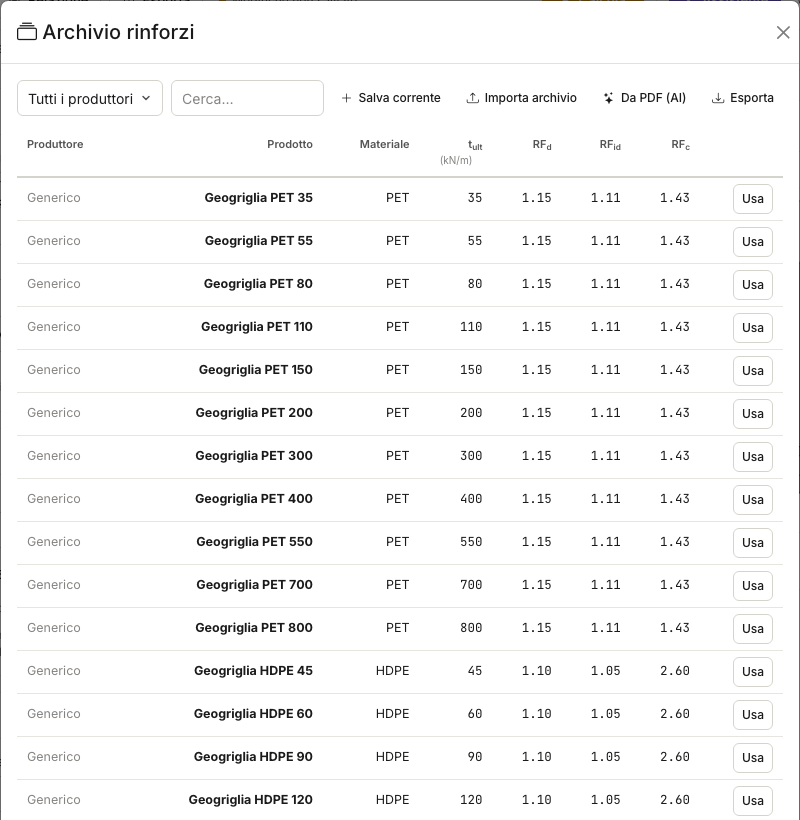

Archivio rinforzi

Il pulsante Archivio apre il catalogo (classi generiche PET/HDPE) e l'archivio personale: salva i valori correnti, importa/esporta archivi .json, oppure estrai i prodotti da una scheda tecnica PDF del produttore con l'assistente AI (azione a crediti) — ideale con i certificati che riportano t_ult e fattori riduttivi. Scegliendo Usa, t_ult e RF si compilano e il nome commerciale resta nel progetto e in relazione (si azzera se modifichi i valori a mano).

Valori indicativi

Le resistenze e i fattori riduttivi dell'archivio di serie sono indicativi: verifica sempre le schede tecniche e le certificazioni del produttore.

Risultati per livello

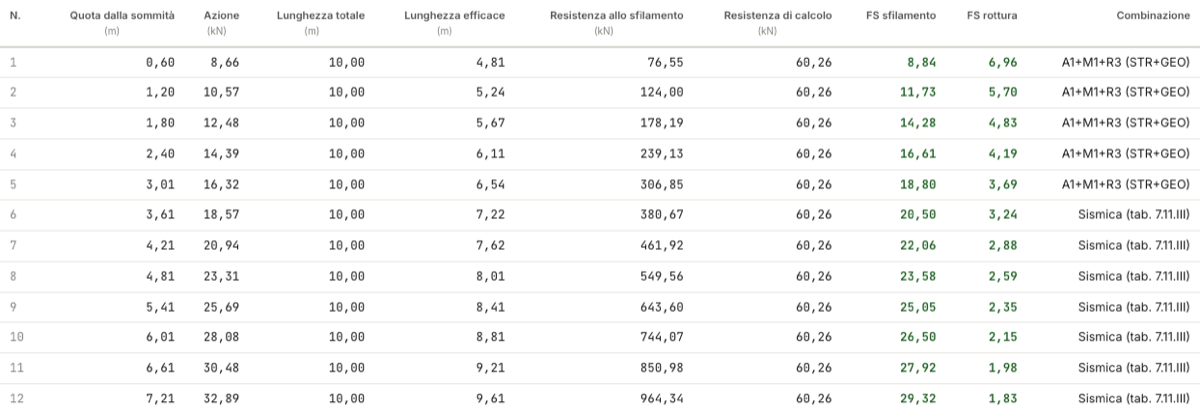

La tabella mostra, per ogni livello: azione A = (γ·z·K_a + Δq)·s, lunghezze totale ed efficace, resistenza allo sfilamento R_sfil = 2·(γ·z+Δq)·tanδ·L_eff, resistenza di calcolo e i fattori FS_sfil = R_sfil/A e FS_rott = R_d/A.

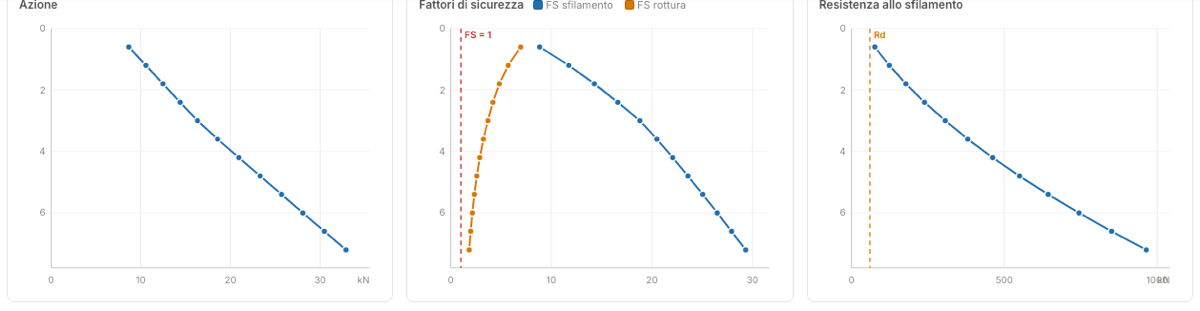

Con più combinazioni la vista predefinita è l'inviluppo di progetto (per livello: la combinazione col FS più basso e la lunghezza massima); i tre grafici sotto la tabella — azione, fattori di sicurezza con soglia FS = 1, resistenza allo sfilamento con la retta R_d — finiscono anche in relazione.

---
