SRS NX calcola e verifica la chiodatura corticale dei versanti (soil nailing) con rete di facciata, secondo NTC 2018 / Eurocodici. Stabilizza pendii in terreno o roccia con chiodi/barre passive cementate e una rete di rivestimento, dimensionando gli ancoraggi fino a raggiungere il coefficiente di sicurezza di progetto. È l'app web della suite GeoStru NX.
A chi serve¶
A chi progetta interventi di stabilizzazione superficiale di pendii in terra o roccia — scarpate stradali e ferroviarie, fronti di scavo, versanti soggetti a franamenti superficiali — con chiodatura e rete metallica di facciata.
Cosa calcola¶
- Coefficiente di sicurezza pre-intervento FS₀, a partire dalla geometria del pendio e dai parametri geotecnici della coltre.
- La forza di trazione che i chiodi devono fornire per portare il coefficiente di sicurezza dal valore pre-intervento FS₀ al valore di progetto FS_des che imposti tu.
- Le sei verifiche di resistenza (R.2–R.7) di barra, malta, bulbo e rete, con il relativo coefficiente di sicurezza.
- Il numero di ancoraggi e i metri di perforazione necessari ogni 100 m² di rete, e una stima del costo dell'intervento.
- La relazione di calcolo in Word e PDF.
Come funziona, in breve¶

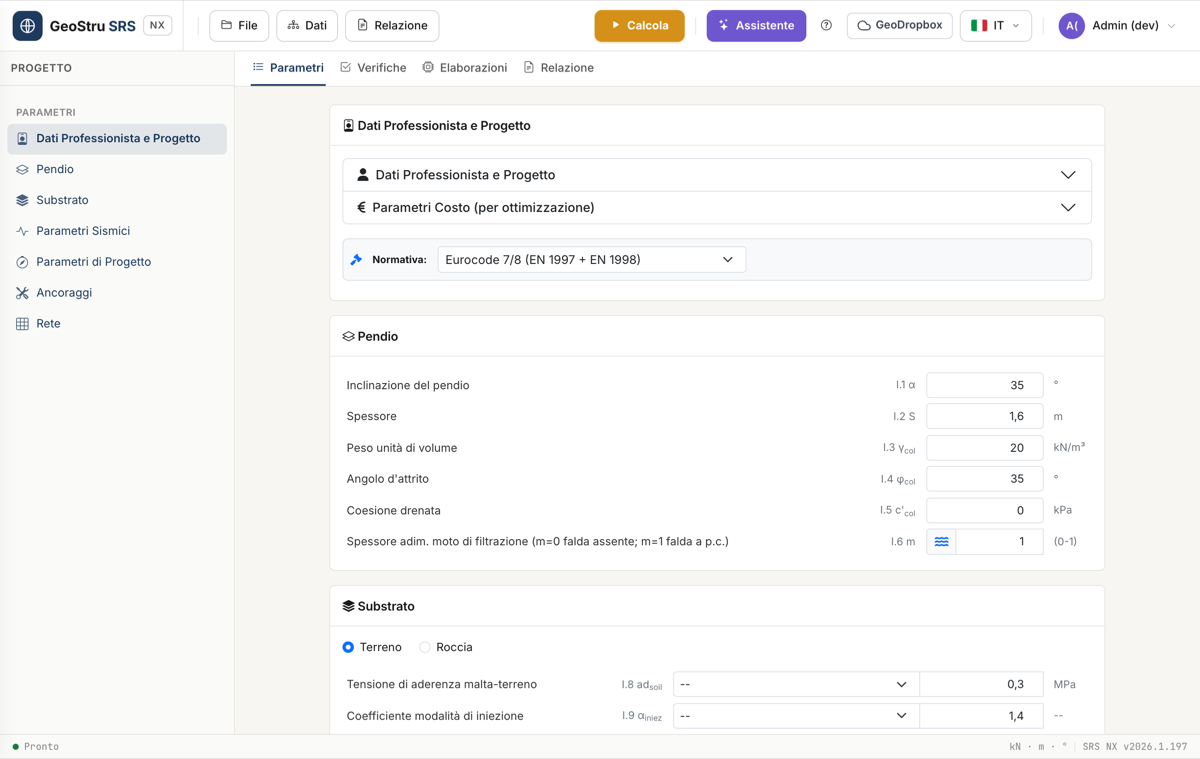

Descrivi il pendio (inclinazione, spessore della coltre, parametri geotecnici) e il substrato (terreno o roccia). Scegli un chiodo dal catalogo o inserisci i parametri manualmente, imposta l'interasse della maglia di posa e la rete di facciata. SRS calcola FS₀, ti chiede il coefficiente di sicurezza di progetto FS_des e dimensiona di conseguenza la trazione richiesta all'ancoraggio. Premi Calcola e leggi l'esito delle sei verifiche.
Il manuale¶
| Capitolo | Contenuto |
|---|---|
| Guida rapida | Dall'apertura al primo calcolo in cinque minuti |
| Interfaccia e flusso di lavoro | Toolbar, sidebar, tab e sequenza input → calcolo → verifiche |
| Pendio e substrato | Coltre, terreno/roccia, parametri geotecnici |
| Azione sismica | Coefficiente sismico orizzontale K_h |
| Chiodi e ancoraggi | Catalogo GEWI/TITAN, parametri manuali, geometria |
| Rete di facciata | Maglia, filo, resistenze a trazione e punzonamento |
| Verifiche | R.2–R.7, FS₀/FS_des/ΔFS, ancoraggi per 100 m² |
| Assistente AI | Imposta il progetto da una descrizione, coefficiente sismico da località |
| Relazione ed esportazioni | Word/DOC/PDF, salvataggio progetto, GeoDropbox |
| Progetti di esempio | File .srs pronti all'uso (terreno, roccia) |
| Domande frequenti | FAQ |
Su SRS NX¶
Parte della suite GeoStru NX — applicazioni web professionali per geologia, geotecnica e idrologia.
