Guida rapida (5 minuti)¶
In cinque minuti passi dall'apertura dell'app alla lettura delle verifiche di un ancoraggio chiodato. Apri nx.geostru.ai/srs e segui i passi.
Parti da un esempio
Il modo più veloce per prendere confidenza è caricare un progetto di
esempio: menu File → Apri e seleziona uno dei file .srs descritti
in Progetti di esempio. La form si compila da sola e puoi
calcolare subito.
1. Pendio¶
Nella sidebar PROGETTO, sezione Pendio, inserisci l'inclinazione del versante α, lo spessore della coltre S, il peso di volume γ_col, l'angolo d'attrito φ_col, la coesione drenata c'_col e lo spessore adimensionalizzato del moto di filtrazione m (0 = falda assente, 1 = falda a piano campagna). Vedi Pendio e substrato.
2. Substrato¶
In Substrato scegli Terreno o Roccia e imposta la tensione di aderenza (ad_soil o ad_rock): un menu a tendina propone valori tipici per litologia, oppure inseriscila manualmente. Per il terreno aggiungi anche il coefficiente di modalità di iniezione α_iniez. Vedi Pendio e substrato.
3. Coefficiente sismico (facoltativo)¶
Se il sito è sismico, in Parametri Sismici imposta il coefficiente sismico orizzontale K_h. Lascialo a 0 per una verifica solo statica. Vedi Azione sismica.
4. Calcola FS₀¶
In Parametri di Progetto, passo 1, premi Calcola FS₀: SRS calcola il coefficiente di sicurezza del pendio prima dell'intervento, a partire solo dai dati di pendio e substrato inseriti finora.
5. Imposta FS_des¶
Al passo 2 inserisci il coefficiente di sicurezza di progetto FS_des che vuoi raggiungere con l'intervento (deve essere maggiore di FS₀).
6. Chiodo, maglia e rete¶
In Ancoraggi scegli un chiodo dal catalogo (GEWI o TITAN) o inserisci i parametri manualmente: diametro barra φ_b, tensione di snervamento f_yk, diametro di perforazione D_f, lunghezza L_a, inclinazione β, interassi i_x/i_y, resistenza della malta R_ck e coefficiente di aderenza η₁. In Rete imposta maglia, filo e le resistenze a trazione e punzonamento. Vedi Chiodi e ancoraggi e Rete di facciata.
7. Calcola¶
Al passo 3 premi Avvia (o il pulsante Calcola in alto). Il calcolo consuma crediti NX.
8. Leggi le verifiche¶

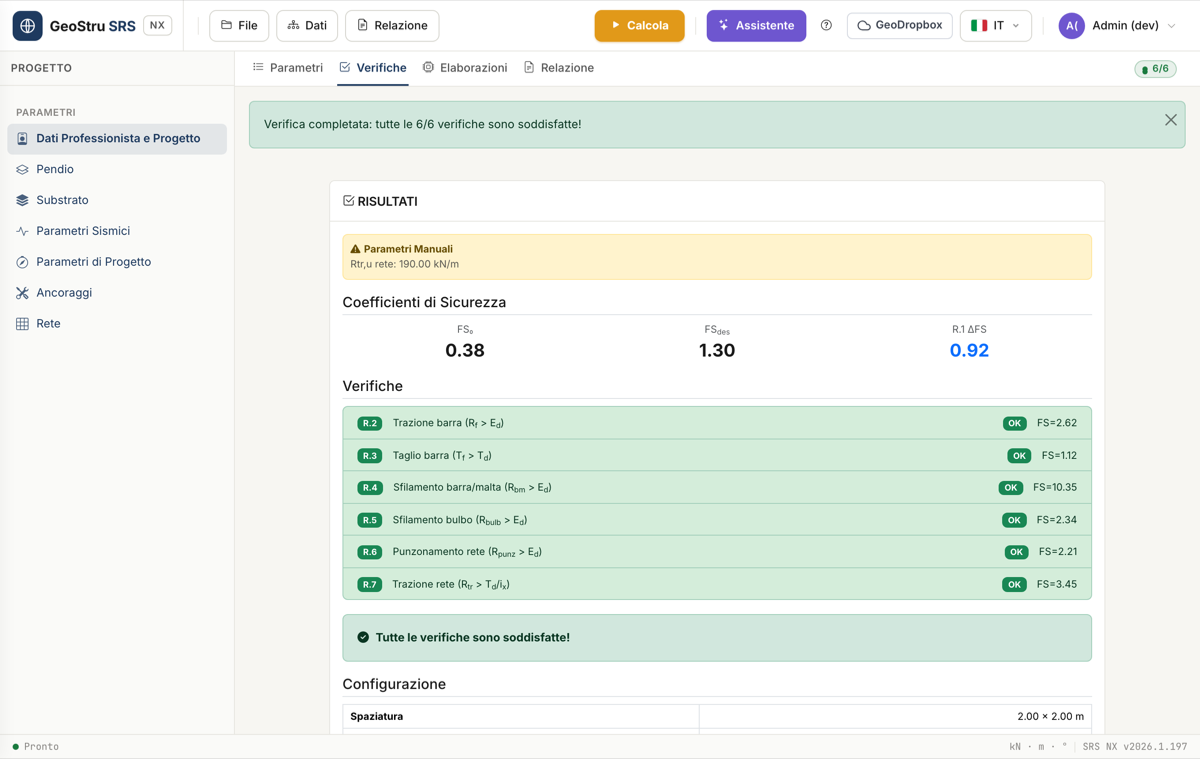

La tab Verifiche si apre automaticamente e mostra FS₀, FS_des, l'incremento ΔFS ottenuto e l'esito delle sei verifiche R.2–R.7 (trazione barra, taglio barra, sfilamento barra/malta, sfilamento del bulbo, punzonamento e trazione della rete), oltre al numero di ancoraggi necessari ogni 100 m² di rete. Vedi Verifiche.
9. Relazione¶
Dal menu Relazione in alto esporti il documento di calcolo in Word,
DOC o PDF; dal menu File salvi il progetto (.srs). Vedi
Relazione ed esportazioni.
L'assistente AI
Il pulsante Assistente in alto imposta un intero progetto da una descrizione a parole, recupera il coefficiente sismico per una località e spiega i risultati delle verifiche. Vedi Assistente AI.
