Ghid rapid¶

Cinci minute de la deschiderea aplicației până la volumul de retenție verificat. Vom folosi exemplul preîncărcat din manual, astfel încât cifrele pe care le vezi să fie comparabile.

1. Deschide aplicația și încarcă exemplul¶

Accesează nx.geostru.ai/hid. La pornire găsești deja încărcat exemplul 9.4 — Procedură detaliată: trei suprafețe însumând 10.000 m².

Bara de instrumente HID

Toate comenzile se află în bara de sus: Nou, Deschide, Salvează, Memoriu, iar în dreapta butonul Calculează.

2. Verifică suprafețele¶

Deschide secțiunea 2. Suprafețe și metode. Fiecare rând este o suprafață cu aria sa și cu coeficientul său de scurgere φ.

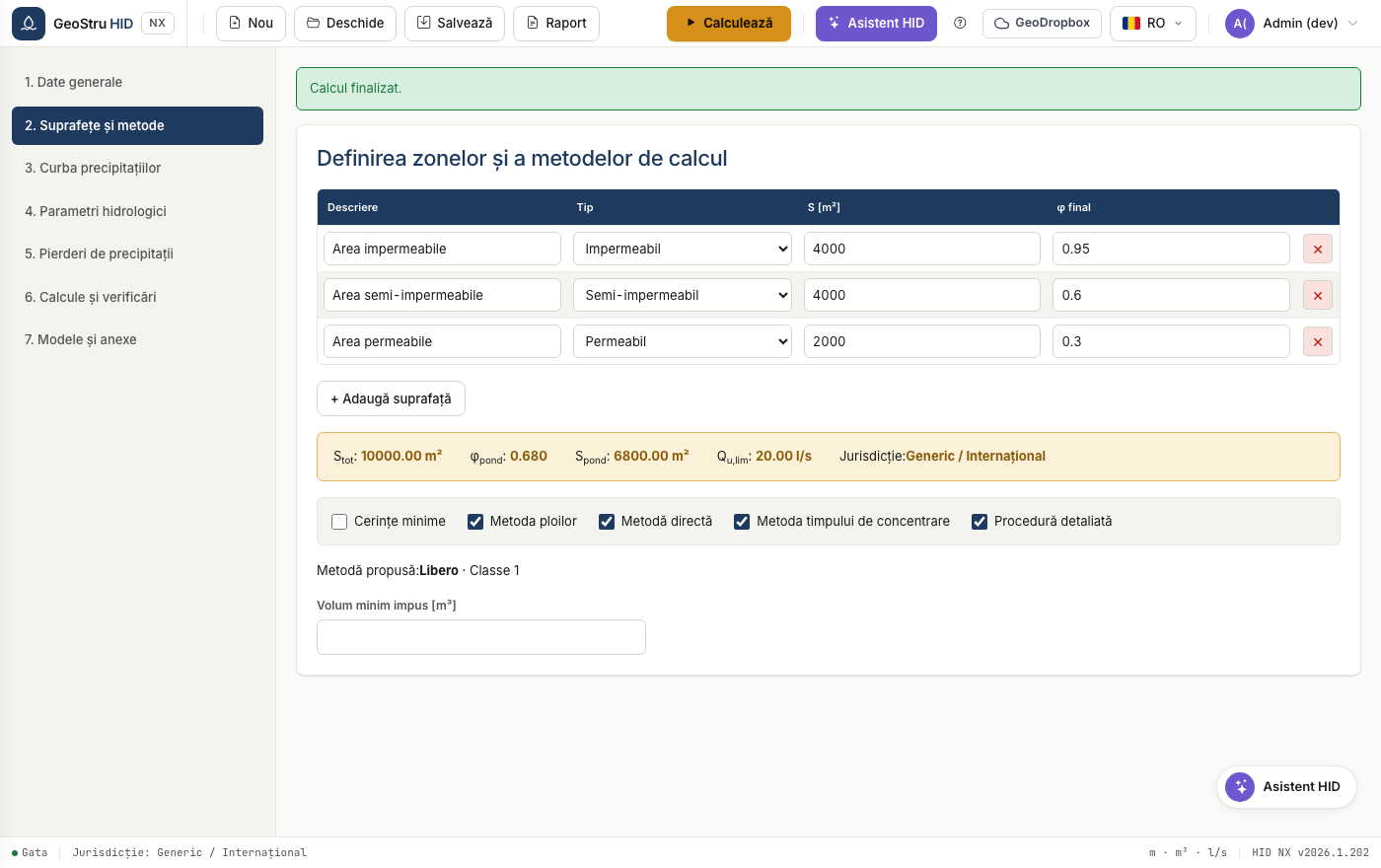

Definirea suprafețelor și alegerea metodelor

Banda colorată prezintă valorile agregate: suprafață totală, φ ponderat, suprafață impermeabilă echivalentă și debit maxim admis la evacuare. Dedesubt alegi metodele de comparat.

Recomandare

Lasă active mai multe metode. HID le calculează pe toate și adoptă maximul: este condiția cea mai acoperitoare și îți evită refacerea lucrării dacă autoritatea care instrumentează dosarul cere o altă metodă.

3. Verifică curba de ploaie¶

Secțiunea 3. Curbă IDF. Cu curba cu doi parametri introduci a și n; cu GEV introduci parametrii distribuției și perioada de revenire.

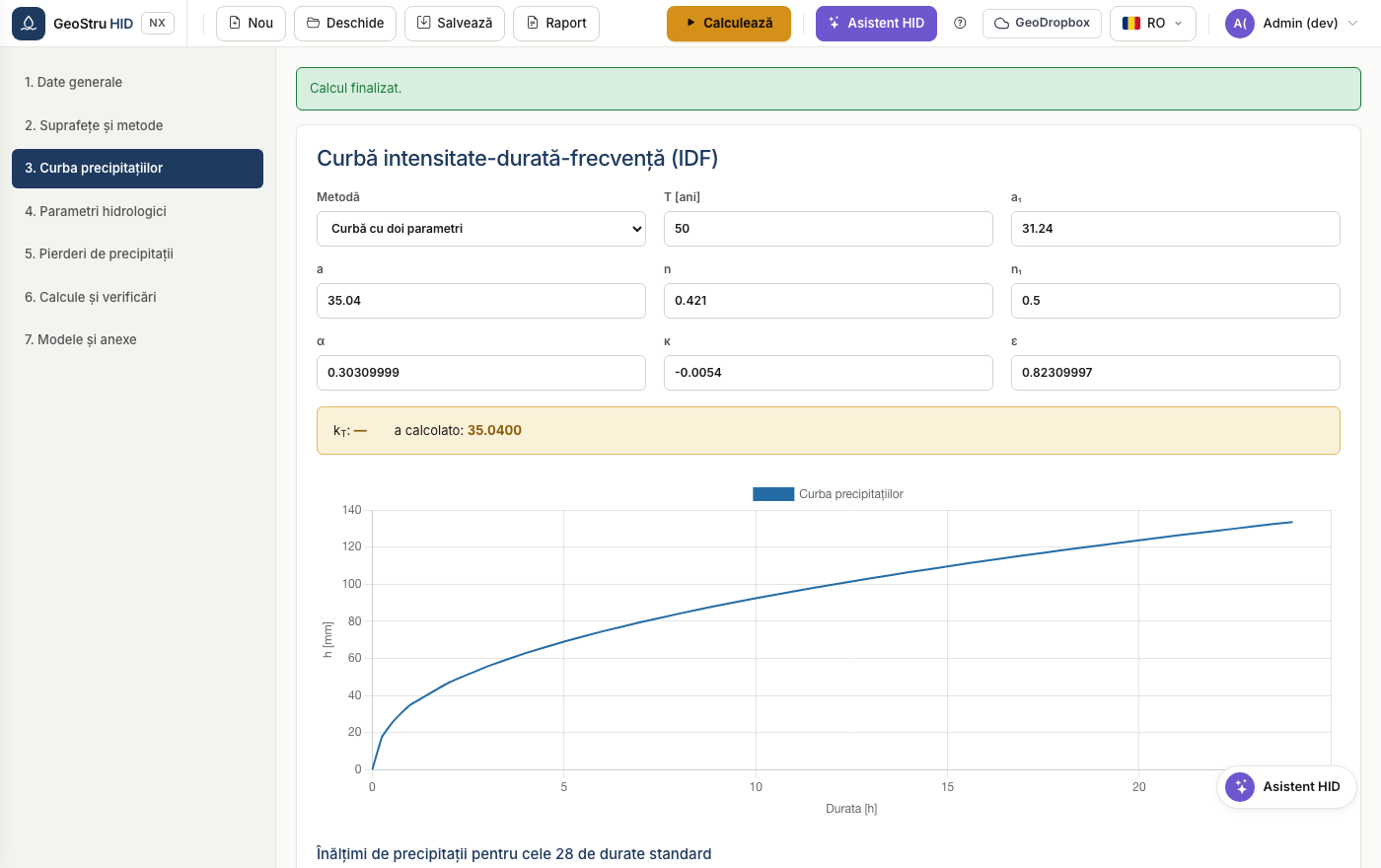

Curbă intensitate-durată-frecvență

4. Calculează¶

Apasă Calculează în dreapta sus. Mergi la secțiunea 6. Calcule și verificări.

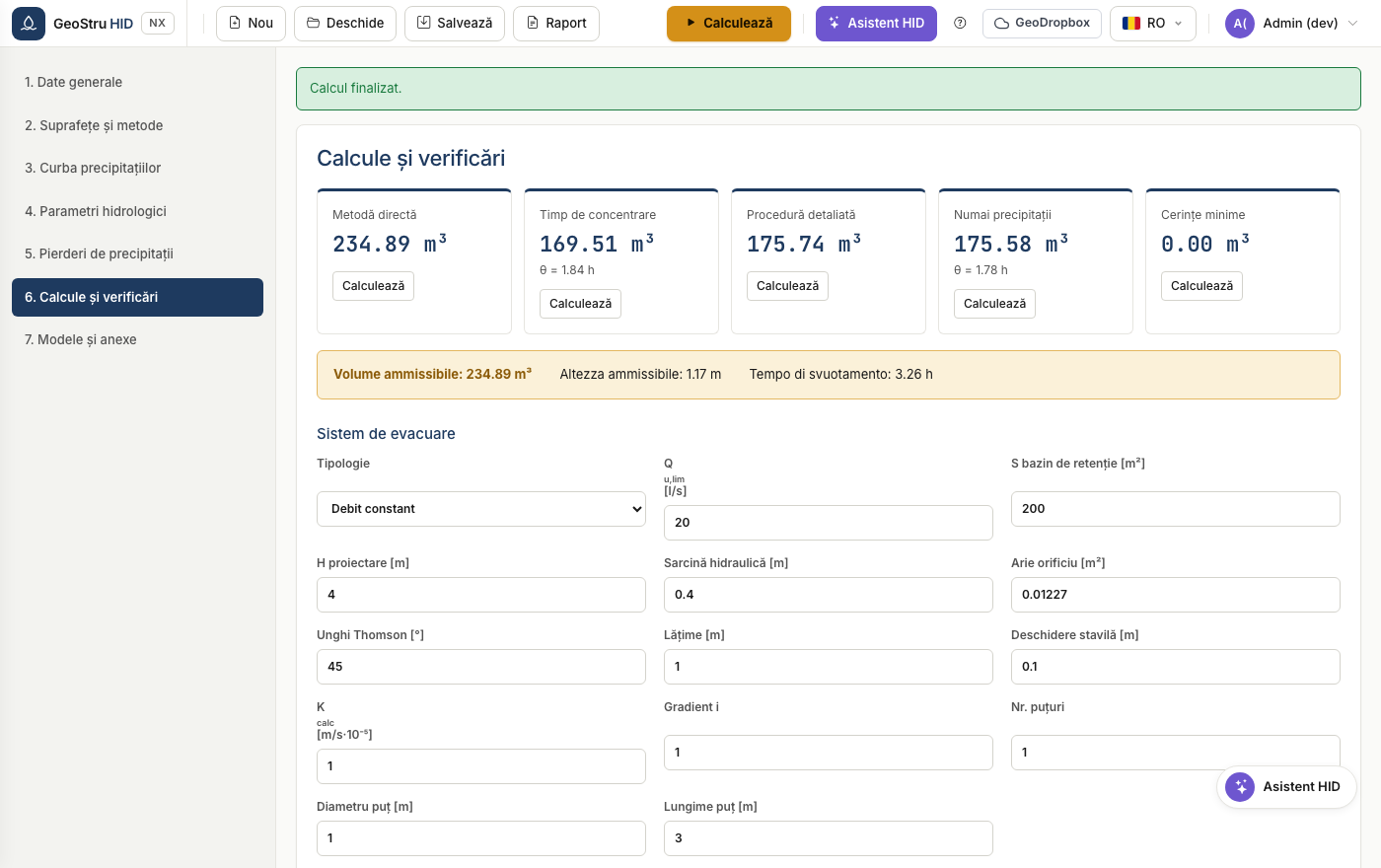

Rezultatele dimensionării

Fiecare metodă are fișa sa cu volumul calculat. Banda de dedesubt prezintă volumul admisibil adoptat, înălțimea corespunzătoare și timpul de golire.

Pentru exemplul 9.4 trebuie să citești: metoda directă 234,89 m³, metoda timpului de concentrare 169,51 m³, procedură detaliată 175,74 m³, metoda ploilor 175,58 m³. Volumul adoptat este 234,89 m³.

5. Generează memoriul¶

Deschide meniul Memoriu din bară și alege formatul: Word, PDF sau Word 97. Documentul este generat în limba selectată în aplicație.
