Szybki start¶

Pięć minut od uruchomienia aplikacji do sprawdzonej objętości retencyjnej. Wykorzystamy przykład wczytany fabrycznie z podręcznika, aby widoczne liczby były porównywalne.

1. Otwórz aplikację i wczytaj przykład¶

Wejdź na nx.geostru.ai/hid. Po uruchomieniu załadowany jest już przykład 9.4 — Procedura szczegółowa: trzy powierzchnie o łącznej wielkości 10 000 m².

Pasek narzędzi HID

Wszystkie polecenia znajdują się na górnym pasku: Nowy, Otwórz, Zapisz, Operat, a po prawej przycisk Oblicz.

2. Sprawdź powierzchnie¶

Otwórz sekcję 2. Powierzchnie i metody. Każdy wiersz to jedna powierzchnia z własną wielkością i własnym współczynnikiem spływu φ.

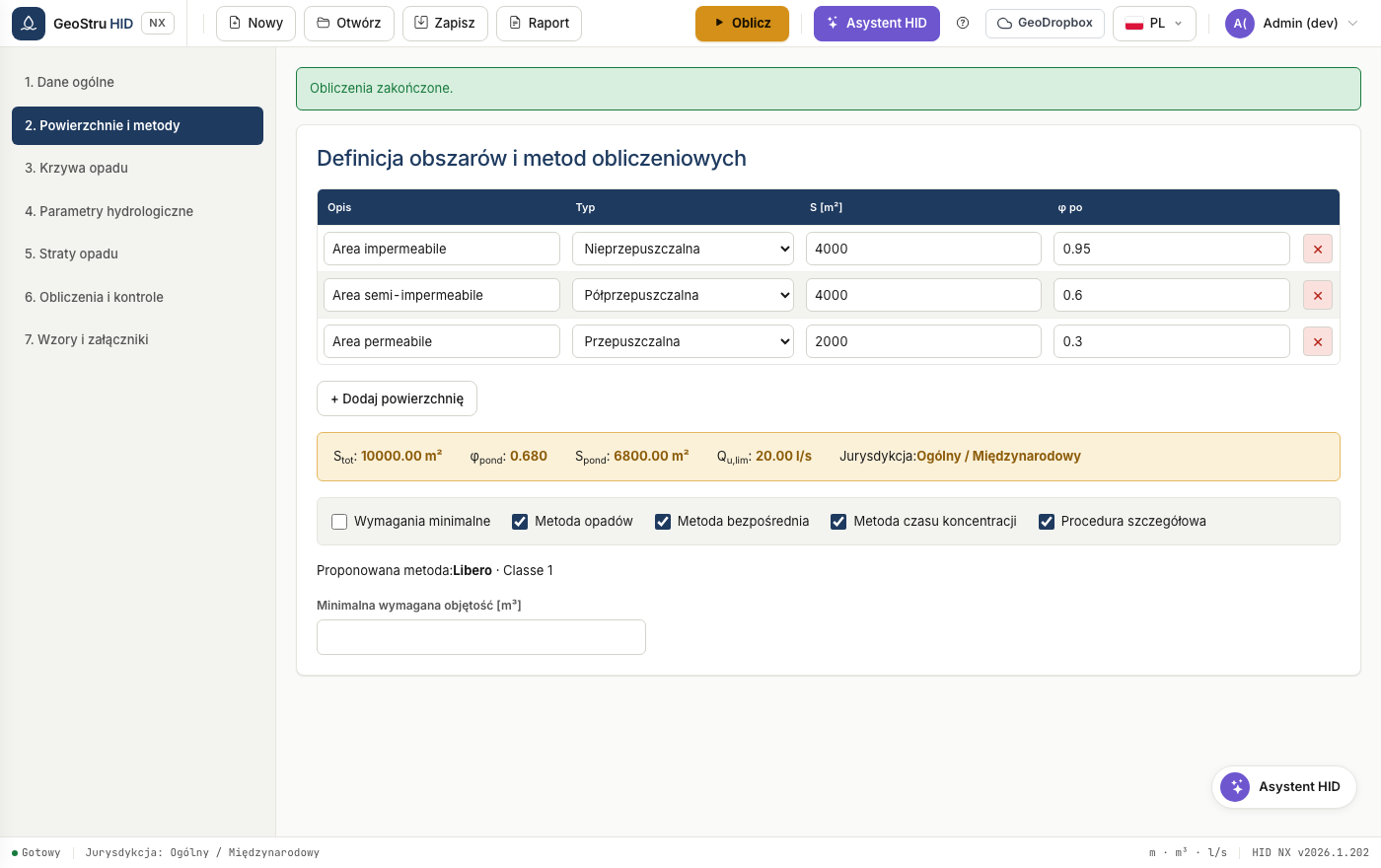

Definicja powierzchni i wybór metod

Kolorowy pasek podaje wartości zagregowane: powierzchnię całkowitą, φ ważony, zastępczą powierzchnię nieprzepuszczalną i dopuszczalne natężenie odpływu. Poniżej wybierasz metody do porównania.

Wskazówka

Pozostaw aktywnych kilka metod. HID obliczy je wszystkie i przyjmie maksimum: to warunek najbardziej bezpieczny i pozwala uniknąć powtarzania pracy, gdy organ prowadzący postępowanie zażąda innej metody.

3. Zweryfikuj krzywą opadu¶

Sekcja 3. Krzywa IDF. Przy krzywej dwuparametrowej wprowadzasz a i n; przy GEV wprowadzasz parametry rozkładu oraz okres powtarzalności.

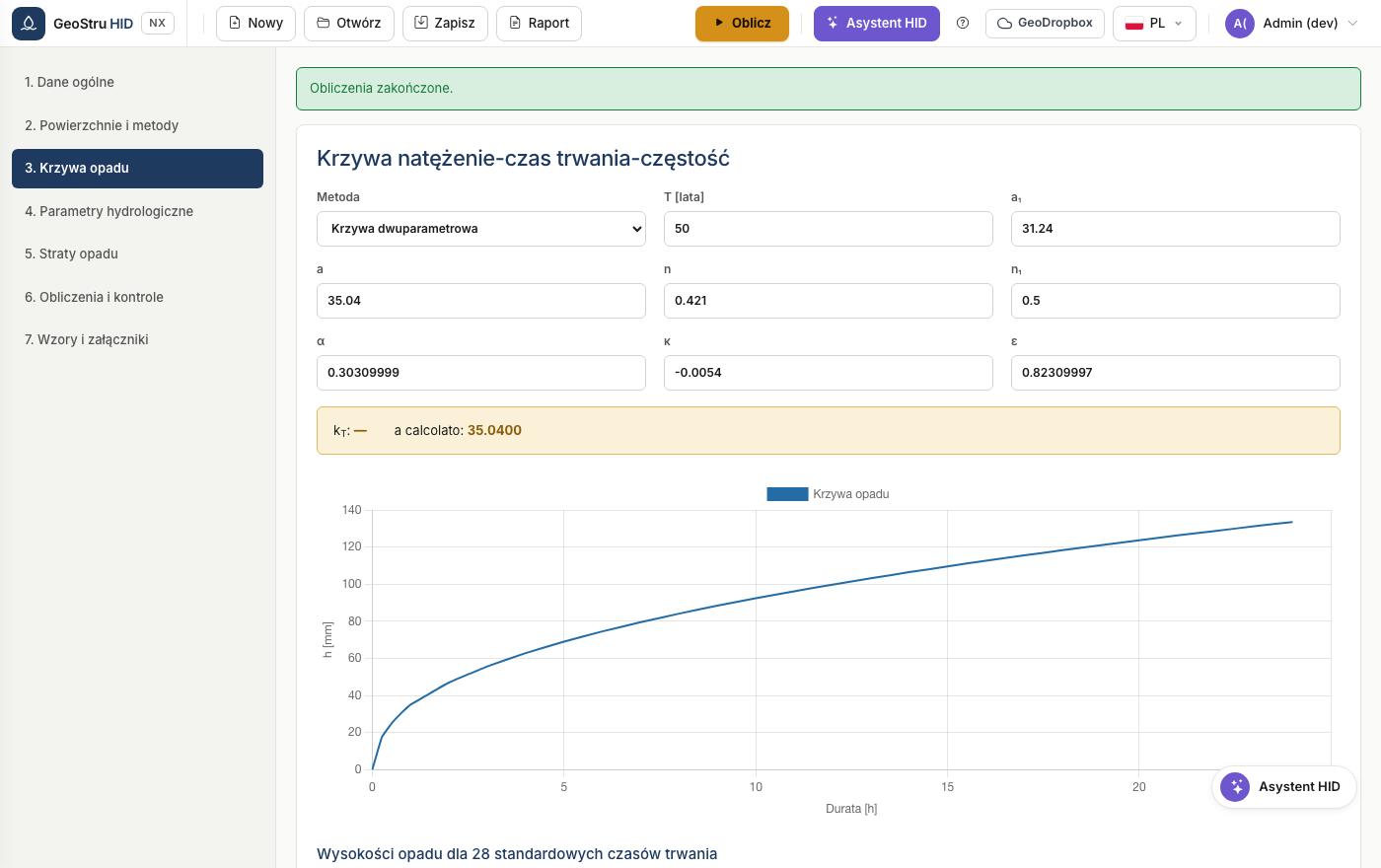

Krzywa natężenie-czas trwania-częstość (IDF)

4. Oblicz¶

Naciśnij Oblicz w prawym górnym rogu. Przejdź do sekcji 6. Obliczenia i sprawdzenia.

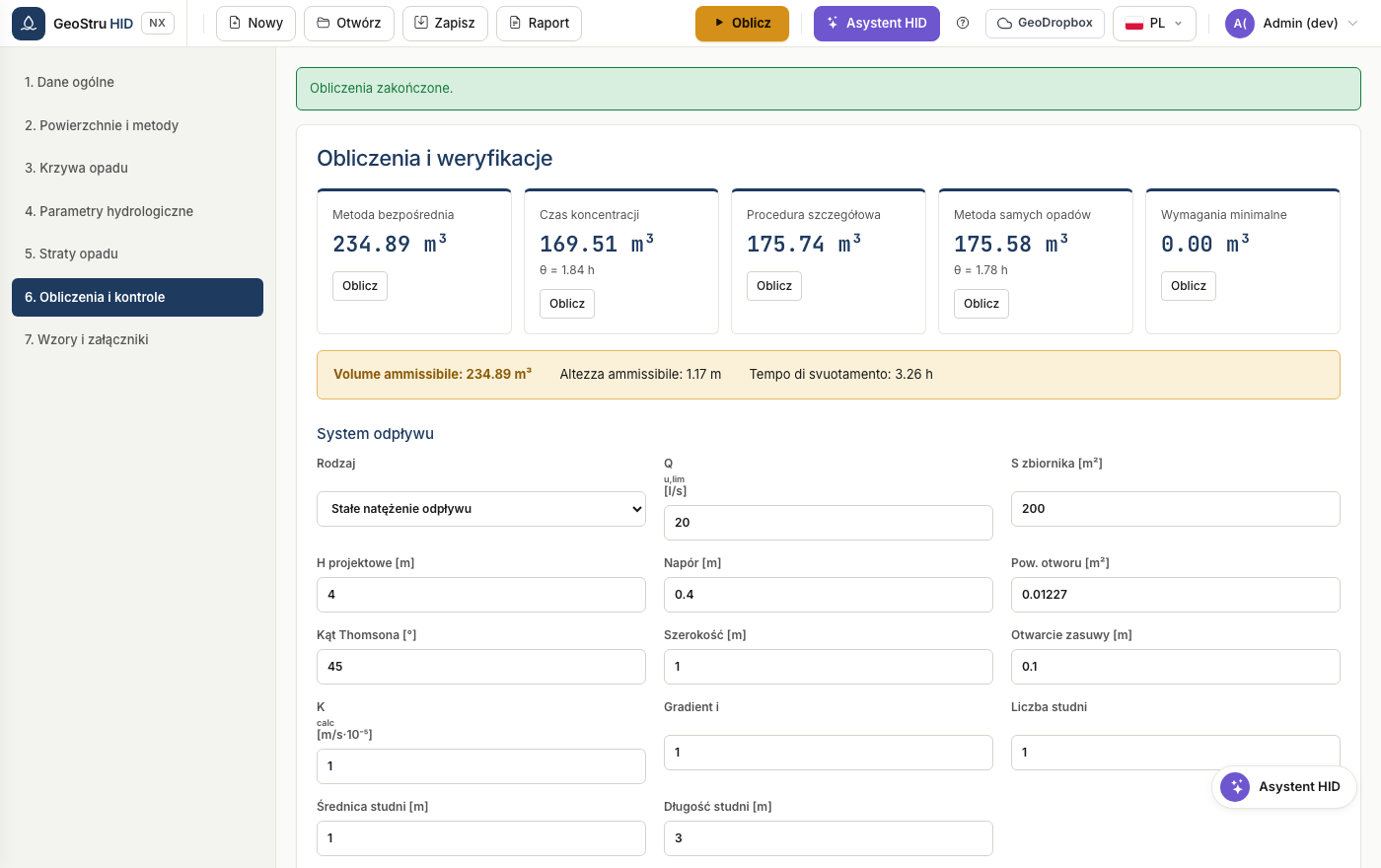

Wyniki wymiarowania

Każda metoda ma własną kartę z obliczoną objętością. Pasek poniżej podaje przyjętą objętość dopuszczalną, odpowiadającą jej wysokość oraz czas opróżniania.

Dla przykładu 9.4 powinieneś odczytać: metoda bezpośrednia 234,89 m³, metoda czasu koncentracji 169,51 m³, procedura szczegółowa 175,74 m³, metoda opadów 175,58 m³. Przyjęta objętość wynosi 234,89 m³.

5. Wygeneruj operat¶

Otwórz menu Operat na pasku i wybierz format: Word, PDF lub Word 97. Dokument powstaje w języku wybranym w aplikacji.
