Guida rapida¶

Cinque minuti dall'apertura dell'app al volume di invaso verificato. Useremo l'esempio precaricato del manuale, così i numeri che vedi sono confrontabili.

1. Apri l'app e carica l'esempio¶

Vai su nx.geostru.ai/hid. All'avvio trovi già caricato l'esempio 9.4 — Procedura dettagliata: tre superfici per 10.000 m² complessivi.

Barra degli strumenti di HID

I comandi stanno tutti nella barra in alto: Nuovo, Apri, Salva, Relazione, e a destra il pulsante Calcola.

2. Controlla le superfici¶

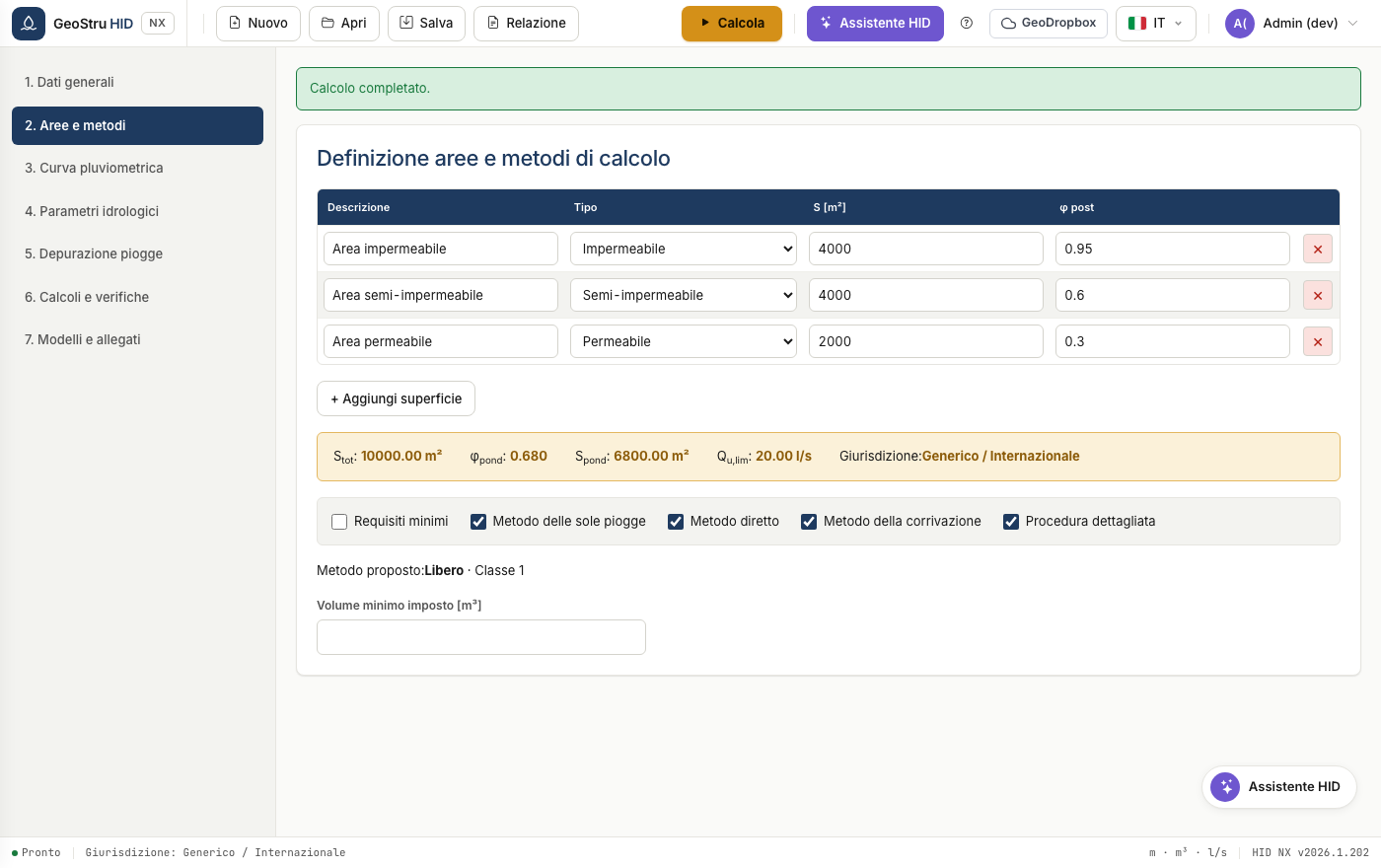

Apri la sezione 2. Aree e metodi. Ogni riga è una superficie con la sua area e il suo coefficiente di deflusso φ.

Definizione delle aree e scelta dei metodi

La fascia colorata riporta i valori aggregati: superficie totale, φ ponderato, superficie ponderata e portata limite. Sotto scegli i metodi da confrontare.

Suggerimento

Lascia attivi più metodi. HID li calcola tutti e adotta il massimo: è la condizione più cautelativa e ti evita di rifare il lavoro se chi istruisce la pratica chiede un metodo diverso.

3. Verifica la curva di pioggia¶

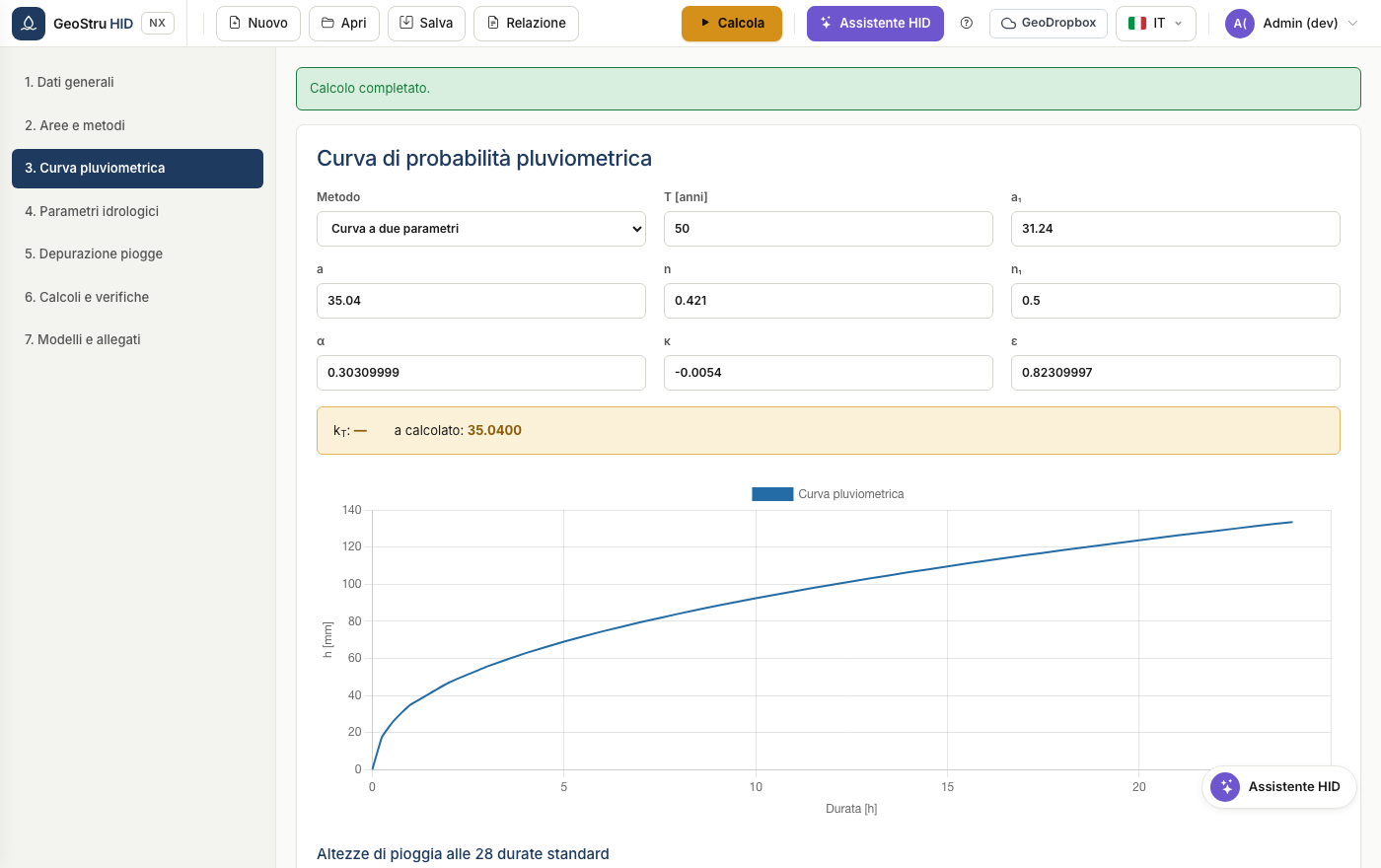

Sezione 3. Curva pluviometrica. Con la curva a due parametri inserisci a e n; con la GEV inserisci i parametri della distribuzione e il tempo di ritorno.

Curva di probabilità pluviometrica

4. Calcola¶

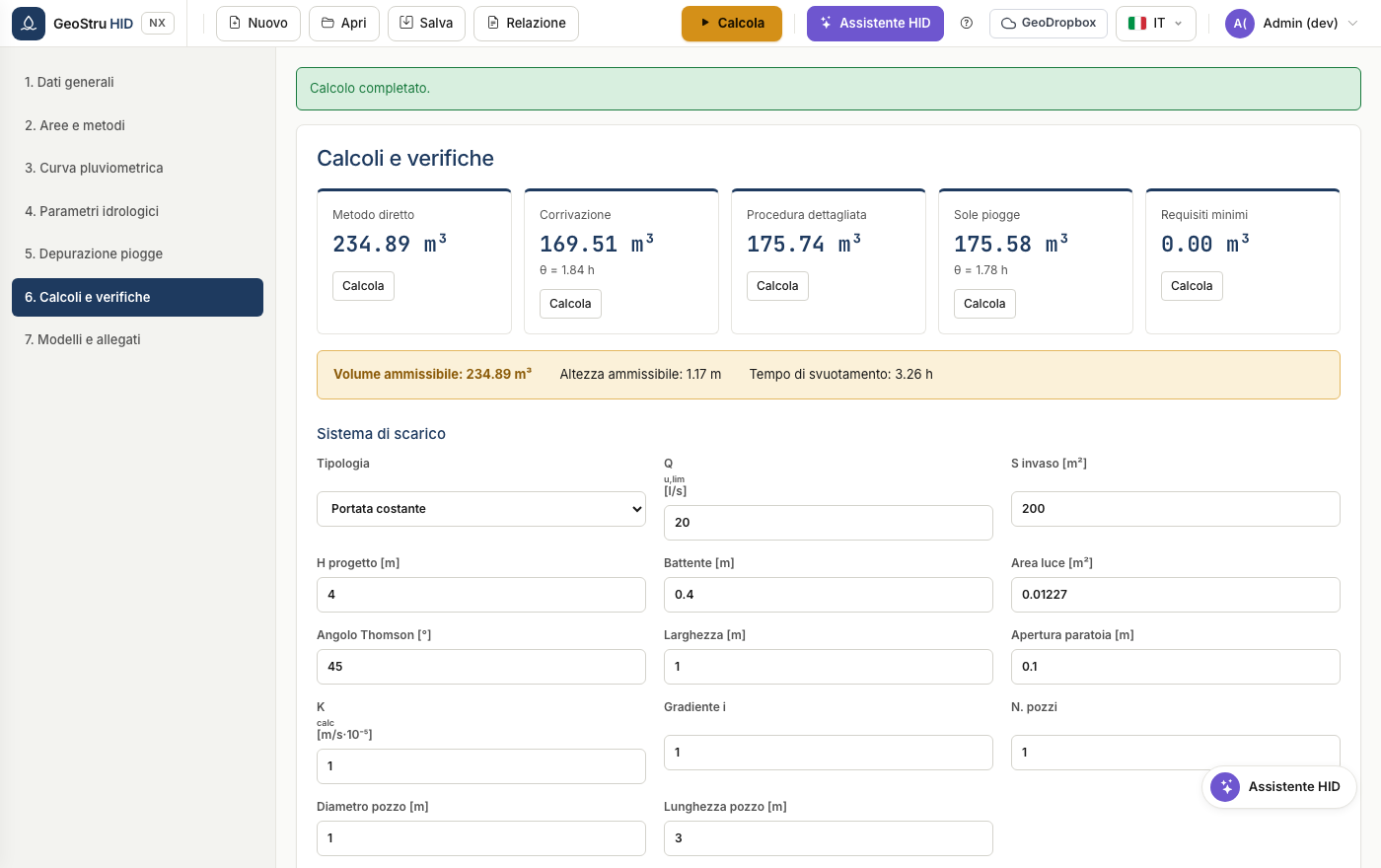

Premi Calcola in alto a destra. Vai alla sezione 6. Calcoli e verifiche.

Risultati del dimensionamento

Ogni metodo ha la sua scheda con il volume calcolato. La fascia sotto riporta il volume ammissibile adottato, l'altezza corrispondente e il tempo di svuotamento.

Per l'esempio 9.4 devi leggere: metodo diretto 234,89 m³, corrivazione 169,51 m³, procedura dettagliata 175,74 m³, sole piogge 175,58 m³. Il volume adottato è 234,89 m³.

5. Produci la relazione¶

Apri il menu Relazione nella barra e scegli il formato: Word, PDF o Word 97. Il documento esce nella lingua selezionata nell'app.
