Workflow completo¶
La sequenza di un progetto reale, dalla scelta del paese alla relazione firmata. Le sette sezioni dell'app seguono quest'ordine: percorrile dall'alto in basso.
1. Dati generali e normativa¶
Inserisci l'anagrafica del progetto e del professionista, poi scegli il paese.
Per l'Italia digita provincia e comune: HID ricava regione, coordinate e normativa applicabile, e mostra solo i campi che quella normativa richiede. In Lombardia compaiono il menu della versione regolamentare e l'ambito di criticità; in Emilia-Romagna e Marche compare il blocco delle superfici del metodo diretto regionale.
La casella Ignora la normativa territoriale forza il profilo generico anche in Italia, utile quando l'ente impone condizioni proprie.
Attenzione
In Lombardia la curva GEV è obbligatoria e il metodo SCS-CN non è ammesso. Se li imposti diversamente, HID blocca il calcolo e spiega perché.
2. Aree e metodi¶
Definisci le superfici post operam: descrizione, tipo, area e coefficiente di deflusso φ.
HID calcola i valori aggregati e li mostra nella fascia: superficie totale, φ ponderato, superficie ponderata, portata limite e giurisdizione applicata.
Vedi Aree e metodi per il dettaglio dei metodi disponibili.
3. Curva di probabilità pluviometrica¶
Scegli fra curva a due parametri e GEV, inserisci i coefficienti e il tempo di ritorno. La tabella e il grafico mostrano le altezze di pioggia alle 28 durate standard, da 0 a 24 ore.
Vedi Curva pluviometrica.

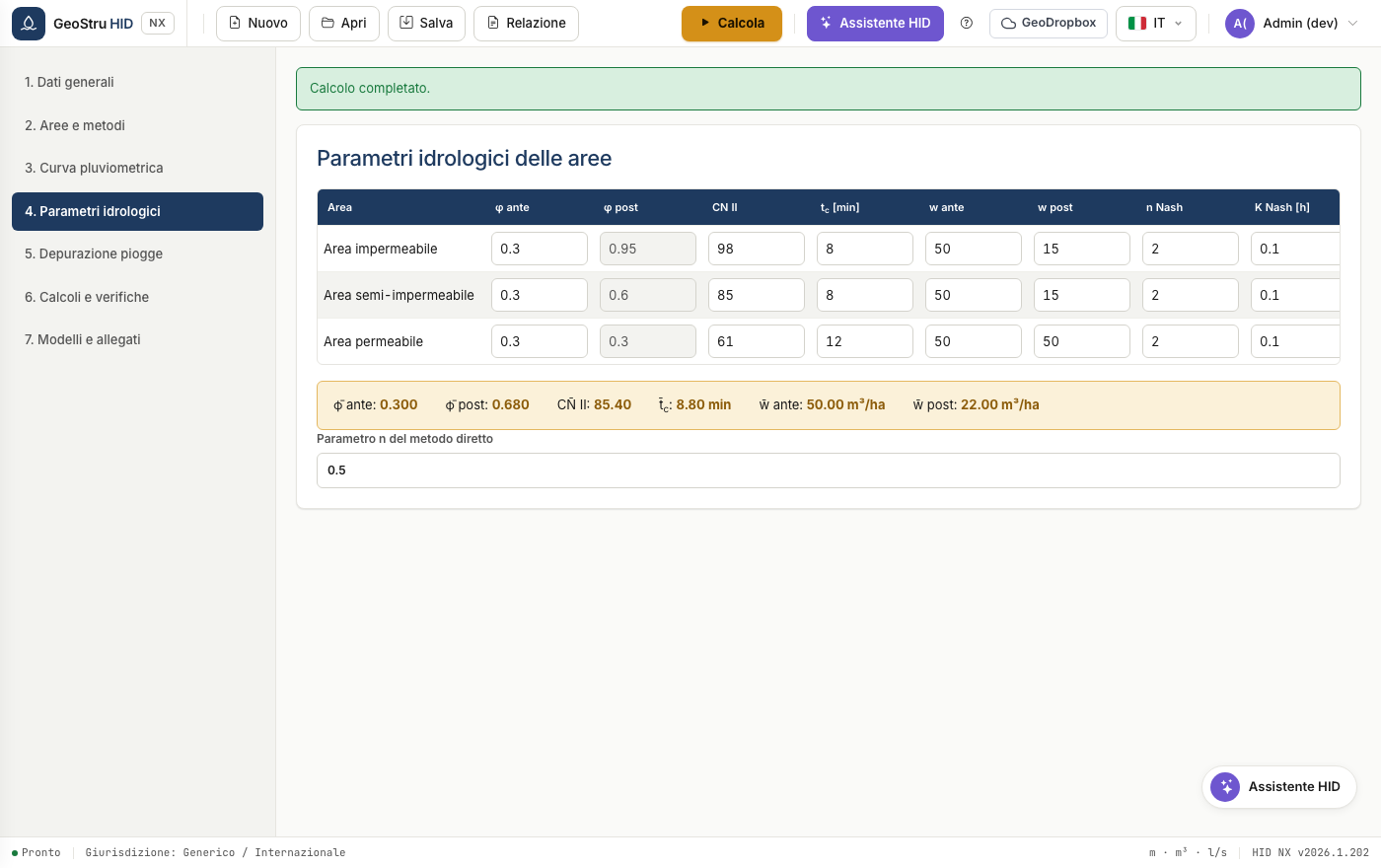

4. Parametri idrologici¶
Per ogni superficie definisci curve number, tempo di corrivazione, volumi di invaso specifici ante e post, e i parametri Nash se usi quel modello.
La tabella dei valori medi in fondo riporta le grandezze ponderate che entrano nei metodi sintetici.

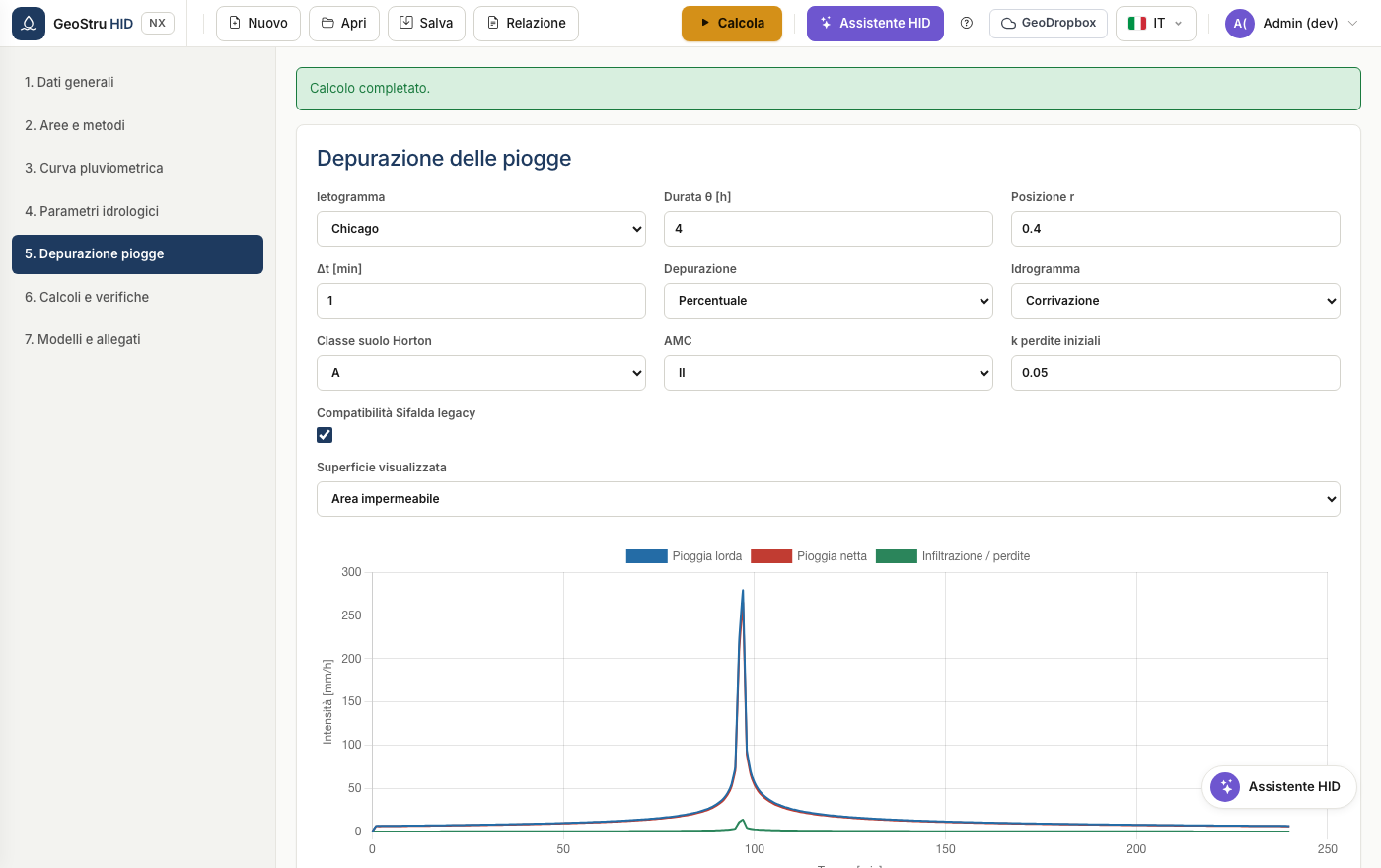

5. Depurazione delle piogge¶
Scegli l'intervallo di calcolo e il modello di depurazione: percentuale, Horton o SCS-CN. La tabella mostra pioggia lorda e netta minuto per minuto.
Vedi Dimensionamento per come ietogramma e depurazione entrano nella procedura dettagliata.
6. Calcoli e verifiche¶
Definisci le caratteristiche dell'invaso e l'organo di scarico, poi calcola.
HID esegue tutti i metodi selezionati e adotta il massimo come volume ammissibile. Le verifiche confrontano altezza utile, volume utile e tempo di svuotamento con i valori di progetto.
Vedi Sistema di scarico per gli otto organi disponibili.

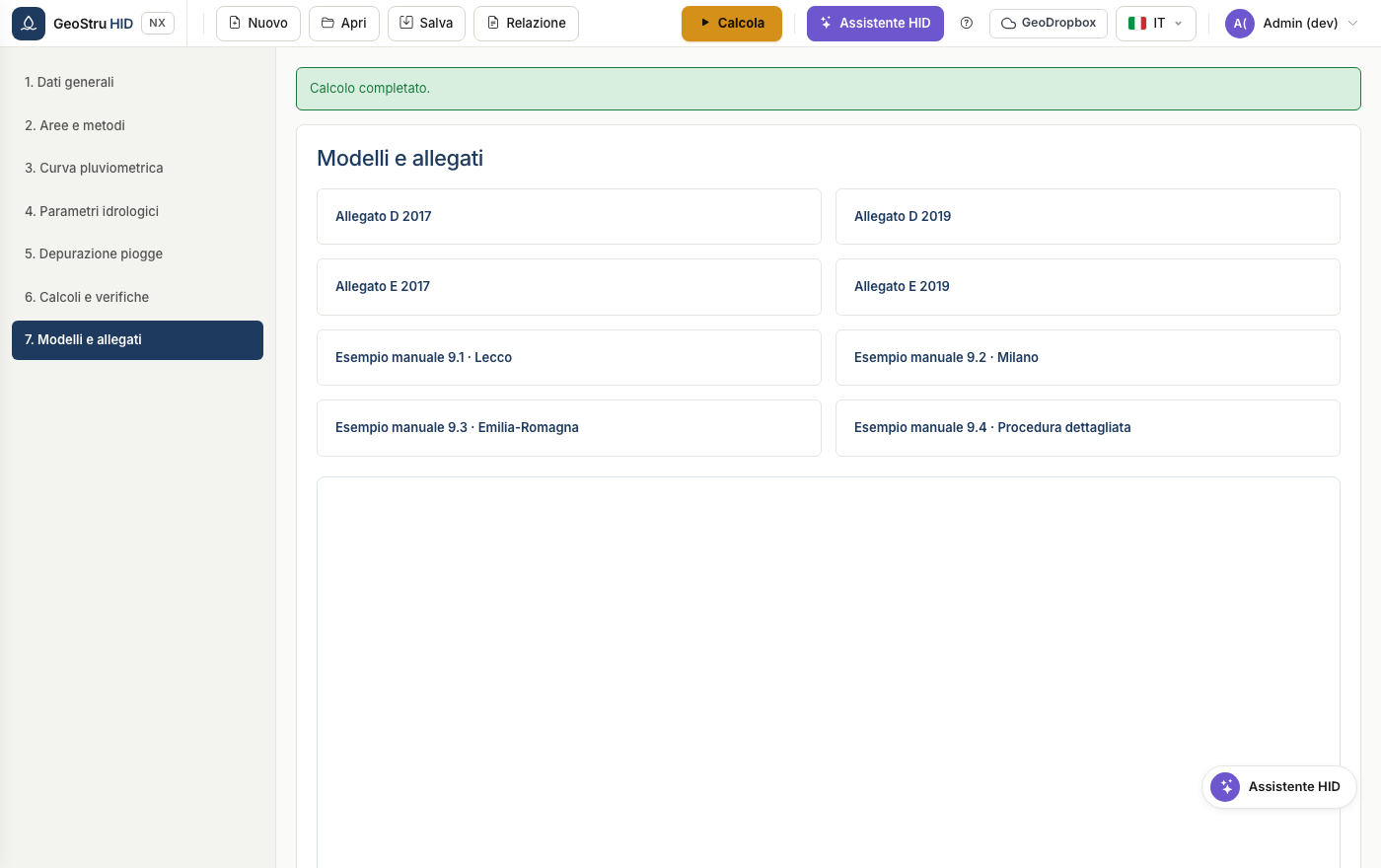

7. Modelli e allegati¶
Raccoglie i modelli di relazione e gli allegati normativi scaricabili.
8. Salvataggio e relazione¶
Salva il progetto in formato .hid, oppure produci la relazione dal menu
Relazione. Vedi Formati file.
