Vollständiger Arbeitsablauf¶
Die Abfolge eines realen Projekts, von der Wahl des Landes bis zum unterzeichneten Bericht. Die sieben Bereiche der App folgen dieser Reihenfolge: Arbeiten Sie sie von oben nach unten durch.
1. Allgemeine Daten und Regelwerk¶
Geben Sie die Stammdaten des Projekts und des Fachplaners ein und wählen Sie dann das Land.
Für Italien geben Sie Provinz und Gemeinde ein: HID leitet Region, Koordinaten und anwendbares Regelwerk ab und zeigt nur die Felder, die dieses Regelwerk verlangt. In Lombardia erscheinen das Menü der Regelwerksversion und der Kritikalitätsbereich; in Emilia-Romagna und Marche erscheint der Block der Flächen des regionalen Direktverfahrens.
Das Kontrollkästchen Territoriales Regelwerk ignorieren erzwingt auch in Italien das generische Profil — nützlich, wenn die Behörde eigene Bedingungen vorgibt.
Achtung
In Lombardia ist die GEV-Kurve verpflichtend und das Verfahren SCS-CN ist nicht zulässig. Wenn Sie dies anders einstellen, blockiert HID die Berechnung und erläutert den Grund.
2. Flächen und Verfahren¶
Definieren Sie die Flächen nach der Maßnahme: Beschreibung, Typ, Fläche und Abflussbeiwert φ.
HID berechnet die aggregierten Werte und zeigt sie im Band an: Gesamtfläche, flächengewichtetes φ, befestigte Vergleichsfläche, Drosselabfluss und angewandte Zuständigkeit.
Siehe Flächen und Verfahren für die Einzelheiten der verfügbaren Verfahren.
3. Regenhöhenlinie¶
Wählen Sie zwischen der Kurve mit zwei Parametern und der GEV, geben Sie die Beiwerte und das Wiederkehrintervall ein. Tabelle und Diagramm zeigen die Niederschlagshöhen für die 28 Standarddauern von 0 bis 24 Stunden.
Siehe Regenhöhenlinie.

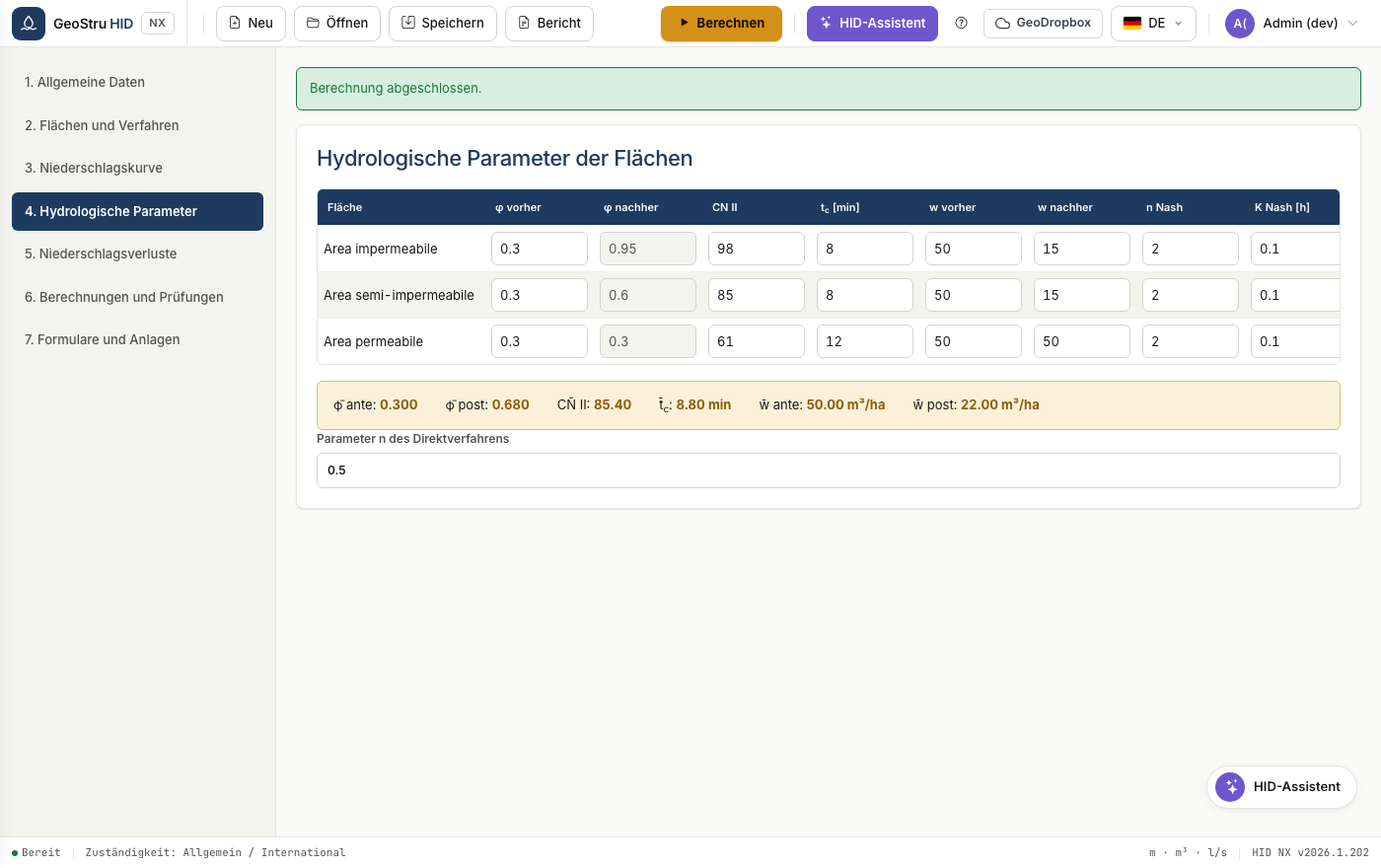

4. Hydrologische Parameter¶
Definieren Sie für jede Fläche Curve Number, Fließzeit, spezifische Rückhaltevolumina vor und nach der Maßnahme sowie die Nash-Parameter, falls Sie dieses Modell verwenden.
Die Tabelle der Mittelwerte am Ende enthält die gewichteten Größen, die in die synthetischen Verfahren eingehen.

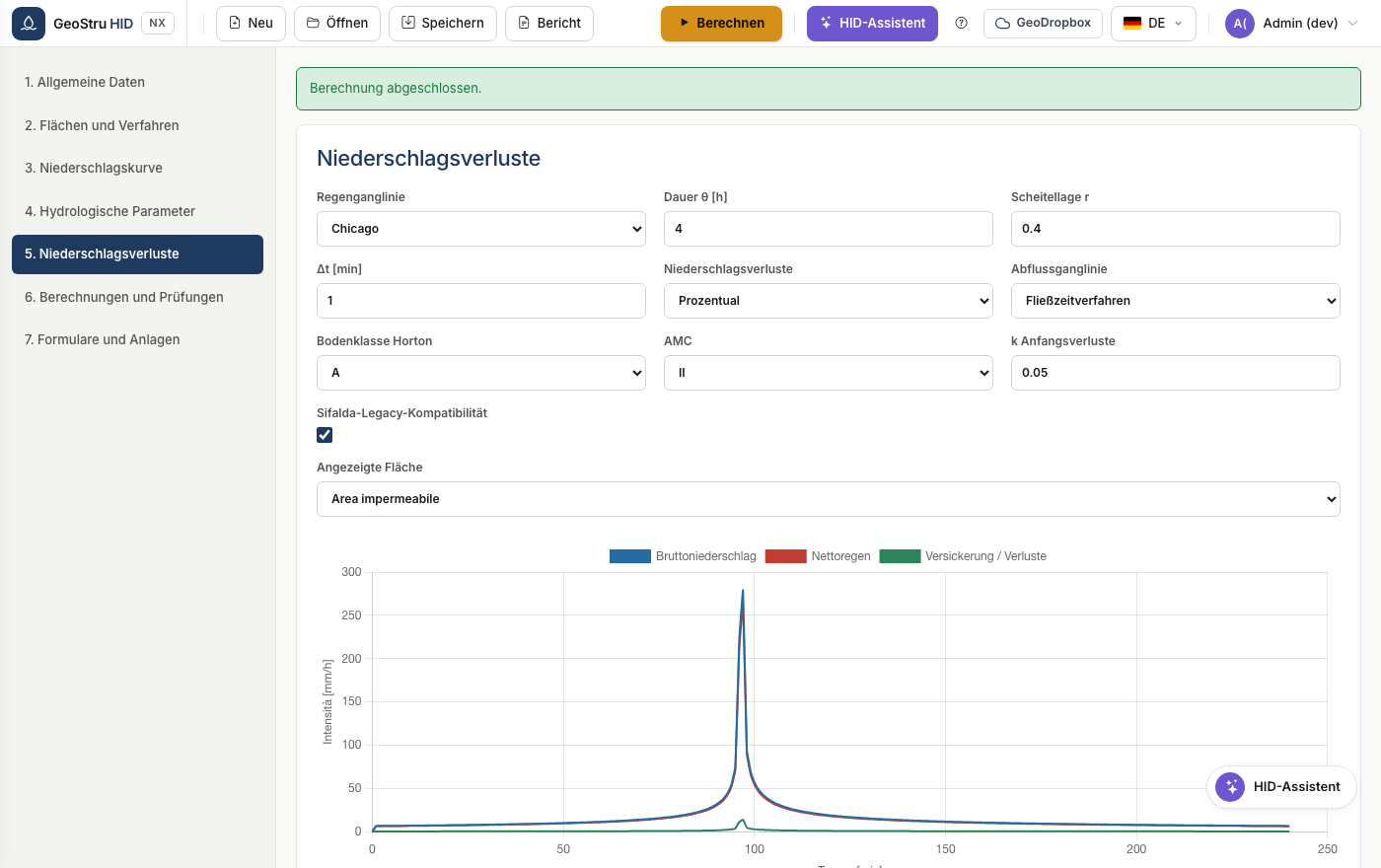

5. Niederschlagsverluste¶
Wählen Sie das Berechnungsintervall und das Verlustmodell: Prozentsatz, Horton oder SCS-CN. Die Tabelle zeigt Gesamtniederschlag und effektiven Niederschlag Minute für Minute.
Siehe Bemessung dazu, wie Regenganglinie und Niederschlagsverluste in das detaillierte Verfahren eingehen.
6. Berechnungen und Nachweise¶
Definieren Sie die Eigenschaften des Rückhalteraums und das Drosselorgan und berechnen Sie anschließend.
HID führt alle ausgewählten Verfahren aus und übernimmt das Maximum als zulässiges Volumen. Die Nachweise vergleichen Nutzhöhe, Nutzvolumen und Entleerungszeit mit den Planungswerten.
Siehe Ableitungssystem für die acht verfügbaren Organe.

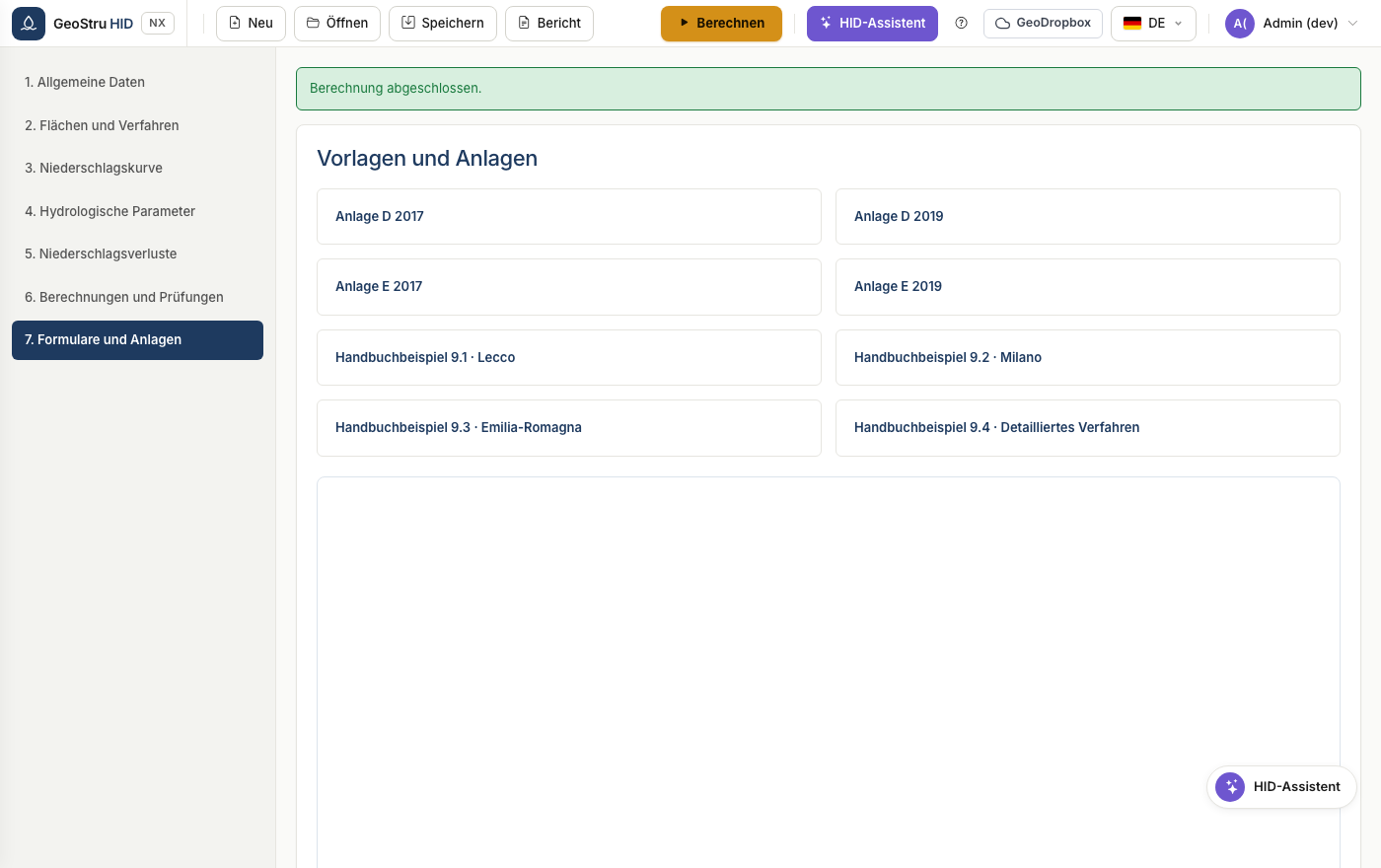

7. Vorlagen und Anlagen¶
Fasst die Berichtsvorlagen und die herunterladbaren normativen Anlagen zusammen.
8. Speichern und Bericht¶
Speichern Sie das Projekt im Format .hid oder erzeugen Sie den Bericht über das
Menü Bericht. Siehe Dateiformate.
