Flux de travail complet¶
La séquence d'un projet réel, du choix du pays à la note de calcul signée. Les sept sections de l'application suivent cet ordre : parcourez-les de haut en bas.
1. Données générales et réglementation¶
Saisissez les informations du projet et du professionnel, puis choisissez le pays.
Pour l'Italie, saisissez la province et la commune : HID en déduit la région, les coordonnées et la réglementation applicable, et n'affiche que les champs exigés par cette réglementation. En Lombardia apparaissent le menu de la version réglementaire et la zone de criticité ; en Emilia-Romagna et Marche apparaît le bloc des surfaces de la méthode directe régionale.
La case Ignorer la réglementation territoriale force le profil générique même en Italie, ce qui est utile lorsque l'autorité impose ses propres conditions.
Attention
En Lombardia, la courbe GEV est obligatoire et la méthode SCS-CN n'est pas admise. Si vous les paramétrez autrement, HID bloque le calcul et en explique la raison.
2. Surfaces et méthodes¶
Définissez les surfaces après aménagement : description, type, aire et coefficient de ruissellement φ.
HID calcule les valeurs agrégées et les affiche dans le bandeau : surface totale, φ pondéré, surface active équivalente, débit de fuite et profil réglementaire appliqué.
Voir Surfaces et méthodes pour le détail des méthodes disponibles.
3. Courbe intensité-durée-fréquence¶
Choisissez entre la courbe à deux paramètres et la GEV, saisissez les coefficients et la période de retour. Le tableau et le graphique affichent les hauteurs de pluie pour les 28 durées standard, de 0 à 24 heures.
Voir Courbe IDF.

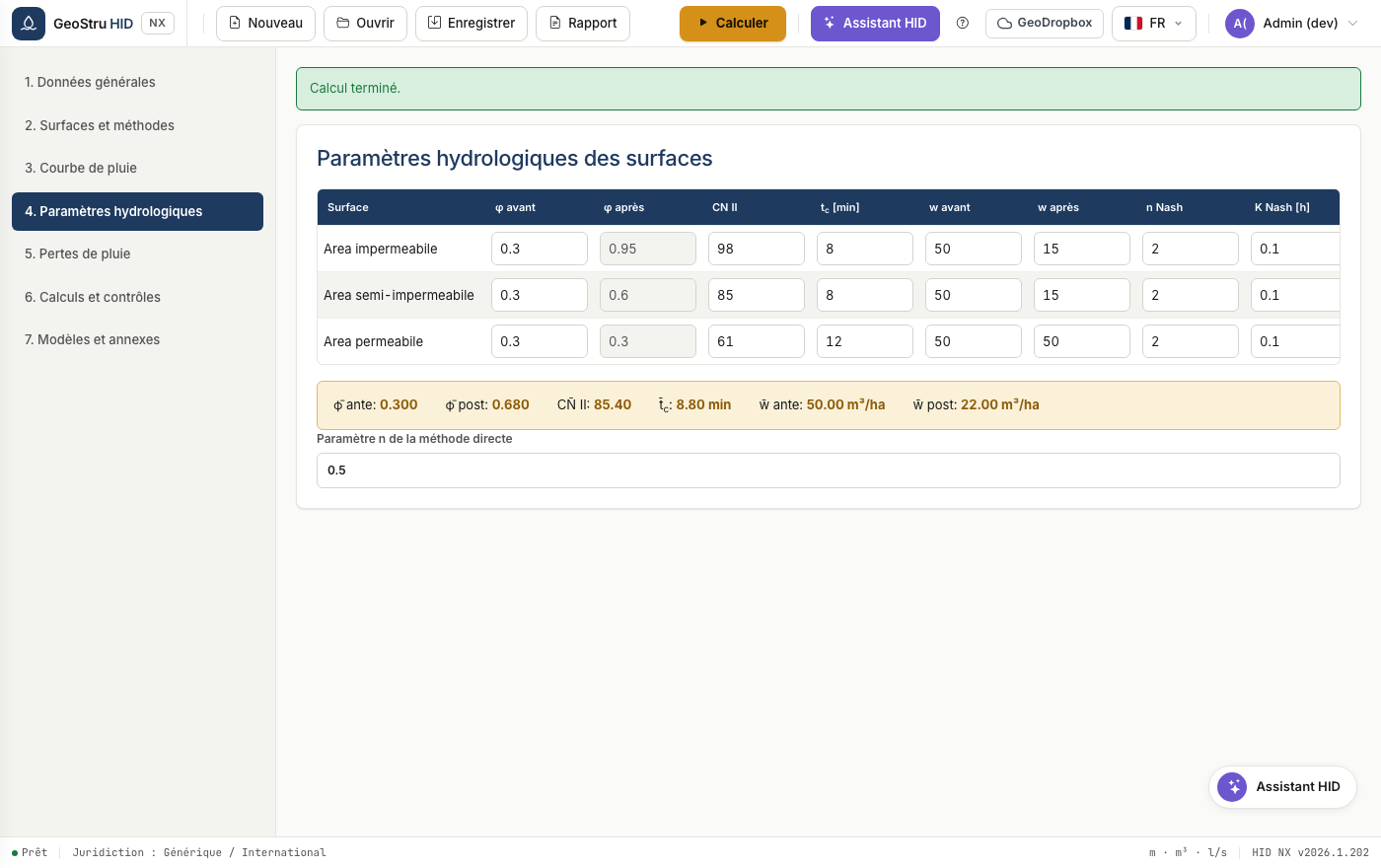

4. Paramètres hydrologiques¶
Pour chaque surface, définissez le curve number, le temps de concentration, les volumes de rétention spécifiques avant et après aménagement, ainsi que les paramètres Nash si vous utilisez ce modèle.
Le tableau des valeurs moyennes en bas de page reprend les grandeurs pondérées qui entrent dans les méthodes synthétiques.

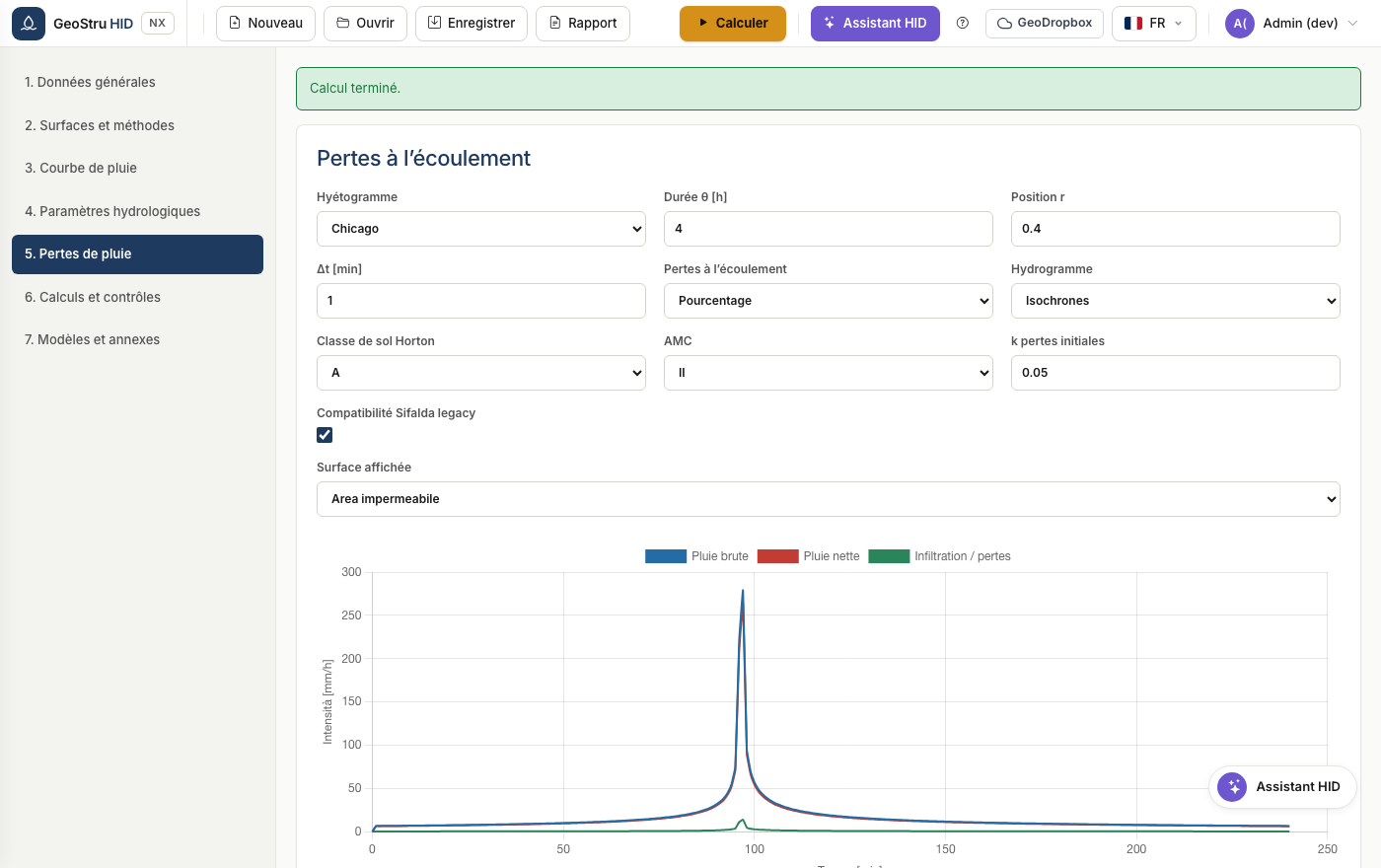

5. Pertes à l'écoulement¶
Choisissez le pas de calcul et le modèle de pertes : pourcentage, Horton ou SCS-CN. Le tableau affiche la pluie brute et la pluie nette minute par minute.
Voir Dimensionnement pour comprendre comment le hyétogramme et les pertes interviennent dans la procédure détaillée.
6. Calculs et vérifications¶
Définissez les caractéristiques de l'ouvrage de rétention et l'organe de rejet, puis lancez le calcul.
HID exécute toutes les méthodes sélectionnées et retient le maximum comme volume admissible. Les vérifications comparent la hauteur utile, le volume utile et le temps de vidange aux valeurs du projet.
Voir Système de rejet pour les huit organes disponibles.

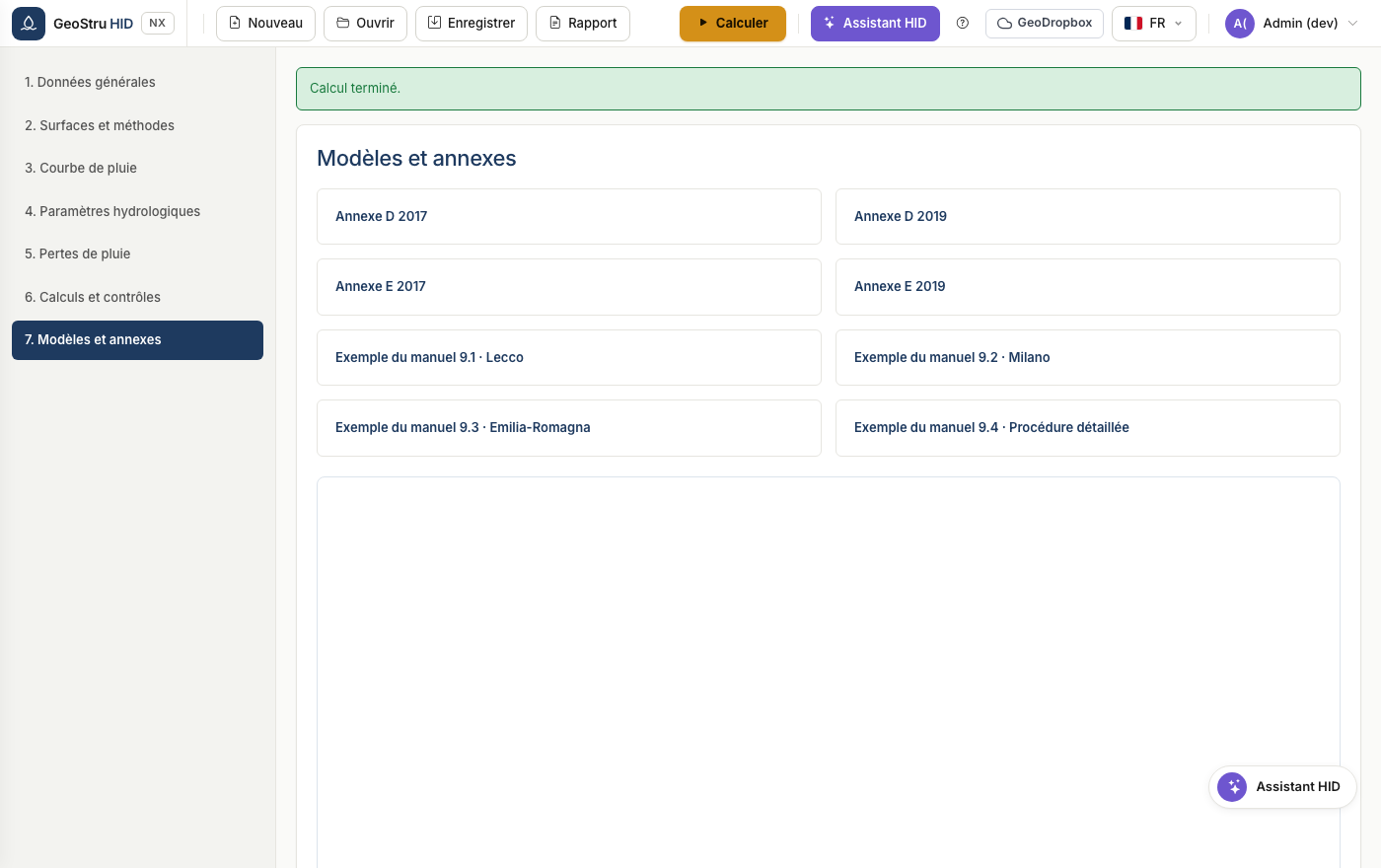

7. Modèles et annexes¶
Cette section regroupe les modèles de note de calcul et les annexes réglementaires téléchargeables.
8. Enregistrement et note de calcul¶
Enregistrez le projet au format .hid, ou produisez la note de calcul depuis le
menu Note de calcul. Voir Formats de fichier.
