Flujo de trabajo completo¶
La secuencia de un proyecto real, desde la elección del país hasta el informe firmado. Las siete secciones de la app siguen este orden: recórrelas de arriba abajo.
1. Datos generales y normativa¶
Introduce los datos del proyecto y del profesional, luego elige el país.
Para Italia escribe provincia y municipio: HID deduce región, coordenadas y normativa aplicable, y muestra solo los campos que esa normativa exige. En Lombardia aparecen el menú de la versión reglamentaria y la zona de criticidad; en Emilia-Romagna y Marche aparece el bloque de las superficies del método directo regional.
La casilla Ignorar la normativa territorial fuerza el perfil genérico incluso en Italia, útil cuando el organismo impone condiciones propias.
Atención
En Lombardia la curva GEV es obligatoria y el método SCS-CN no está admitido. Si los configuras de otra forma, HID bloquea el cálculo y explica por qué.

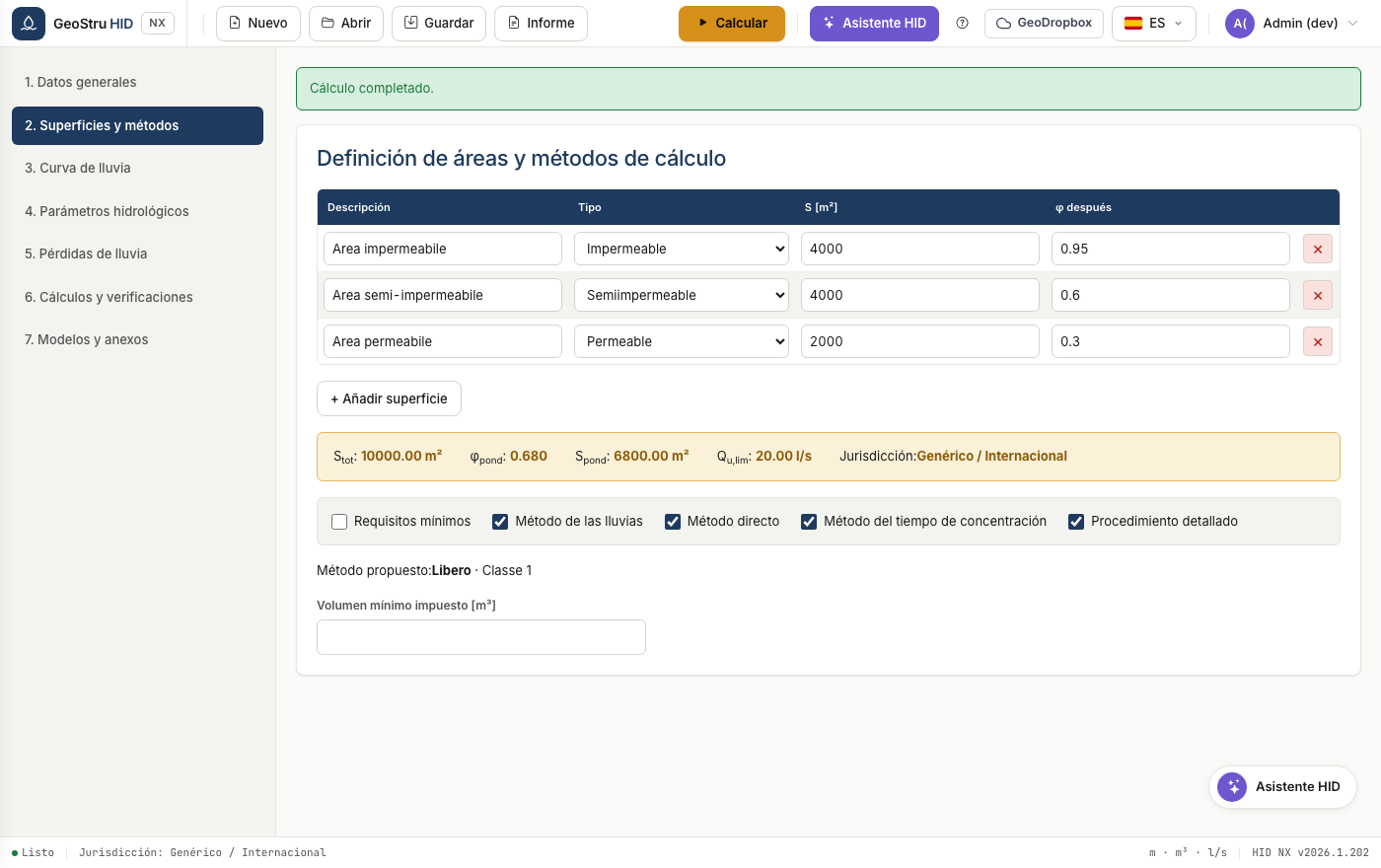

2. Áreas y métodos¶
Define las superficies después de la actuación: descripción, tipo, área y coeficiente de escorrentía φ.
HID calcula los valores agregados y los muestra en la franja: superficie total, φ ponderado, superficie impermeable equivalente, caudal máximo de vertido y jurisdicción aplicada.
Consulta Áreas y métodos para el detalle de los métodos disponibles.
3. Curva intensidad-duración-frecuencia¶
Elige entre curva de dos parámetros y GEV, introduce los coeficientes y el periodo de retorno. La tabla y el gráfico muestran las alturas de lluvia en las 28 duraciones estándar, de 0 a 24 horas.
Consulta Curva IDF.

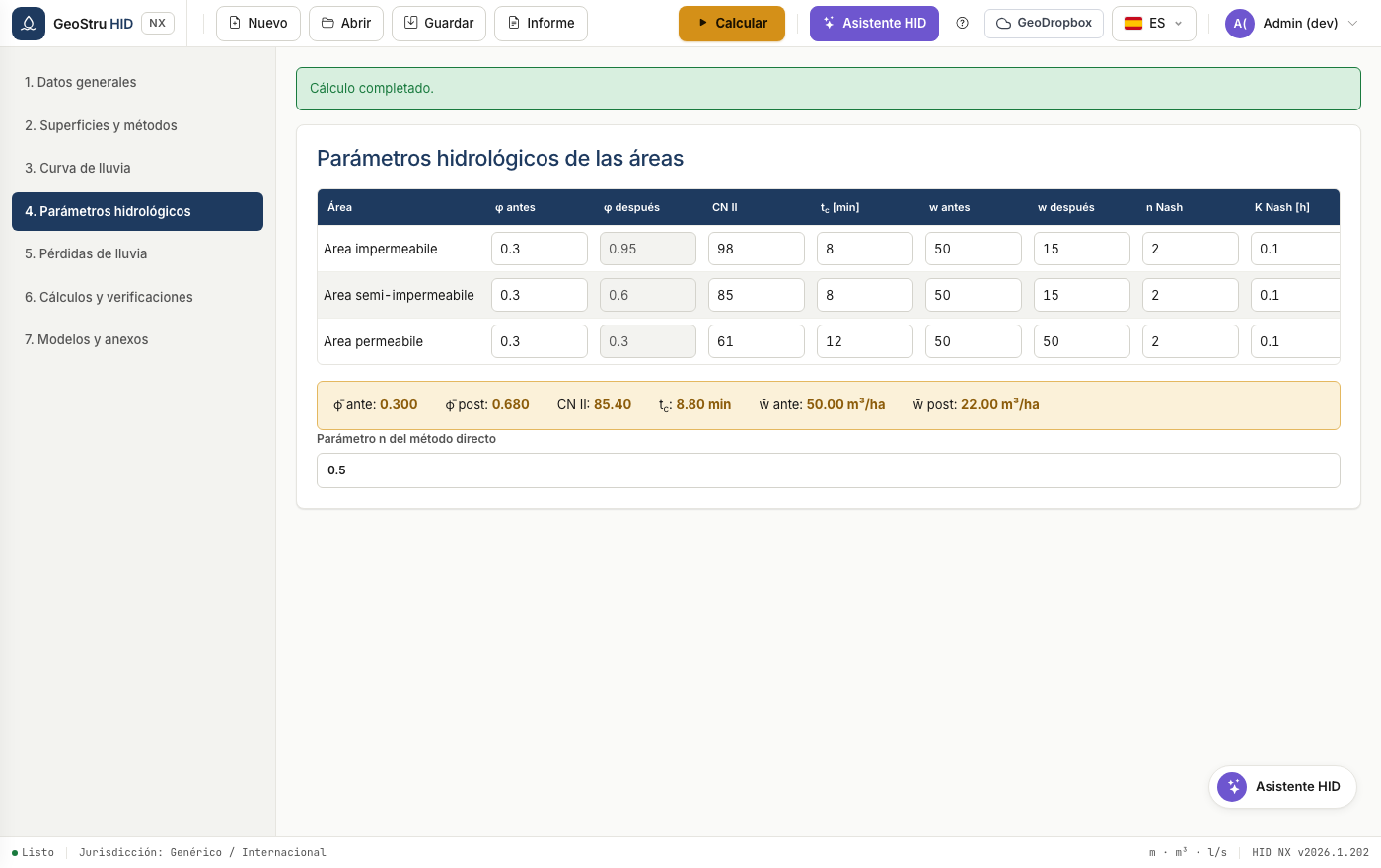

4. Parámetros hidrológicos¶
Para cada superficie define curve number, tiempo de concentración, volúmenes de retención específicos antes y después de la actuación, y los parámetros Nash si usas ese modelo.
La tabla de los valores medios al final muestra las magnitudes ponderadas que entran en los métodos sintéticos.

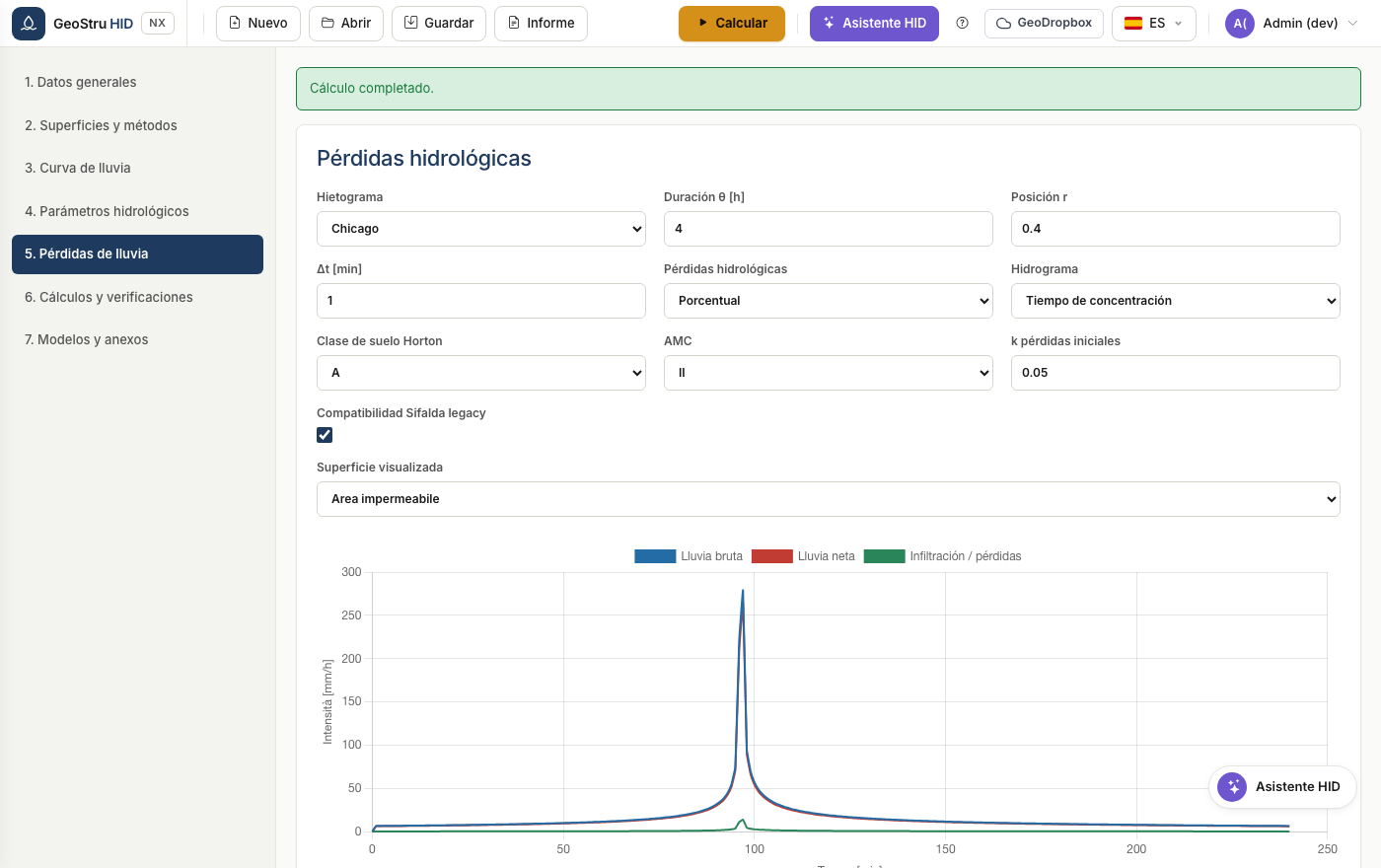

5. Pérdidas hidrológicas¶
Elige el intervalo de cálculo y el modelo de pérdidas: porcentual, Horton o SCS-CN. La tabla muestra lluvia bruta y lluvia neta minuto a minuto.
Consulta Dimensionamiento para ver cómo el hietograma y las pérdidas entran en el procedimiento detallado.

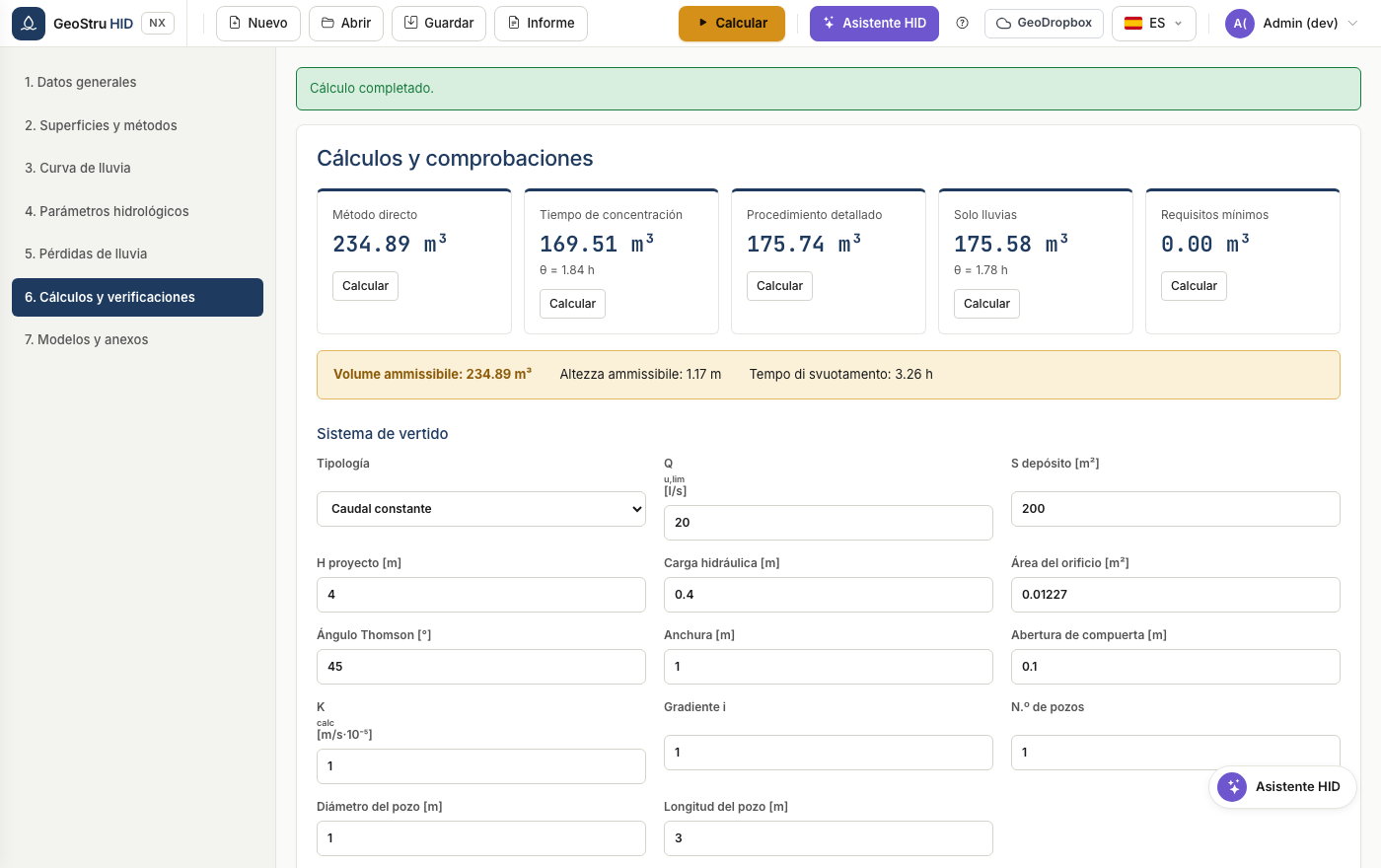

6. Cálculos y verificaciones¶
Define las características del depósito de retención y el órgano de vertido, luego calcula.
HID ejecuta todos los métodos seleccionados y adopta el máximo como volumen admisible. Las verificaciones comparan altura útil, volumen útil y tiempo de vaciado con los valores de proyecto.
Consulta Sistema de vertido para los ocho órganos disponibles.

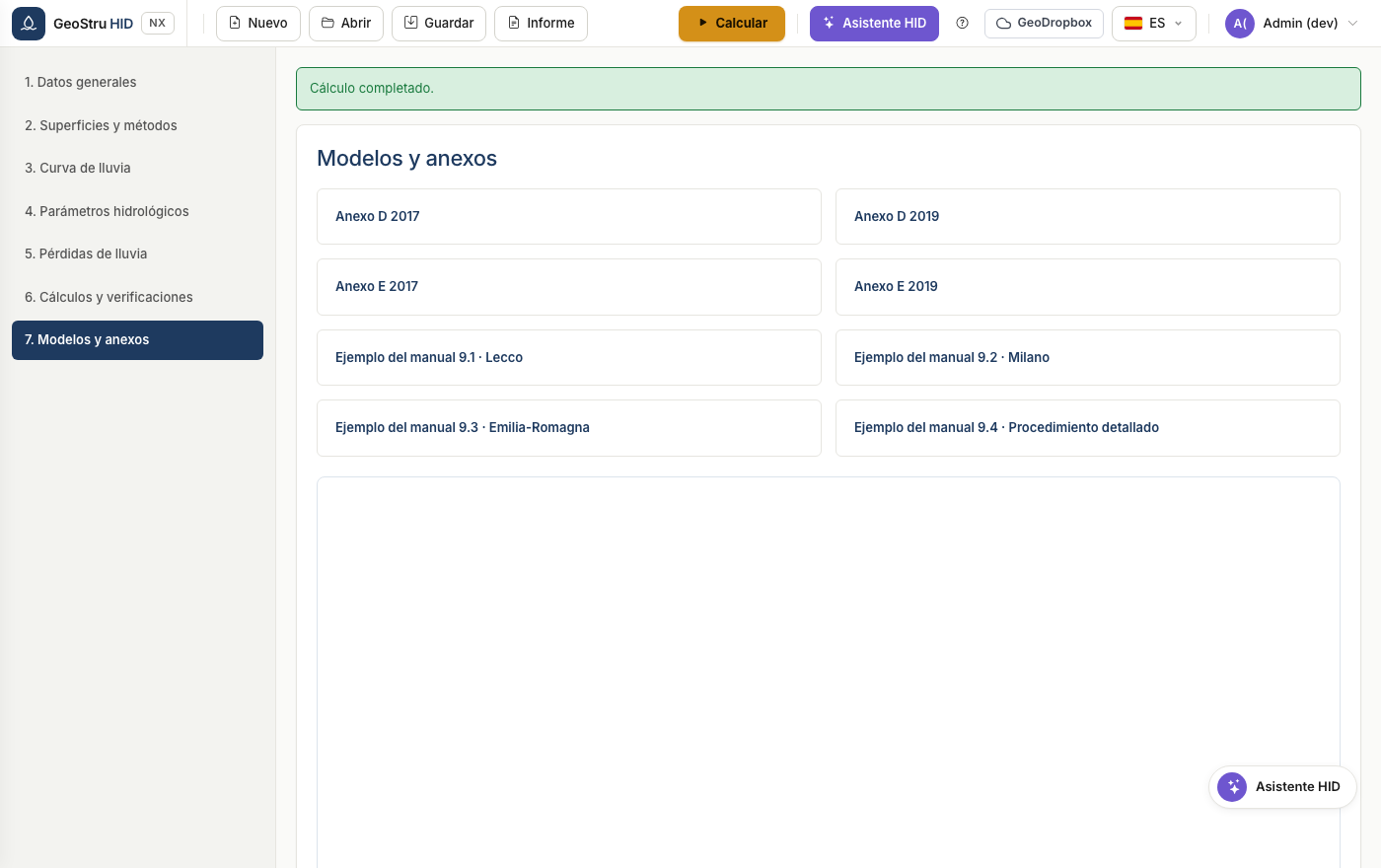

7. Plantillas y anexos¶
Recoge las plantillas de informe y los anexos normativos descargables.
8. Guardado e informe¶
Guarda el proyecto en formato .hid, o genera el informe desde el menú
Informe. Consulta Formatos de archivo.
