Guía rápida¶
Cinco minutos desde la apertura de la app hasta el volumen de retención verificado. Usaremos el ejemplo precargado del manual, así los números que ves son comparables.
1. Abre la app y carga el ejemplo¶
Ve a nx.geostru.ai/hid. Al arrancar encuentras ya cargado el ejemplo 9.4 — Procedimiento detallado: tres superficies para 10.000 m² en total.
Los comandos están todos en la barra superior: Nuevo, Abrir, Guardar, Informe, y a la derecha el botón Calcular.
2. Revisa las superficies¶
Abre la sección 2. Áreas y métodos. Cada fila es una superficie con su área y su coeficiente de escorrentía φ.
La franja de color muestra los valores agregados: superficie total, φ ponderado, superficie impermeable equivalente y caudal máximo de vertido. Debajo eliges los métodos a comparar.
Sugerencia
Deja activos varios métodos. HID los calcula todos y adopta el máximo: es la condición más conservadora y te evita rehacer el trabajo si quien tramita el expediente pide un método distinto.

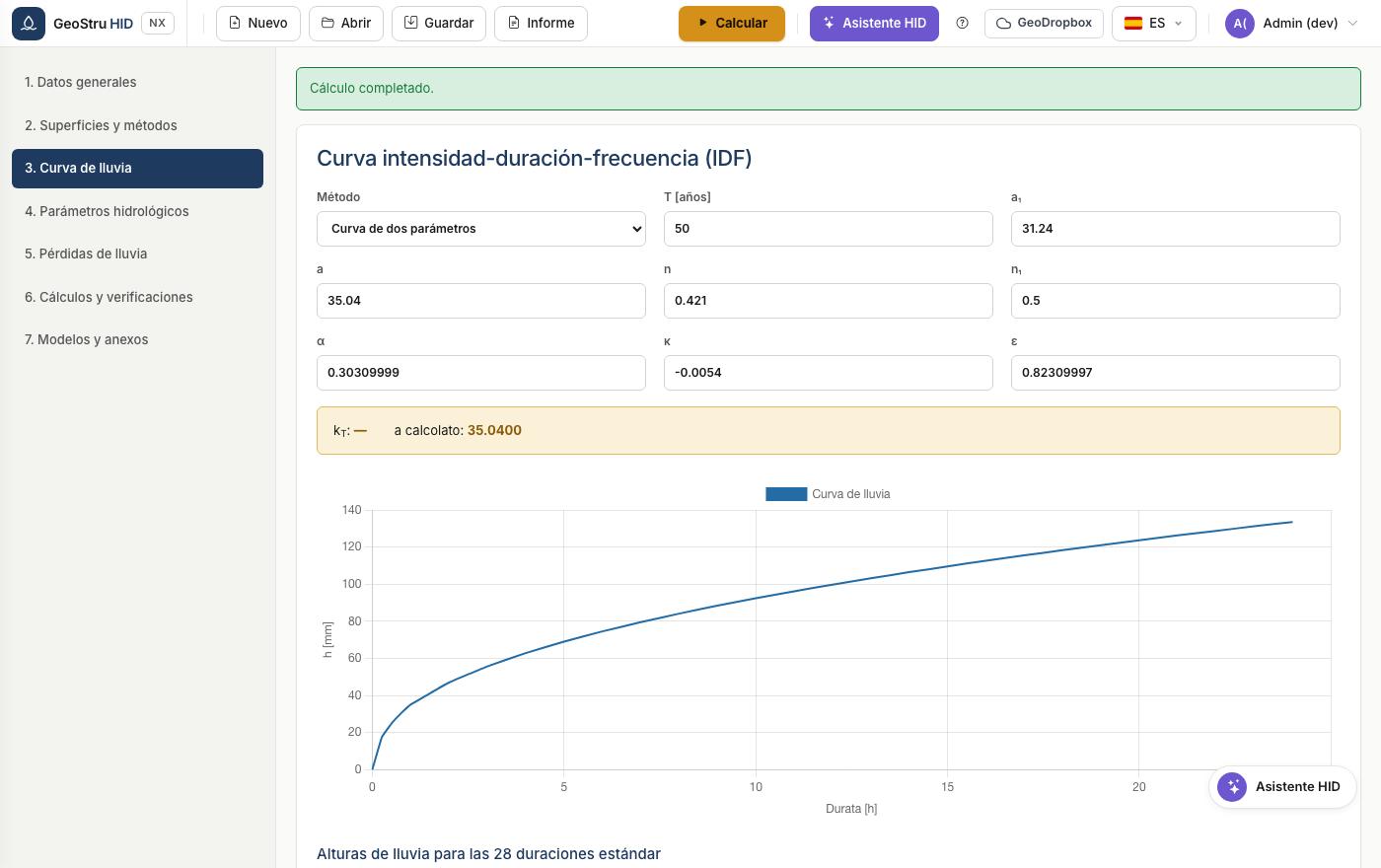

3. Verifica la curva de lluvia¶
Sección 3. Curva IDF. Con la curva de dos parámetros introduces a y n;
con la GEV introduces los parámetros de la distribución y el periodo de retorno.
4. Calcula¶
Pulsa Calcular arriba a la derecha. Ve a la sección 6. Cálculos y verificaciones.
Cada método tiene su ficha con el volumen calculado. La franja inferior muestra el volumen admisible adoptado, la altura correspondiente y el tiempo de vaciado.
Para el ejemplo 9.4 debes leer: método directo 234,89 m³, tiempo de concentración 169,51 m³, procedimiento detallado 175,74 m³, método de las lluvias 175,58 m³. El volumen adoptado es 234,89 m³.
5. Genera el informe¶
Abre el menú Informe en la barra y elige el formato: Word, PDF o Word 97. El documento sale en el idioma seleccionado en la app.
