Kurzanleitung¶
Fünf Minuten vom Öffnen der App bis zum nachgewiesenen Rückhaltevolumen. Wir verwenden das vorgeladene Beispiel des Handbuchs, damit die angezeigten Zahlen vergleichbar sind.
1. App öffnen und Beispiel laden¶
Rufen Sie nx.geostru.ai/hid auf. Beim Start ist bereits das Beispiel 9.4 — Detailliertes Verfahren geladen: drei Flächen mit insgesamt 10.000 m².
Alle Befehle befinden sich in der oberen Leiste: Neu, Öffnen, Speichern, Bericht und rechts die Schaltfläche Berechnen.
2. Flächen prüfen¶

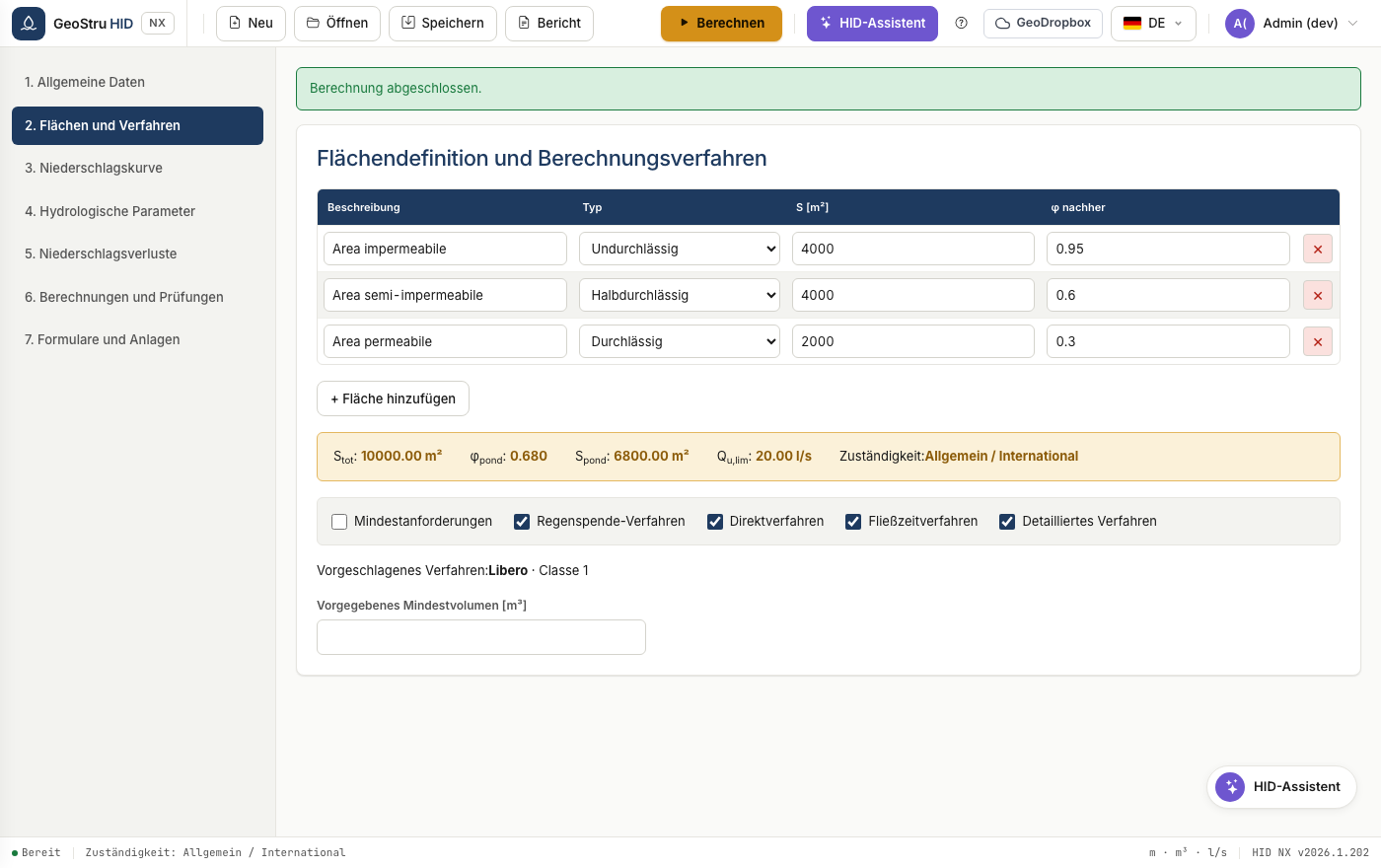

Öffnen Sie den Bereich 2. Flächen und Verfahren. Jede Zeile ist eine Fläche mit ihrer Größe und ihrem Abflussbeiwert φ.
Das farbige Band zeigt die aggregierten Werte: Gesamtfläche, flächengewichtetes φ, befestigte Vergleichsfläche und Drosselabfluss. Darunter wählen Sie die zu vergleichenden Verfahren.
Hinweis
Lassen Sie mehrere Verfahren aktiv. HID berechnet alle und übernimmt das Maximum: Das ist die konservativste Bedingung und erspart Ihnen die Wiederholung der Arbeit, falls die genehmigende Stelle ein anderes Verfahren verlangt.
3. Regenhöhenlinie prüfen¶

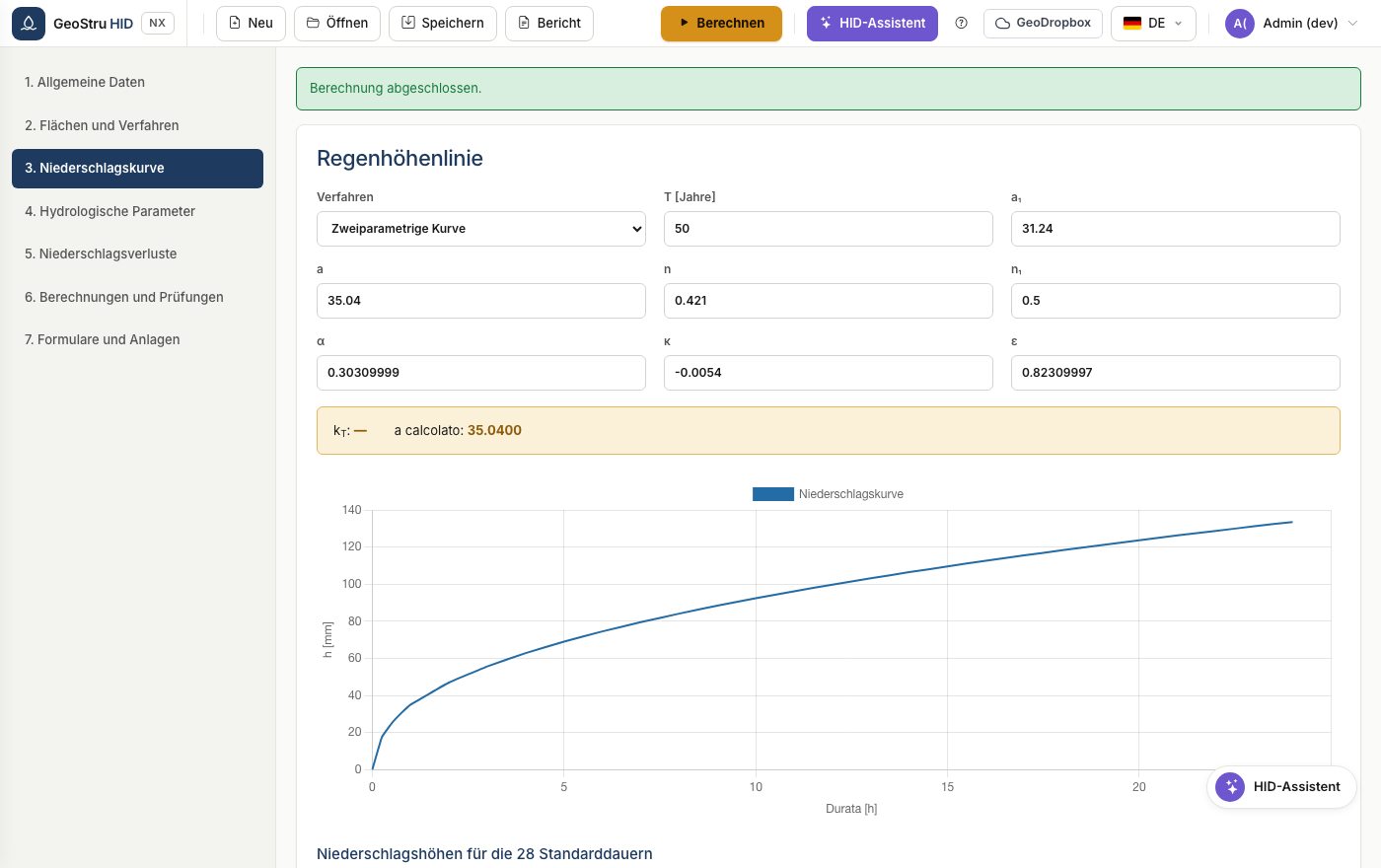

Bereich 3. Regenhöhenlinie. Bei der Kurve mit zwei Parametern geben Sie a
und n ein; bei der GEV die Parameter der Verteilung und das Wiederkehrintervall.
4. Berechnen¶

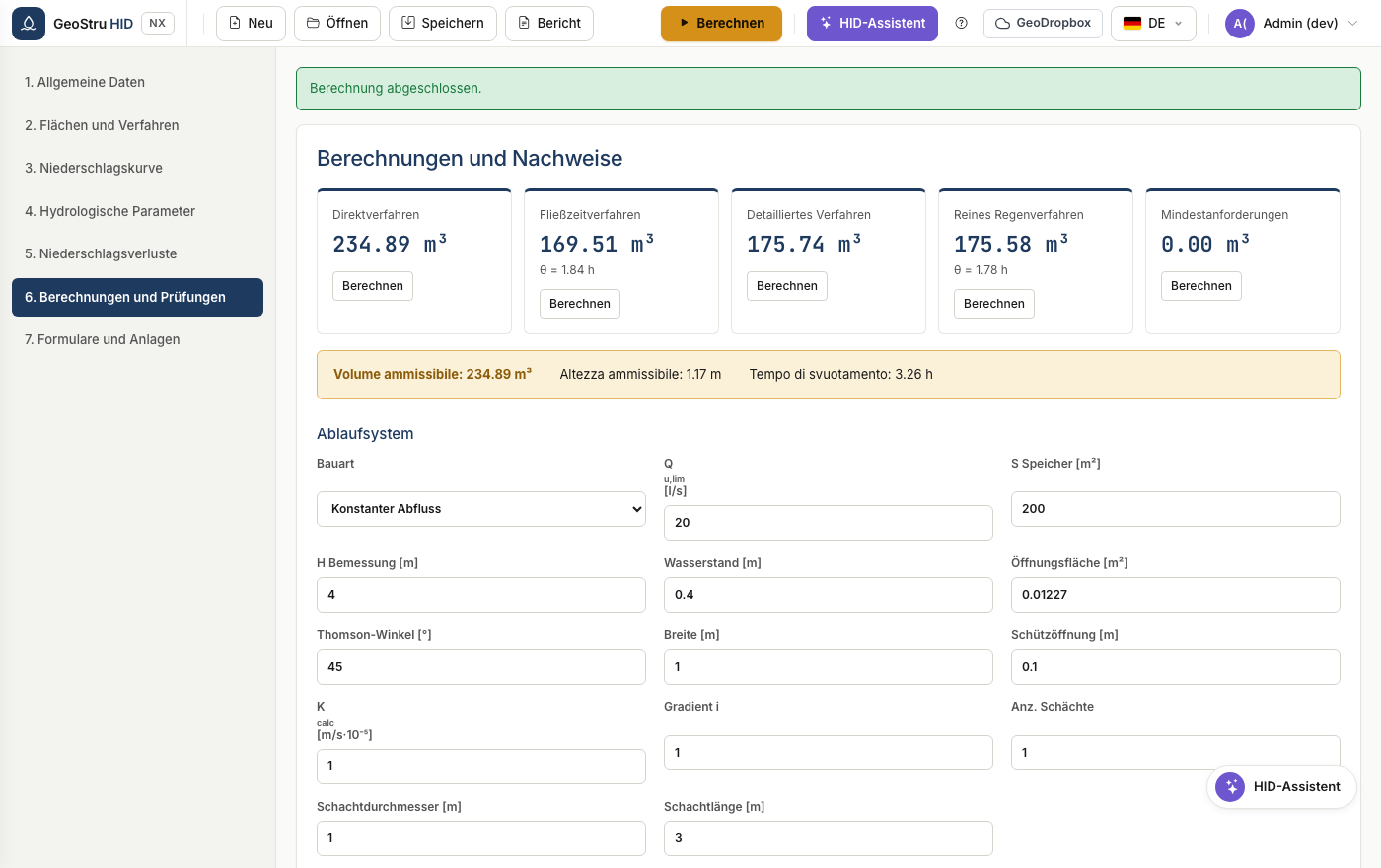

Drücken Sie oben rechts Berechnen. Wechseln Sie in den Bereich 6. Berechnungen und Nachweise.
Jedes Verfahren hat eine eigene Karte mit dem berechneten Volumen. Das Band darunter zeigt das übernommene zulässige Volumen, die zugehörige Höhe und die Entleerungszeit.
Für das Beispiel 9.4 müssen Sie ablesen: Direktverfahren 234,89 m³, Fließzeitverfahren 169,51 m³, detailliertes Verfahren 175,74 m³, Regenspende-Verfahren 175,58 m³. Das übernommene Volumen beträgt 234,89 m³.
5. Bericht erzeugen¶
Öffnen Sie in der Leiste das Menü Bericht und wählen Sie das Format: Word, PDF oder Word 97. Das Dokument wird in der in der App ausgewählten Sprache erzeugt.
