Pełny przebieg pracy

Kolejność działań w rzeczywistym projekcie, od wyboru kraju do podpisanego operatu. Siedem sekcji aplikacji odpowiada tej kolejności: przechodź je z góry na dół.

1. Dane ogólne i przepisy

Wprowadź dane projektu i projektanta, następnie wybierz kraj.

Dla Włoch wpisz prowincję i gminę: HID wyznaczy region, współrzędne i mające zastosowanie przepisy oraz wyświetli tylko te pola, których te przepisy wymagają. W Lombardii pojawia się menu wersji rozporządzenia oraz strefa krytyczności; w Emilia-Romagna i Marche pojawia się blok powierzchni regionalnej metody bezpośredniej.

Pole Pomiń przepisy terytorialne wymusza profil ogólny także we Włoszech, co jest przydatne, gdy organ narzuca własne warunki.

Uwaga

W Lombardii krzywa GEV jest obowiązkowa, a metoda SCS-CN nie jest dopuszczona. Jeśli ustawisz je inaczej, HID zablokuje obliczenia i wyjaśni przyczynę.

2. Powierzchnie i metody

Zdefiniuj powierzchnie po inwestycji: opis, typ, wielkość i współczynnik spływu φ.

HID oblicza wartości zagregowane i pokazuje je na pasku: powierzchnia całkowita, φ ważony, zastępcza powierzchnia nieprzepuszczalna, dopuszczalne natężenie odpływu i zastosowany profil regulacyjny.

Zobacz Powierzchnie i metody, aby poznać szczegóły dostępnych metod.

3. Krzywa natężenie-czas trwania-częstość (IDF)

Wybierz między krzywą dwuparametrową a GEV, wprowadź współczynniki i okres powtarzalności. Tabela i wykres pokazują wysokości opadu dla 28 standardowych czasów trwania, od 0 do 24 godzin.

Zobacz Krzywa IDF.

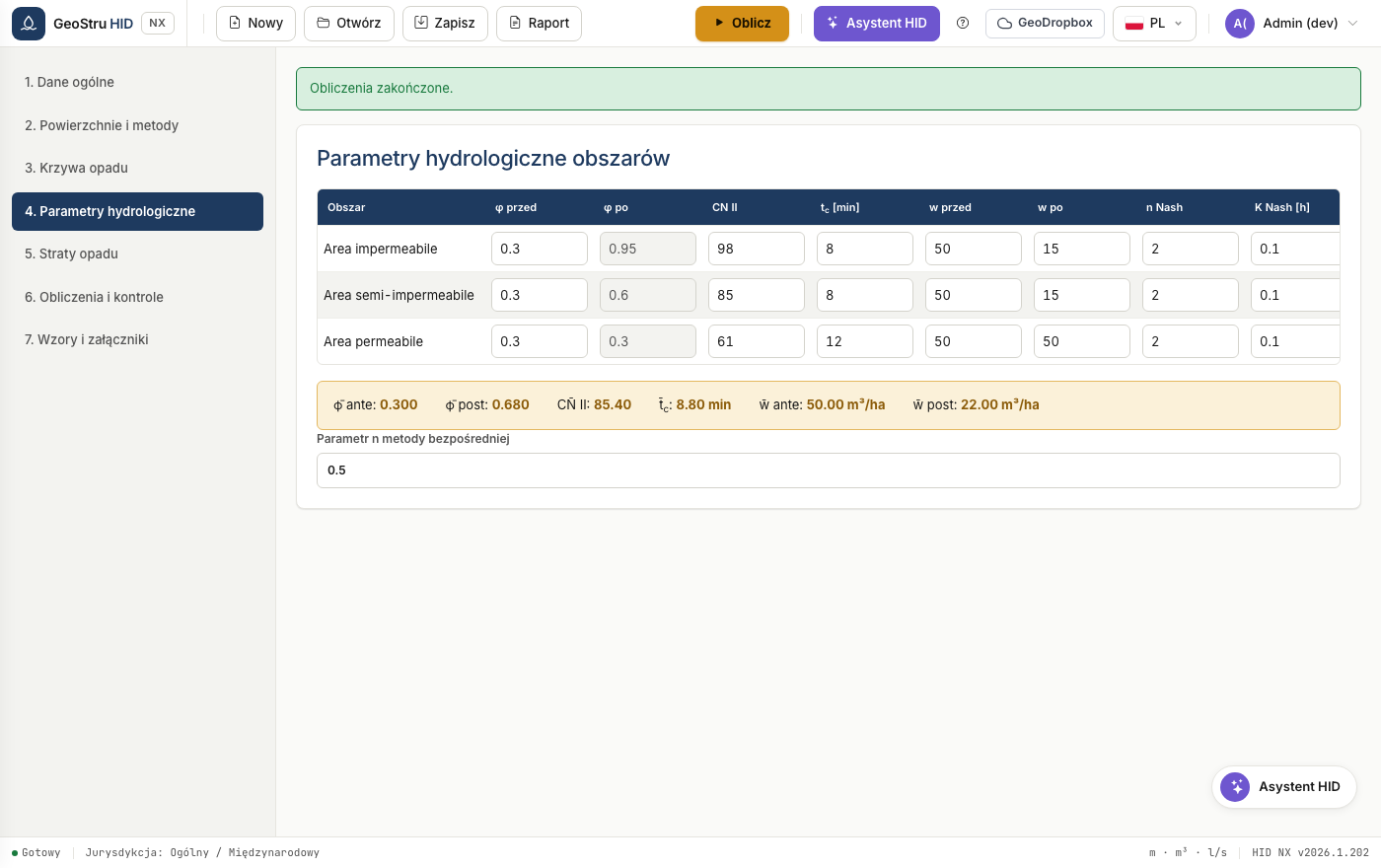

4. Parametry hydrologiczne

Dla każdej powierzchni zdefiniuj curve number, czas koncentracji, jednostkowe objętości retencyjne przed i po inwestycji oraz parametry Nash, jeśli używasz tego modelu.

Tabela wartości średnich na dole podaje wielkości ważone, które wchodzą do metod syntetycznych.

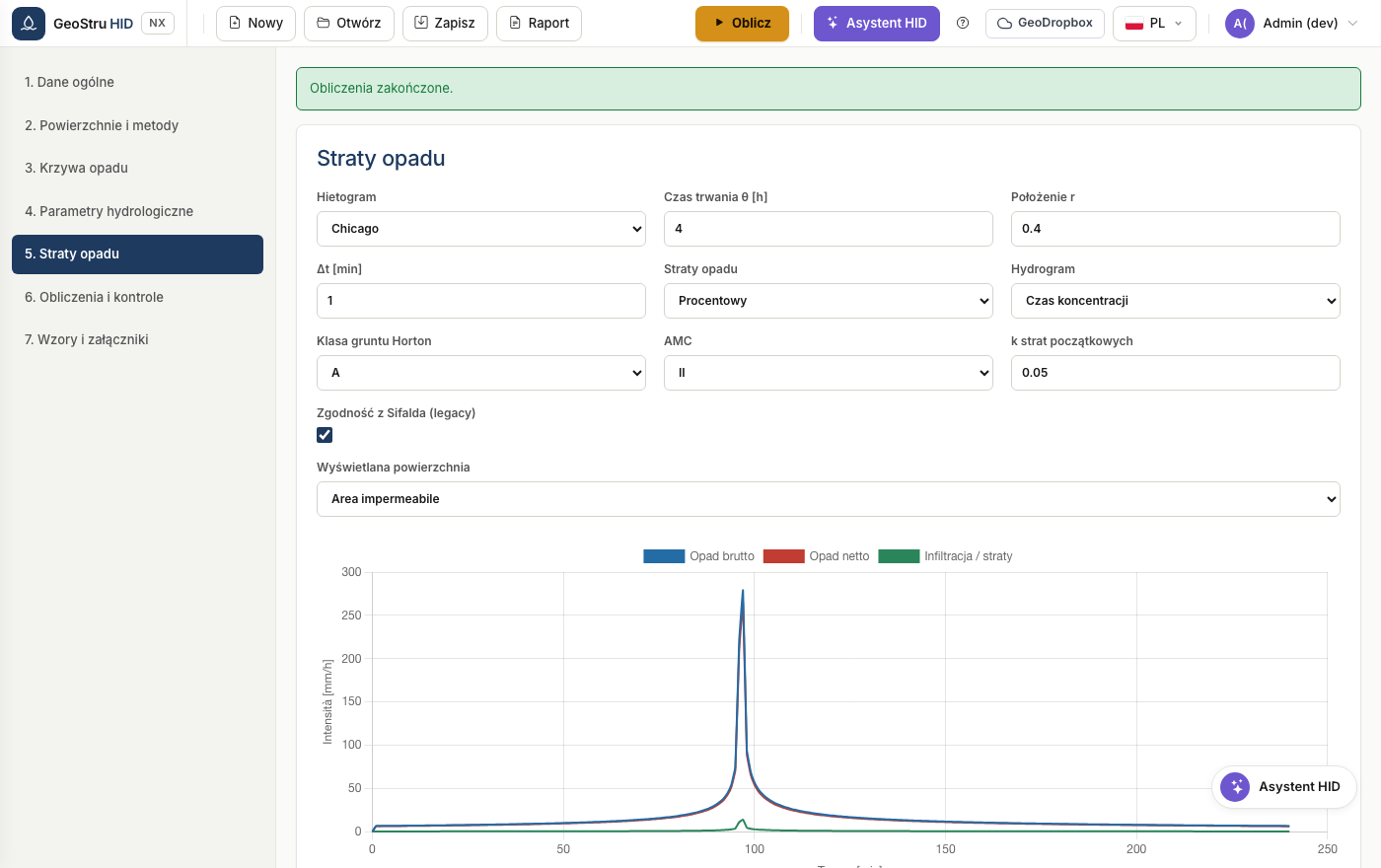

5. Straty opadu

Wybierz krok obliczeniowy i model strat: procentowy, Horton lub SCS-CN. Tabela pokazuje opad całkowity i opad efektywny minuta po minucie.

Zobacz Wymiarowanie, aby dowiedzieć się, jak hietogram i straty opadu wchodzą do procedury szczegółowej.

6. Obliczenia i sprawdzenia

Zdefiniuj charakterystykę zbiornika retencyjnego i urządzenie odpływowe, a następnie oblicz.

HID wykonuje wszystkie wybrane metody i przyjmuje maksimum jako objętość dopuszczalną. Sprawdzenia porównują wysokość użyteczną, objętość użyteczną i czas opróżniania z wartościami projektowymi.

Zobacz System odpływu, aby poznać osiem dostępnych urządzeń.

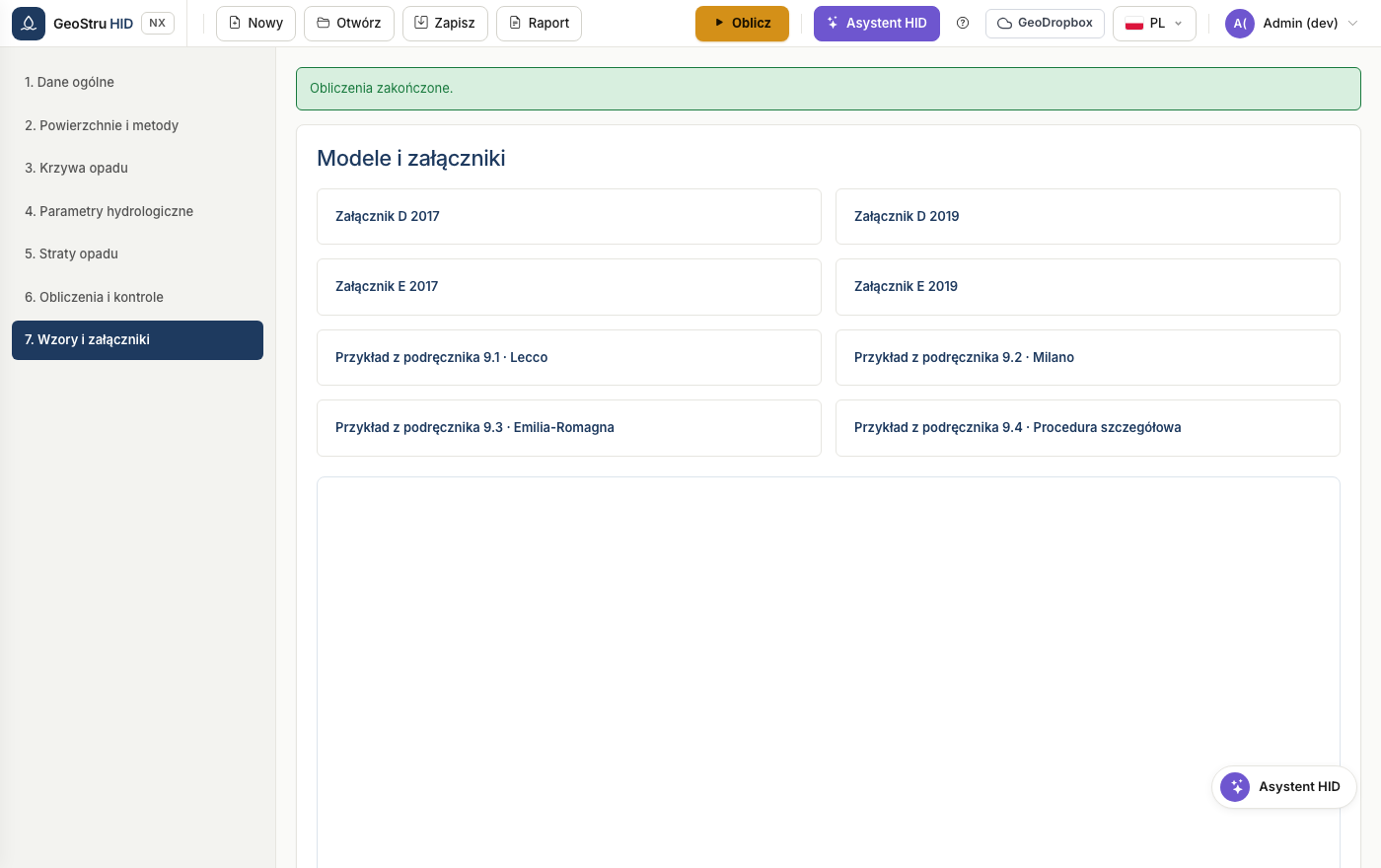

7. Wzory i załączniki

Zbiera wzory operatów oraz załączniki normatywne do pobrania.

8. Zapis i operat

Zapisz projekt w formacie .hid albo wygeneruj operat z menu Operat. Zobacz Formaty plików.

---
