Downhole NX — Prova sismica in foro

Downhole NX elabora la prova sismica in foro (down-hole): dalle tracce registrate ai tempi di primo arrivo delle onde P e S, poi tempi corretti, dromocrone, metodo diretto e metodo intervallo, fino alla velocità equivalente V_s,eq (V_s,30), alla relazione Word e alle tavole DXF. È il programma desktop Downhole di GeoStru portato nel browser, con i difetti di calcolo corretti e dichiarati.

Apri l'app Guida rapida

A chi serve

A geologi, geofisici e ingegneri geotecnici, e alle imprese di indagini che eseguono la prova e devono consegnarne l'elaborazione: profilo di V_p e V_s, parametri elastici dinamici, V_s,eq per la caratterizzazione sismica del sito.

Come si lavora

Sei schede, da sinistra a destra, seguono l'ordine del lavoro:

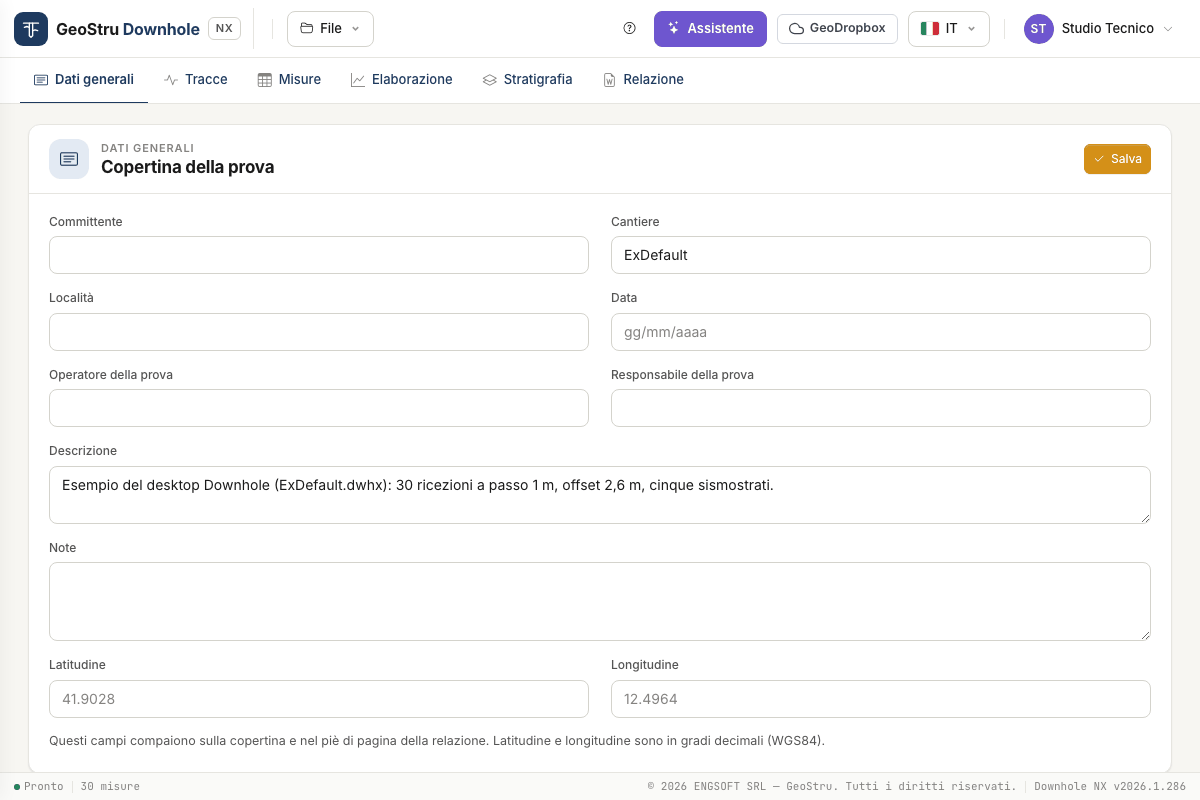

1. Dati generali — committente, cantiere, data, operatore: i campi della copertina.
2. Tracce — carichi i file registrati (SEG-2 o testo) e scegli sulle tracce il tempo di primo arrivo delle onde P e S a ogni profondità: a mano, oppure partendo dai tempi che l'app propone e che tu controlli. Se hai già i tempi, salti questa scheda.
3. Misure — la geometria della prova e la tabella profondità / T_p / T_s: digitata, incollata da un foglio di calcolo o arrivata dalla scheda Tracce.
4. Elaborazione — tempi corretti, dromocrone, sismostrati inseriti sul grafico o proposti dall'app, parametri per strato e per intervallo, V_s,eq.
5. Stratigrafia — la colonna litologica descrittiva.
6. Relazione — il documento Word e le tavole DXF.

In alto ci sono il menu File, il pulsante ? dell'aiuto, l'Assistente, GeoDropbox, la lingua e il menu utente.

Che cosa calcola

• Tempi corretti per l'obliquità del percorso sorgente–ricevitore.
• Metodo diretto: V_p e V_s di ogni sismostrato che definisci sulla dromocrona.
• Metodo intervallo: V_p e V_s fra due ricezioni consecutive, e le medie per sismostrato.
• Per ogni strato e intervallo: peso di volume γ, coefficiente di Poisson ν, modulo di taglio G, modulo edometrico E_d, modulo di Young E, modulo di compressibilità volumetrica E_v.
• V_s,eq fra due profondità a tua scelta (V_s,30 con 0 e 30 m).

Due aiuti non fanno parte del calcolo ma lo preparano: Proponi i tempi, che propone i primi arrivi sulle tracce e marca quelli dubbi, e Proponi sismostrati, che propone le basi degli strati sulla dromocrona. Sono proposte: le accetti, le correggi o le scarti.

Le formule sono in Cenni teorici; i casi di prova in Validazione.

Limiti da conoscere

• La qualità del risultato è quella dei tempi di arrivo. L'app può proporli, ma una proposta non è una lettura: vanno sempre riguardati sulle tracce, a partire da quelli che l'app stessa marca come dubbi.
• I sismostrati proposti sono la suddivisione che meglio segue i tempi, non un'interpretazione geologica.
• Legge tracce SEG-2 e di testo (TXT, CSV). Non legge altri formati di acquisizione.
• Assume percorsi rettilinei fra sorgente e ricevitore e non corregge per l'inclinazione del foro né per la quota della sorgente.
• I moduli sono dinamici, a piccole deformazioni.
• Non attribuisce la categoria di sottosuolo: la V_s,eq è un numero, la classificazione resta al progettista.

L'elenco completo dei limiti è in Validazione e nelle Domande frequenti.

Che cosa consuma crediti

Downhole NX funziona a crediti NX. Li consumano solo tre azioni:

Azione	Dove
Genera Word	scheda Relazione
Esporta DXF	scheda Relazione
Ogni messaggio all'assistente	pannello Assistente

Caricare le tracce, scegliere i tempi, far proporre tempi e sismostrati, elaborare, spostare i sismostrati, guardare i grafici e salvare il progetto non costano nulla. Se un'operazione a crediti non va a buon fine non viene addebitato nulla. Il manuale non riporta i prezzi: sono nel listino su geostru.ai, e il tuo saldo è nel menu utente in alto a destra. Dettagli in Relazione, DXF e crediti.

Che cosa serve

• Un account GeoStru e una connessione a internet: il calcolo gira sul server.
• Un browser desktop aggiornato. L'app è collaudata con i browser basati su Chromium (Chrome, Edge) e con una finestra larga almeno 900 px; il trascinamento a tocco e Safari non sono stati collaudati.
• L'interfaccia è in sette lingue (italiano, inglese, francese, spagnolo, tedesco, rumeno, danese). La relazione è scritta nella lingua dell'interfaccia.

Salva prima di uscire

Il progetto vive sul server per la durata della sessione: dopo 30 minuti di inattività non c'è più. Scarica il file con File → Salva .dhnx o usa GeoDropbox. Vedi File, progetti del desktop e GeoDropbox.

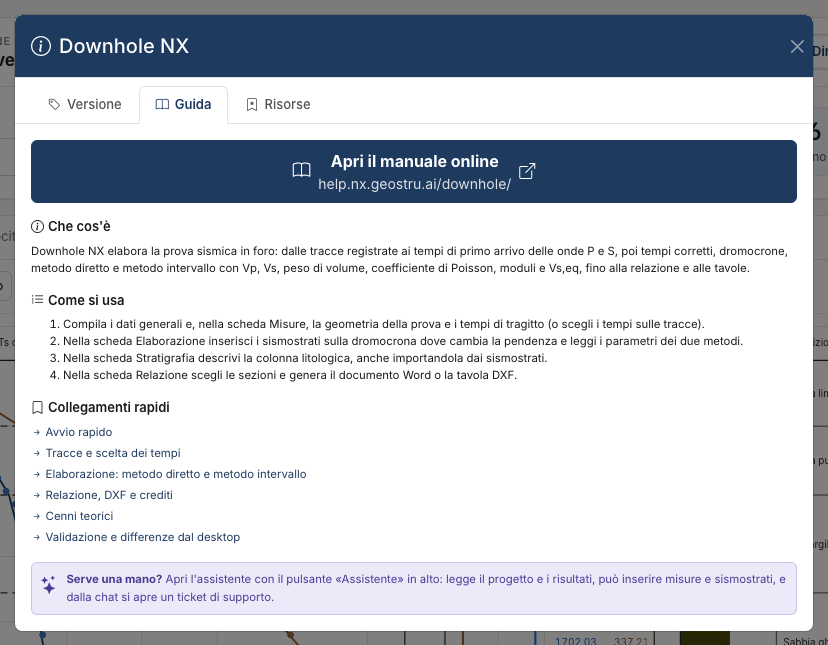

L'aiuto dentro l'app

Il pulsante ? nella barra in alto apre l'aiuto. La scheda Guida riassume i passi e porta alle pagine di questo manuale; la scheda Risorse elenca le funzioni e fa scaricare il progetto di esempio come file .dhnx; la scheda Versione mostra la versione in uso.

Da dove iniziare

1. Guida rapida — l'esempio, dall'apertura alla relazione.
2. Tracce e scelta dei tempi e Misure e geometria della prova — i dati.
3. Elaborazione e Stratigrafia — i risultati.
4. Relazione, DXF e crediti, Assistente AI, File.
5. Cenni teorici, Validazione e differenze dal desktop, Domande frequenti.

---
