Guida rapida (5 minuti)¶

Fai il giro completo con il progetto di esempio: una prova con 30 ricezioni a passo 1 m, da 1 a 30 m, sorgente a 2,6 m dal foro e cinque sismostrati. Non serve caricare nulla.

1. Apri l'esempio¶

Vai su nx.geostru.ai/downhole con il tuo account GeoStru. L'app si apre sulla scheda Dati generali con un progetto vuoto.

Apri il menu File e scegli Apri l'esempio. Se in sessione c'è già un progetto, una striscia sotto la barra avvisa che verrà sostituito: premi Conferma.

2. Guarda le misure¶

Apri la scheda Misure. In alto c'è la Geometria della prova: offset della sorgente 2,6 m, 30 ricezioni, prima misura a 1 m, interdistanza 1 m. Sotto, la tabella Tempi di tragitto con profondità Z e tempi T_p e T_s in millisecondi; a destra lo Schema della prova.

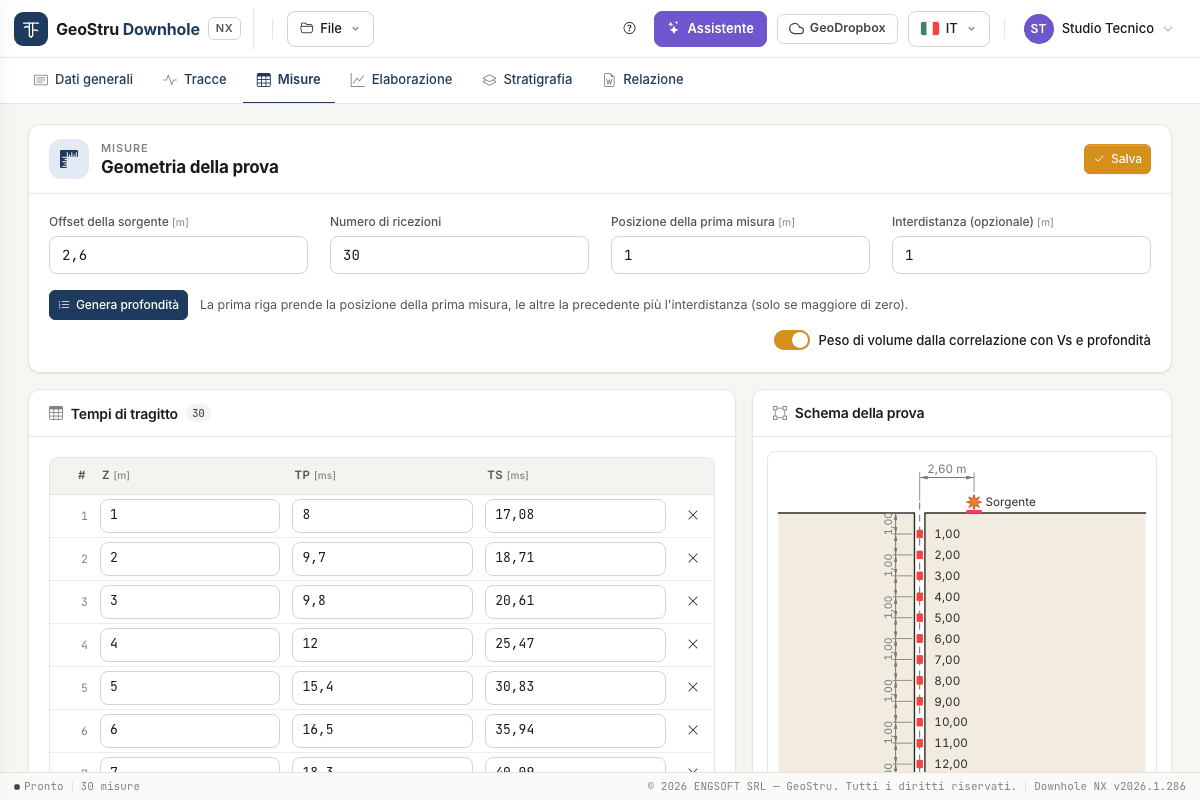

Scheda Misure dell'esempio: geometria, tabella dei tempi di tragitto e schema della prova

3. Leggi l'elaborazione¶

Apri la scheda Elaborazione. Non c'è un pulsante «Calcola»: i risultati sono sempre allineati ai dati.

In alto a destra leggi V_s,30 = 242,86 m/s, calcolata fra 0 e 30 m. Sotto, il grafico Dromocrone con i tempi corretti delle onde P (blu) e S (arancio) e le cinque linee tratteggiate dei sismostrati; accanto, il profilo di V_p e V_s per strato e la colonna dei sismostrati.

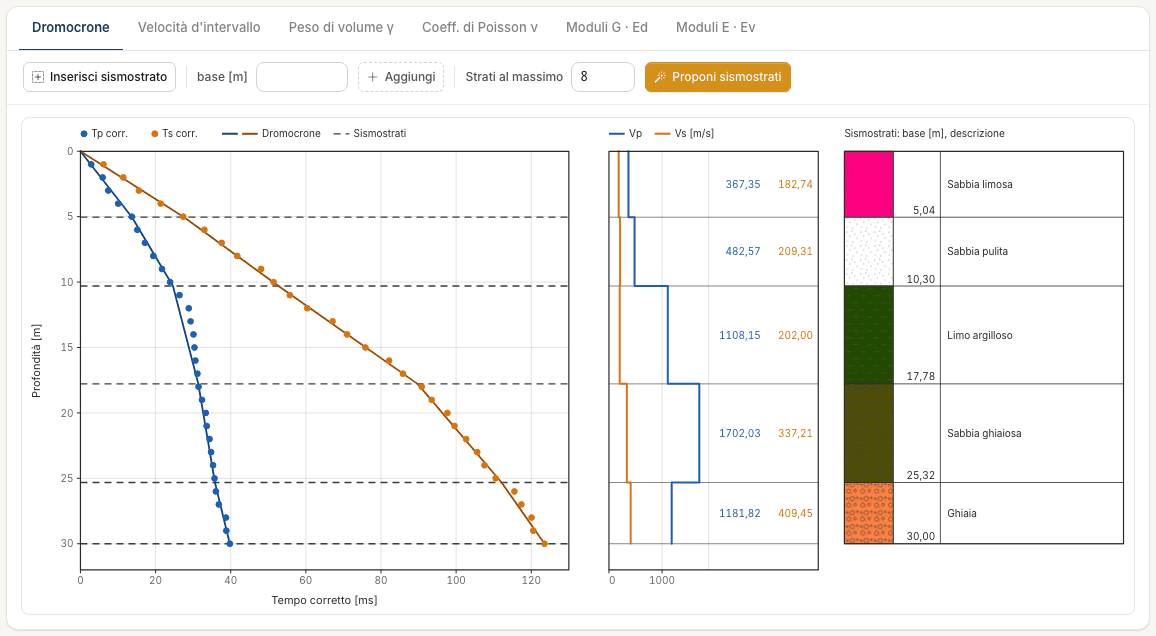

Grafico Dromocrone dell'esempio con cinque sismostrati, profilo delle velocità per strato e colonna dei sismostrati

4. Prova a spostare un sismostrato¶

Premi Inserisci sismostrato e fai clic sul grafico a circa 12 m: nasce una linea tratteggiata e una riga nella tabella Sismostrati del metodo diretto. Esci con Esc.
Trascina la linea su o giù: velocità e moduli dei due strati vicini si aggiornano al rilascio.
Per toglierla, premi il cestino nella riga e poi Elimina.

La V_s,30 resta 242,86 m/s: nel metodo diretto non dipende da dove metti gli strati. Il perché è in Elaborazione.

5. Fai proporre i sismostrati¶

Sopra il grafico premi Proponi sismostrati. L'esempio ha già i suoi strati, quindi una striscia mostra le basi proposte, 6, 12, 18, 27, 30 m, e chiede se sostituirli: premi Sostituisci, oppure Tieni i miei per lasciare tutto com'è.

La proposta è la suddivisione che meglio segue i tempi corretti; chi aveva interpretato la prova aveva scelto 5,04 – 10,30 – 17,78 – 25,32 – 30 m. La V_s,30 è sempre 242,86 m/s. Dettagli in Elaborazione.

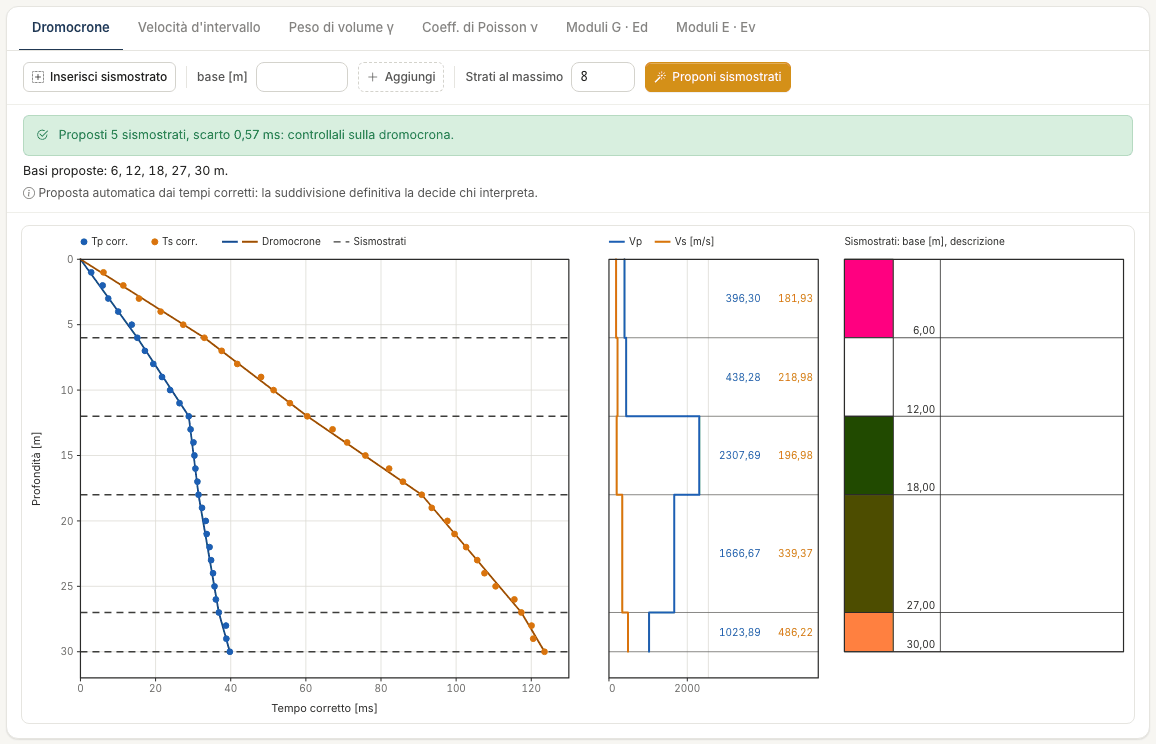

Grafico Dromocrone dopo Proponi sismostrati: la striscia verde con cinque sismostrati proposti e scarto 0,57 ms, le basi a 6, 12, 18, 27 e 30 m

6. Passa al metodo intervallo¶

In alto a destra premi Intervallo. Il grafico diventa Velocità d'intervallo e la tabella Interpretazione delle misure mostra V_p, V_s, γ, ν e i moduli per ogni ricezione. Con Importa dal metodo diretto porti qui i cinque sismostrati, agganciati alle profondità di misura. Torna a Diretto quando hai finito.

7. Genera la relazione¶

Apri la scheda Relazione, lascia attive le sezioni che ti servono e premi Genera Word. Il browser scarica il documento.

Questa azione consuma crediti

Genera Word ed Esporta DXF consumano crediti NX; tutto il resto di questa guida è gratuito. Se la generazione non va a buon fine non viene addebitato nulla.

8. Salva il progetto¶

File → Salva .dhnx scarica il progetto sul tuo computer. Fallo prima di chiudere: il progetto vive sul server solo per la durata della sessione.

Con i tuoi dati¶

Hai le tracce registrate: File → Nuovo progetto, poi la scheda Tracce per caricarle e scegliere i tempi, a mano o partendo da Proponi i tempi.
Hai già i tempi (da un foglio di calcolo o da un rapporto di prova): vai alla scheda Misure e usa Incolla da foglio di calcolo.
Hai un progetto del desktop (.dwhx o .dwh): File → Apri…. Vedi File, progetti del desktop e GeoDropbox.
