Tracce e scelta dei tempi

Nella scheda Tracce carichi le registrazioni della prova, le guardi e scegli il tempo di primo arrivo delle onde P (T_p) e delle onde S (T_s) a ogni profondità: a mano, con un clic sulla traccia, oppure partendo dai tempi che l'app propone. Con Porta nelle misure i tempi scelti diventano la tabella della scheda Misure.

Se i tempi li hai già, questa scheda non serve: vai direttamente alle Misure.

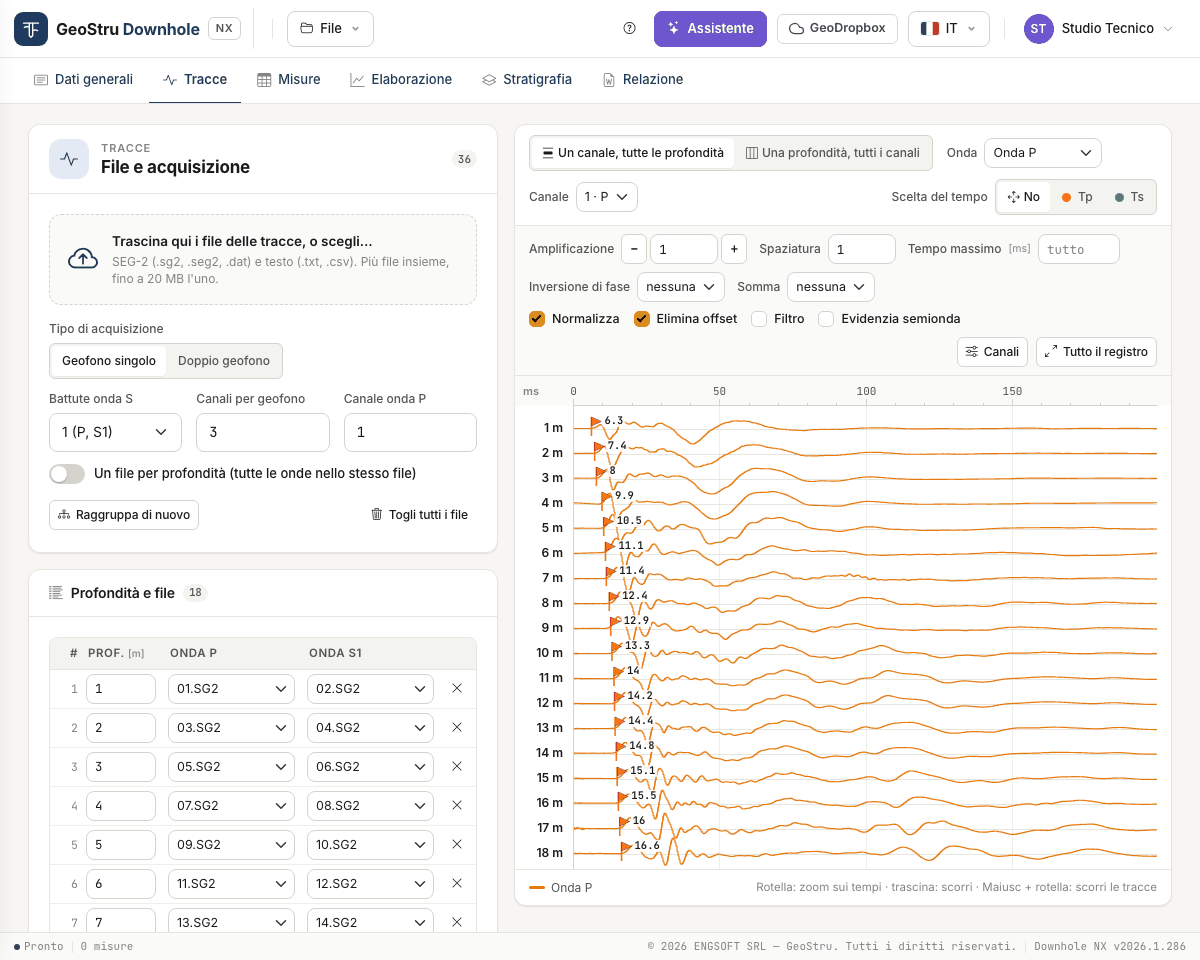

La scheda ha due colonne. A sinistra tre card: File e acquisizione, Profondità e file, Tempi scelti. A destra la vista delle tracce.

Caricare i file

Trascina i file sul riquadro tratteggiato, o fai clic per sceglierli. Puoi caricarne molti insieme.

Formato	Estensioni
SEG-2	.sg2, .seg2, .dat
Testo, con le tracce in colonna	.txt, .csv

Ogni file può pesare fino a 20 MB; un progetto tiene al massimo 600 file, 400 righe di profondità e 64 canali. Durante il caricamento una barra mostra «n di m file»; alla fine una striscia riassume l'esito: quanti file sono entrati e, per quelli rifiutati, il motivo.

Prima di caricare, imposta nella card File e acquisizione come è stata fatta la prova:

Campo	Che cosa indica
Tipo di acquisizione	Geofono singolo o Doppio geofono (due sonde nello stesso file).
Battute onda S	1 (P, S1): una battuta P e una battuta S per profondità. 2 (P, S1, S2): le due battute S orizzontali di verso opposto.
Canali per geofono	Quanti canali ha una sonda. 0 = tutti i canali del file.
Canale onda P	Il canale su cui leggere l'onda P (di solito quello verticale).
Un file per profondità	Ogni file contiene tutte le onde di una profondità.

Righe: una profondità, i suoi file

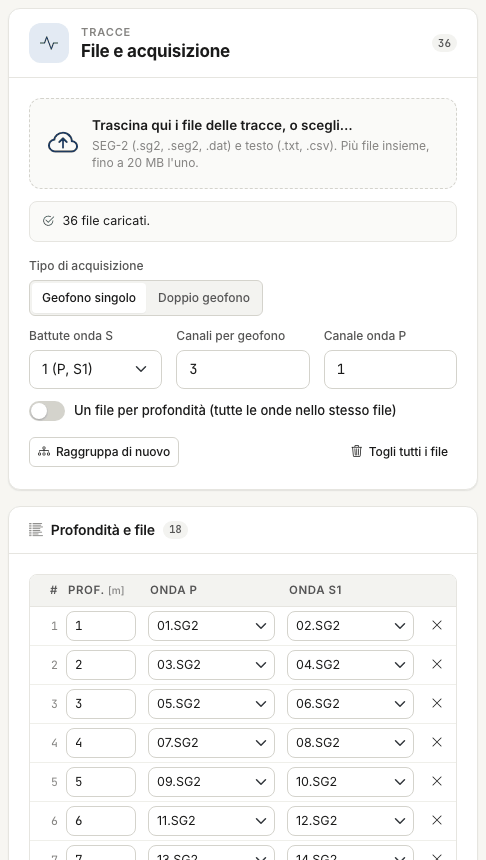

La card Profondità e file ha una riga per profondità, con il file della battuta P e quelli delle battute S.

I file si raggruppano da soli in ordine di nome (conta il numero con cui il nome inizia): a due a due con una battuta S, a tre a tre con due. Con 36 file e Battute onda S = 1 ottieni 18 righe: 01 e 02 alla prima, 03 e 04 alla seconda, e così via.

Poi servono le profondità:

1. scrivi la profondità delle prime due righe;
2. le righe ancora vuote prendono il passo fra le due;
3. Riempi dalle prime due riscrive con quel passo tutte le righe dalla terza in giù.

Con Un file per profondità e nomi come 12 o 12m, la profondità si legge dal nome.

Ogni cella si corregge a mano: la profondità si riscrive, il file si cambia dalla tendina, la × toglie la riga, Aggiungi riga ne crea una vuota. Finché una riga non ha la profondità, le sue tracce non compaiono nella vista.

• Raggruppa di nuovo ricostruisce le righe da tutti i file caricati con le opzioni correnti. Chiede conferma: le correzioni fatte a mano vanno perse.
• Togli tutti i file svuota file e righe. I tempi già scelti restano.
• File caricati, in fondo alla card, elenca i file con numero di tracce, campioni, passo di campionamento e durata.

Le due viste

In alto, sopra il grafico, scegli come guardare le tracce.

Un canale, tutte le profondità — una traccia per profondità, dall'alto in basso: è la sezione lungo il foro, quella su cui i primi arrivi si seguono da una profondità alla successiva. Scegli l'Onda (Onda P, Onda S1, Onda S2, Onde S1 + S2 sovrapposte) e il Canale.

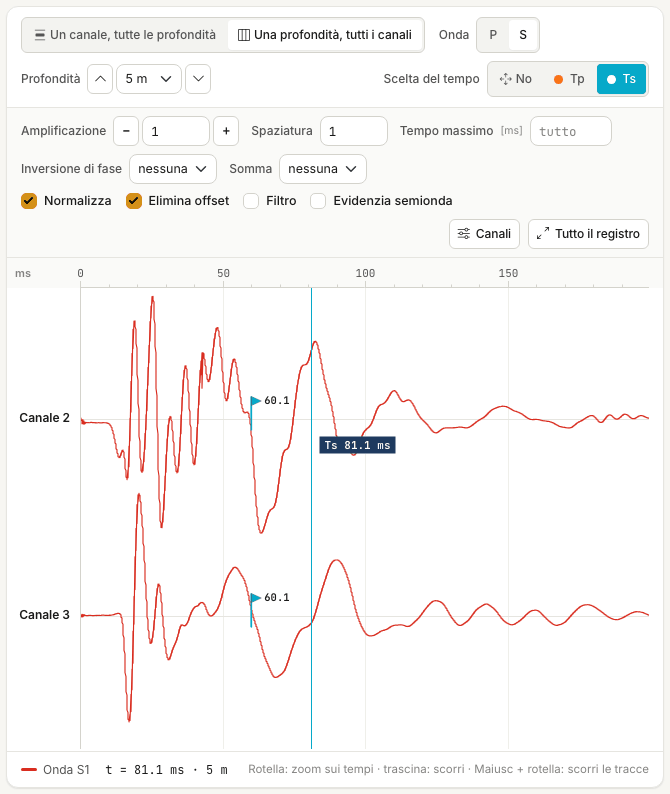

Una profondità, tutti i canali — tutti i canali di una sola profondità. Scegli P o S e la Profondità, con la tendina o con le frecce su e giù. Nella vista S compaiono i canali attivi diversi da quello dell'onda P; con due battute S, S1 e S2 si sovrappongono sullo stesso canale e l'inversione di polarità aiuta a riconoscere il primo arrivo dell'onda di taglio.

Comandi di visualizzazione

Cambiano solo il disegno, non i dati.

Comando	Effetto
Amplificazione	Guadagno delle tracce: scrivi il valore, o usa − e + per ridurlo e aumentarlo a passi.
Spaziatura	Distanza fra le tracce. A 1 stanno tutte nella finestra.
Tempo massimo	Taglia il registro a quel tempo, in ms. Vuoto = tutto.
Inversione di fase	Inverte la polarità di S1 o di S2.
Somma	Mostra S1 − S2 oppure S2 − S1 al posto delle due tracce.
Normalizza	Ogni traccia è scalata sul proprio massimo. Senza, la scala è comune e le ampiezze si confrontano.
Elimina offset	Toglie a ogni traccia la sua media.
Filtro	Media mobile a 5 punti.
Evidenzia semionda	Riempie il lobo negativo delle tracce.
Canali	Apre la tabella dei canali (sotto).
Tutto il registro	Annulla zoom e scorrimento.

Le ultime opzioni restano nel progetto: riaprendo la scheda ritrovi la vista com'era.

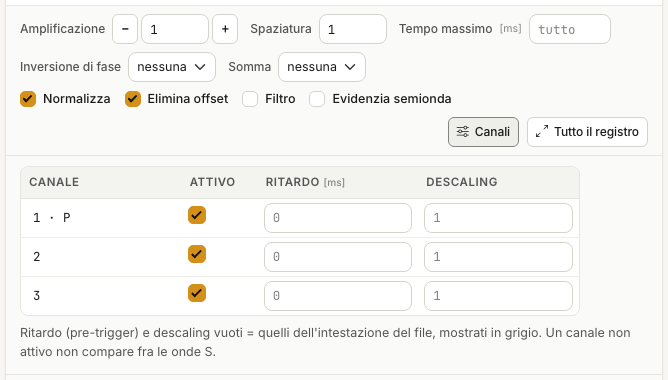

Canali: attivo, ritardo, descaling

Canali apre una tabella con una riga per canale del file. Puoi spegnere un canale, o scrivere un Ritardo (pre-trigger, in ms) e un Descaling diversi da quelli dell'intestazione del file. I campi vuoti usano i valori del file, mostrati in grigio.

Scegliere i tempi

La scelta a mano è la procedura di riferimento: anche i tempi proposti dall'app si controllano, e si correggono, così.

1. In Scelta del tempo premi Tp o Ts. Scegliere Tp porta a video l'onda P, scegliere Ts le onde S.
2. Fai clic sulla traccia nel punto del primo arrivo.
3. Il tempo va alla profondità di quella traccia (nella vista per canale) o alla profondità a video (nella vista per profondità). Compare una bandierina, arancio per T_p e ciano per T_s, e la riga della card Tempi scelti si aggiorna.

Un nuovo clic alla stessa profondità sostituisce il tempo. I tempi hanno una risoluzione di 0,1 ms e devono cadere dopo l'istante della battuta (t > 0).

Con No il clic non sceglie nulla: serve a scorrere e ingrandire senza rischi.

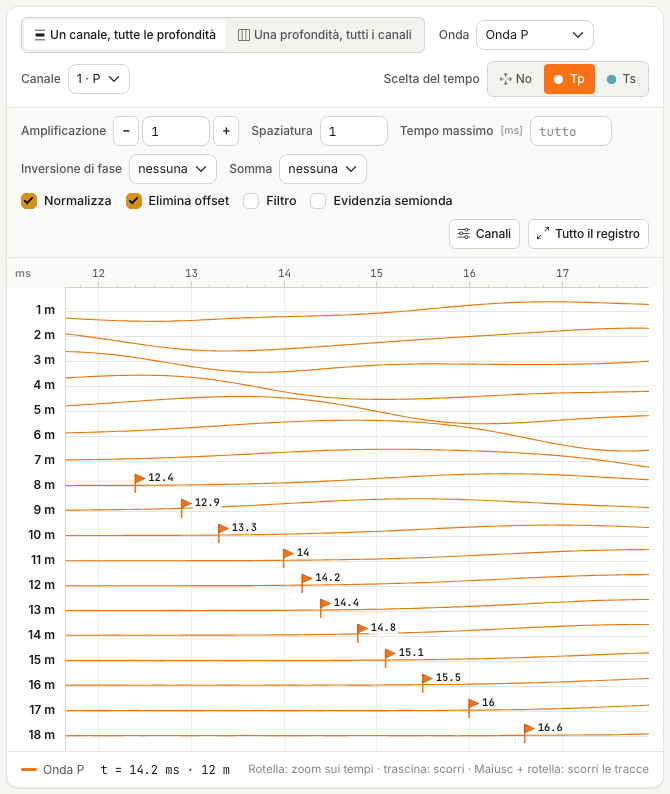

Zoom e scorrimento

Sull'intero registro un pixel vale qualche decimo di millisecondo: per leggere bene il primo arrivo ingrandisci.

• Rotella: zoom sull'asse dei tempi, attorno al puntatore.
• Trascina: scorre i tempi. Un trascinamento non è mai una scelta.
• Maiusc + rotella: scorre le tracce, quando non stanno tutte nella finestra.
• Tutto il registro: torna alla vista intera.

In basso a sinistra leggi sempre tempo e profondità sotto il puntatore.

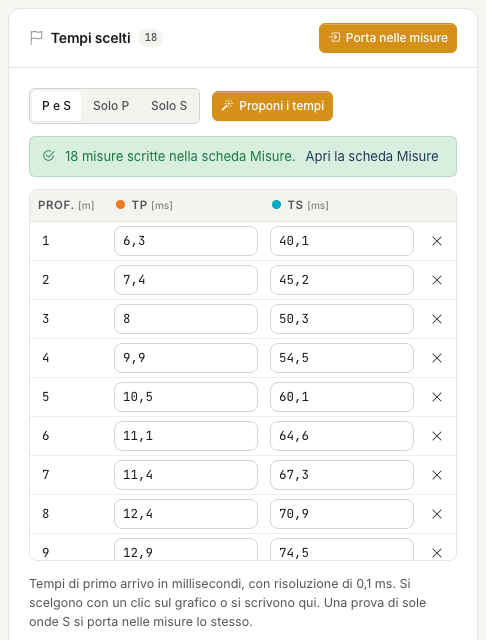

La tabella dei tempi scelti

La card Tempi scelti ha una riga per profondità, con T_p e T_s in millisecondi. I valori si possono anche scrivere o correggere a mano; la × toglie i tempi di quella profondità. Se una profondità non ha più una riga nella card Profondità e file, il suo tempo resta ma è segnalato: non ha una traccia.

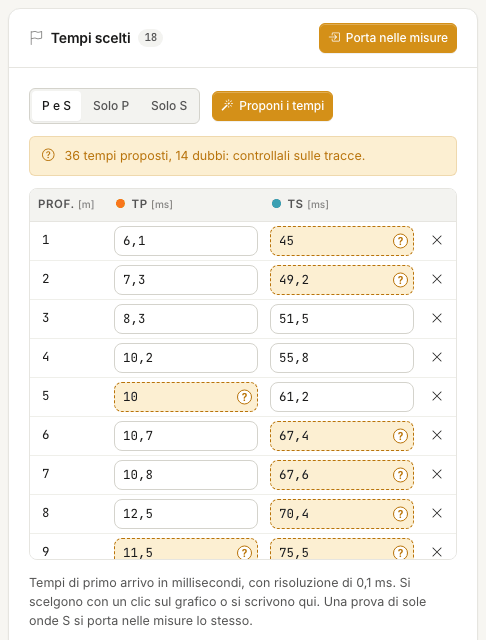

Proporre i tempi

Proponi i tempi, nella card Tempi scelti, calcola una proposta dei tempi di primo arrivo a tutte le profondità delle tracce caricate. È gratuito, e richiede qualche secondo.

Accanto al pulsante scegli le onde: P e S, Solo P oppure Solo S.

Alla fine una striscia riassume l'esito, per esempio «36 tempi proposti, 14 dubbi: controllali sulle tracce», e le bandierine compaiono sulle tracce come per i tempi scelti a mano.

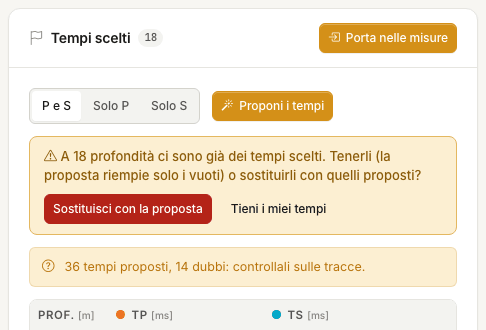

Se ci sono già dei tempi

Se a qualche profondità hai già scelto dei tempi, l'app non li tocca senza chiedere. Una striscia propone due strade:

• Tieni i miei tempi — la proposta riempie solo i vuoti;
• Sostituisci con la proposta — i tuoi tempi sono sostituiti da quelli proposti.

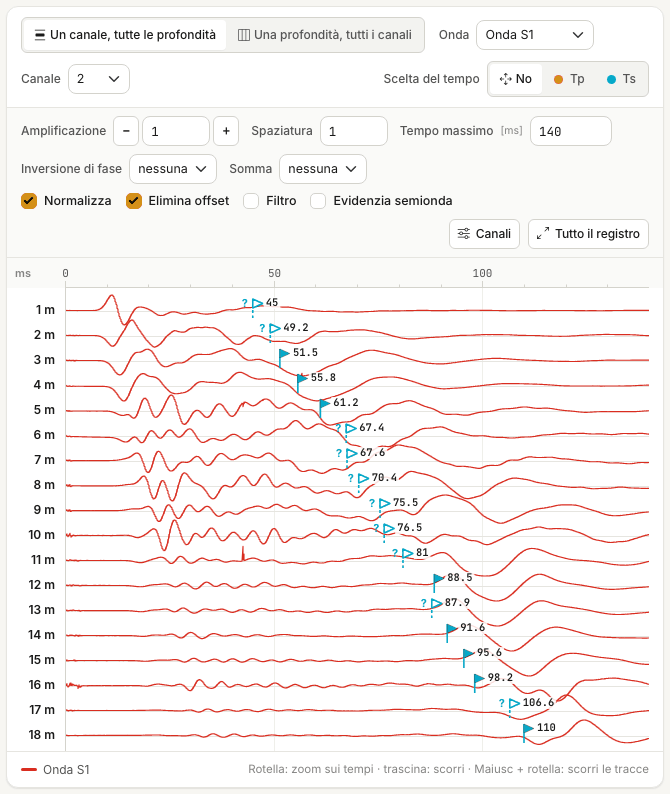

I tempi dubbi

L'app marca come dubbio un tempo proposto che:

• si scosta di oltre 3 ms dall'andamento dei tempi alle profondità vicine;
• non cresce rispetto alla profondità precedente;
• cade su una traccia con poco segnale rispetto al rumore.

Un tempo dubbio si riconosce in due posti: nella tabella la cella è evidenziata e porta un «?»; sulla traccia la bandierina è vuota, con un «?» accanto.

Il segno sparisce quando il tempo lo scegli tu: attiva Tp o Ts e fai clic sulla traccia, anche nello stesso punto se la proposta ti convince, oppure scrivi il valore corretto nella tabella.

«Dubbio» non vuol dire sbagliato: vuol dire da guardare. E un tempo non marcato non è per questo giusto.

Quanto fidarsi

Sul rilievo usato per le immagini di questa pagina (18 profondità), rispetto ai tempi scelti a mano dall'operatore:

• onde P — scarto mediano 0,3 ms, massimo 1,4 ms: la proposta coincide con la lettura entro l'incertezza della lettura stessa;
• onde S — scarto mediano 1,4 ms, massimo 5,3 ms, su tempi di 40–110 ms; dieci tempi su diciotto sono marcati dubbi.

Le onde S sono il caso difficile, per due ragioni che ritrovi in quasi ogni prova:

• alle prime profondità l'onda di taglio è coperta dal treno delle onde P;
• dove il treno d'onda cambia forma da una profondità all'altra, il primo arrivo non si segue più con continuità.

Le proposte sulle S si controllano una per una

Passa nella vista Un canale, tutte le profondità, onda S, e guarda ogni bandierina, partendo da quelle vuote. Con due battute S usa anche la vista per profondità: lì l'inversione di polarità fra S1 e S2 dice dove arriva l'onda di taglio.

Porta nelle misure non distingue i tempi dubbi dagli altri: li porta tutti, e nelle misure il segno non c'è più. Controlla prima. Tempi P che non crescono con la profondità danno poi, in Elaborazione, l'avviso «Tempo corretto decrescente» e righe «--».

Quando la proposta non parte

Messaggio	Che cosa fare
Non ci sono tracce da leggere…	Carica i file e assegna la profondità a ogni riga.
n file delle tracce non sono più sul server…	Trascina di nuovo i file, poi richiedi la proposta.
I file della battuta P e della battuta S hanno un numero diverso di canali…	Controlla le righe e Canali per geofono.
La proposta dei tempi non è riuscita su queste tracce	Scegli i tempi a mano.
Nessuna proposta alle profondità: … m	A quelle profondità scegli il tempo a mano.

In tutti questi casi non viene scritto nulla.

Doppio geofono

Con Doppio geofono ogni file contiene le registrazioni di due sonde. I primi N canali (N = Canali per geofono) sono della sonda superiore, alla profondità della riga; i successivi N della sonda inferiore, una posizione più in basso (il passo fra la prima e la seconda riga). Nella vista ogni traccia porta la nota «sonda superiore» o «sonda inferiore».

Se un file ha meno canali di quelli attesi (canali per geofono × 2), la scheda lo segnala.

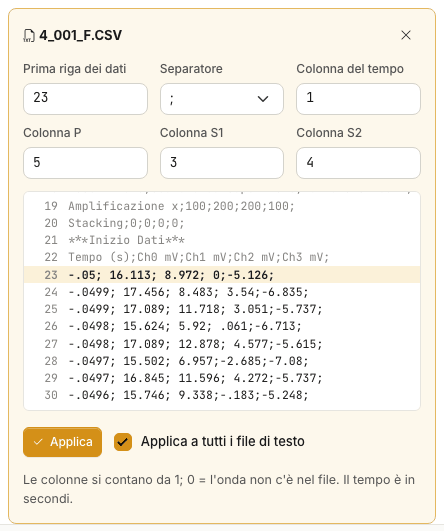

File di testo

Per un file .txt o .csv l'app deve sapere dove iniziano i dati e quali colonne leggere. Al primo file di testo caricato si apre da solo il pannello Opzioni di lettura del testo, con i valori che l'app ha riconosciuto e l'anteprima del file: controllali.

Campo	Significato
Prima riga dei dati	La prima riga con i numeri, dopo l'intestazione. Nell'anteprima è evidenziata.
Separatore	;, , oppure tabulazione.
Colonna del tempo	In secondi.
Colonna P, Colonna S1, Colonna S2	Le colonne si contano da 1; 0 = l'onda non c'è nel file.

Applica rilegge il file; con Applica a tutti i file di testo le stesse opzioni valgono per tutti. Per riaprire il pannello di un file, usa il pulsante accanto al suo nome nell'elenco File caricati.

Portare i tempi nelle misure

Quando hai scelto i tempi, premi Porta nelle misure nella card Tempi scelti.

• I tempi passano alla tabella della scheda Misure, ordinati per profondità, in millisecondi.
• La tabella delle misure viene sostituita: se contiene già righe con dei tempi, l'app chiede conferma.
• Basta una sola onda: una prova di sole onde S si porta lo stesso, e l'altra colonna resta a zero, cioè «non misurata».
• Le profondità non positive o doppie non possono essere misure: restano fuori e la scheda le elenca.

Poi controlla la geometria

Porta nelle misure scrive profondità e tempi, non la geometria. Apri la scheda Misure e imposta l'Offset della sorgente: senza il valore vero i tempi corretti sono sbagliati.

Avvisi della scheda

Avviso	Che cosa fare
n righe non hanno la profondità: non entrano nelle viste	Scrivi la profondità delle righe.
Più righe hanno la stessa profondità: la vista per profondità mostra la prima	Correggi la profondità doppia.
I file della battuta P e della battuta S hanno un numero diverso di canali	I canali si leggono per numero: controlla Canale onda P e Canali per geofono. L'app non assembla file P e S con un numero diverso di canali.
Il file ha n canali: con il doppio geofono ne servono m	Controlla Canali per geofono o il tipo di acquisizione.
n file non sono più sul server: ricaricali	Trascina di nuovo gli stessi file: si ricollegano alle righe, senza crearne di nuove.
Le tracce pesano … MB e superano i … MB che entrano nel file .dhnx	Salva scriverà solo i riferimenti alle tracce. Vedi File.
Formato dei dati SEG-2 non supportato	Il file usa una codifica dei campioni che l'app non legge. Vedi le Domande frequenti.

---
