Relazione, DXF e crediti¶

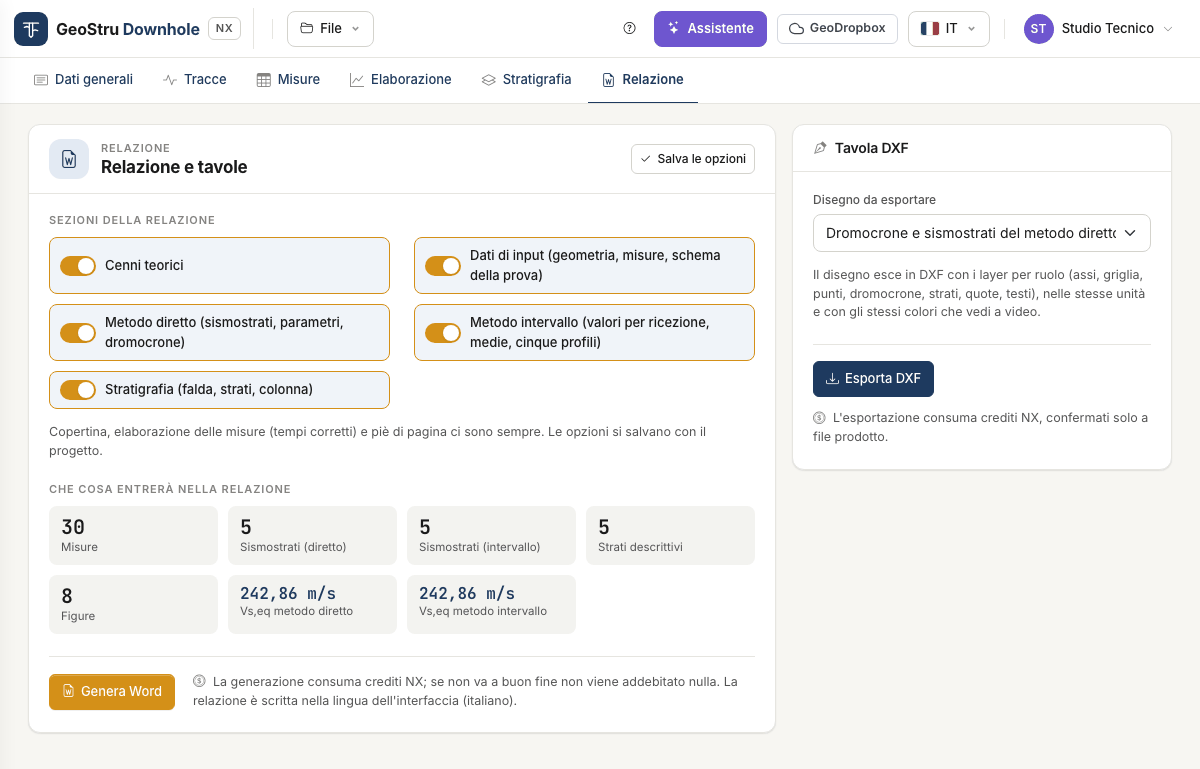

Dalla scheda Relazione escono i due elaborati della prova: la relazione in Word e le tavole DXF dei grafici. Sono le due azioni dell'app che, insieme ai messaggi all'assistente, consumano crediti.
Prima di generare¶
Controlla tre cose, tutte gratuite:
- i campi della scheda Dati generali (committente, cantiere, località, data, operatore, responsabile, descrizione, note, coordinate): compaiono sulla copertina e nel piè di pagina;
- i sismostrati e la Vs,eq nella scheda Elaborazione;
- il riquadro Che cosa entrerà nella relazione: numero di misure, sismostrati dei due metodi, strati descrittivi, figure e Vs,eq dei due metodi.
Se le misure mancano o contengono errori, Genera Word è disattivato e una nota dice che cosa correggere.
Sezioni della relazione¶
Cinque interruttori scelgono che cosa includere.
| Sezione | Contenuto |
|---|---|
| Cenni teorici | La prova, la procedura, i due metodi, i parametri elastici, la Vs,eq, i limiti e la bibliografia. |
| Dati di input | Geometria, tabella dei tempi misurati, schema della prova. |
| Metodo diretto | Vs,eq, sismostrati, parametri per strato, dromocrone. |
| Metodo intervallo | Vs,eq, parametri per intervallo di misura, sismostrati e valori medi, i cinque profili (velocità, γ, ν, G·Ed, E·Ev). |
| Stratigrafia | Falda, strati e colonna. Entra solo se la scheda Stratigrafia ha almeno uno strato. |
Copertina, indice, elaborazione delle misure (la tabella dei tempi corretti) e piè di pagina ci sono sempre.
Le opzioni si salvano con il progetto: Salva le opzioni, oppure cambia scheda e l'app le salva da sé.
Genera Word¶
Genera Word produce un file .docx e il browser lo scarica.
- La relazione è scritta nella lingua dell'interfaccia: per averla in inglese, cambia lingua dal selettore in alto prima di generarla.
- Le figure sono gli stessi disegni che vedi a video.
- All'apertura Word può chiedere di aggiornare i campi: accetta, e l'indice prende i numeri di pagina. In alternativa, tasto destro sull'indice → Aggiorna campo.
- I valori non calcolabili restano «--», come a video; gli avvisi del calcolo sono riportati nel documento.
Il documento è un file Word normale: puoi modificarlo, aggiungere il tuo logo, convertirlo in PDF dal tuo programma di scrittura.
Tavola DXF¶
Nella card Tavola DXF scegli il Disegno da esportare e premi Esporta DXF:
- Schema della prova
- Dromocrone e sismostrati del metodo diretto
- Profilo delle velocità d'intervallo
- Profilo del peso di volume d'intervallo
- Profilo del coefficiente di Poisson d'intervallo
- Profilo dei moduli G ed Ed d'intervallo
- Profilo dei moduli E ed Ev d'intervallo
- Colonna stratigrafica
Ogni esportazione produce un disegno, con i layer per ruolo (assi, griglia, punti, dromocrone, strati, quote, testi), nelle stesse unità e con gli stessi colori che vedi a video. I testi sono nella lingua dell'interfaccia.
Se il disegno scelto è vuoto (per esempio la colonna stratigrafica senza strati), l'app lo dice e non esporta nulla.
Crediti¶
Che cosa li consuma¶
| Azione | Quando viene addebitata |
|---|---|
| Genera Word | A documento prodotto. |
| Esporta DXF | A file prodotto. |
| Messaggio all'assistente | Quando la risposta arriva. |
Che cosa è gratuito¶
Caricare le tracce, scegliere i tempi, compilare le misure, elaborare, inserire e spostare i sismostrati, guardare tutti i grafici e le tabelle a video, compilare la stratigrafia, salvare e aprire il progetto, aprire l'esempio.
Quanto costano¶
Questo manuale non riporta i prezzi: cambiano con il listino, pubblicato su geostru.ai. Il tuo saldo è nel menu utente, in alto a destra.
Se il saldo non basta, l'app non genera nulla e mostra una striscia con i crediti necessari, il saldo e il pulsante Acquista crediti. Il progetto resta in sessione: ricarica i crediti e riprova.
Se qualcosa va storto¶
Se un'operazione non va a buon fine, non viene addebitato nulla. Vale per ogni caso che l'app può incontrare:
- errore durante la generazione del Word o del DXF;
- misure non valide o disegno vuoto;
- sessione scaduta: l'app lo dice e non scrive né addebita nulla;
- servizio dei crediti non raggiungibile: riprova fra qualche minuto;
- assistente non disponibile o risposta non arrivata.
Le condizioni complete (validità dei crediti, rimborsi) sono nei Termini di servizio.
Hai trovato un errore in questa pagina? Segnalacelo o apri una Pull Request.
