Misure e geometria della prova¶
La scheda Misure contiene tutto ciò che il calcolo legge: la geometria della prova e la tabella profondità / Tp / Ts. I tempi arrivano dalla scheda Tracce, oppure li digiti o li incolli qui.
Geometria della prova¶
| Campo | Significato |
|---|---|
| Offset della sorgente [m] | Distanza orizzontale d fra la sorgente e l'asse del foro. Entra nella correzione dei tempi. |
| Numero di ricezioni | Quante righe deve avere la tabella. |
| Posizione della prima misura [m] | Profondità della prima ricezione. |
| Interdistanza (opzionale) [m] | Passo fra una ricezione e la successiva. |
Gli ultimi tre campi servono a generare la colonna delle profondità; il calcolo legge le profondità scritte in tabella, non questi campi. L'offset della sorgente invece entra direttamente nel calcolo: controllalo sempre.
Genera profondità porta la tabella al numero di ricezioni indicato. La prima riga prende la posizione della prima misura, le altre la precedente più l'interdistanza. Con interdistanza zero restano le profondità già scritte. I tempi già presenti non vengono toccati.
Se il numero di ricezioni è minore delle righe presenti, l'app chiede conferma prima di eliminare le righe in fondo.
La tabella dei tempi di tragitto¶
Una riga per ricezione:
- Z [m] — profondità della ricezione dal piano campagna;
- Tp [ms] e Ts [ms] — tempi di tragitto dalla sorgente al ricevitore, come letti sulle tracce (non corretti);
- γ [kN/m³] — solo con il peso di volume assegnato (vedi sotto).
Le profondità devono essere positive e strettamente crescenti.
Un tempo pari a zero vale «non misurato». La colonna corrispondente esce «--» nei risultati e il resto si calcola lo stesso: una prova di sole onde S si elabora lasciando a zero tutti i Tp.
Aggiungi riga aggiunge una riga in fondo, la × toglie la riga.
Incollare da un foglio di calcolo¶

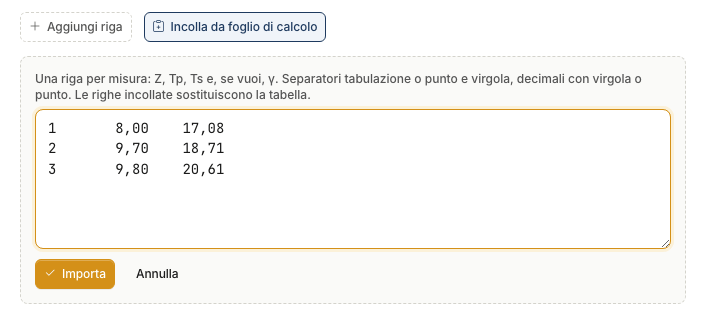

Incolla da foglio di calcolo apre un riquadro di testo. Copia le celle dal foglio e incollale lì:
- una riga per misura: Z, Tp, Ts e, se vuoi, γ;
- colonne separate da tabulazione o punto e virgola;
- decimali con virgola o con punto.
Importa sostituisce la tabella con le righe incollate. Poi premi Salva.
Puoi anche incollare un blocco di celle direttamente in una cella della tabella: le righe si riempiono a partire da quella.
Salvare¶
Salva, in alto a destra, registra geometria e tabella. Finché non salvi, accanto al pulsante compare Modifiche non salvate. Se cambi scheda con modifiche in sospeso, l'app le salva prima di cambiare.
Se una riga ha un errore (una profondità fuori ordine, un tempo negativo), dopo il salvataggio una striscia rossa sopra la tabella indica la riga da correggere.
Peso di volume: automatico o assegnato¶
L'interruttore Peso di volume dalla correlazione con Vs e profondità decide da dove viene γ, che serve per i moduli G, Ed, E, Ev.
Acceso (predefinito). γ è stimato per ogni strato e intervallo da una correlazione empirica con Vs e profondità. È una stima: la formula è in Cenni teorici.
Spento. Nella tabella compare la colonna γ e scrivi tu il peso di volume a ogni ricezione, per esempio da prove di laboratorio.
- Nel metodo intervallo ogni intervallo usa il γ della sua ricezione.
- Nel metodo diretto ogni sismostrato usa la media dei γ delle ricezioni che contiene.
- Dove γ manca, γ e i moduli escono «--». Velocità e coefficiente di Poisson non dipendono da γ e si calcolano comunque.
Schema della prova¶

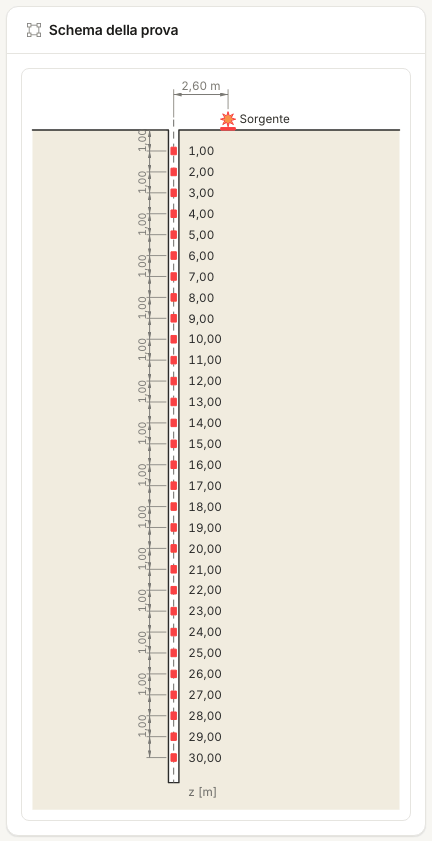

A destra, lo Schema della prova disegna il foro, la sorgente con il suo offset e le ricezioni alle profondità della tabella. Si aggiorna quando salvi. Serve a controllare a colpo d'occhio che geometria e profondità siano quelle volute; lo stesso disegno entra nella relazione e si esporta in DXF.
