Stratigrafia¶

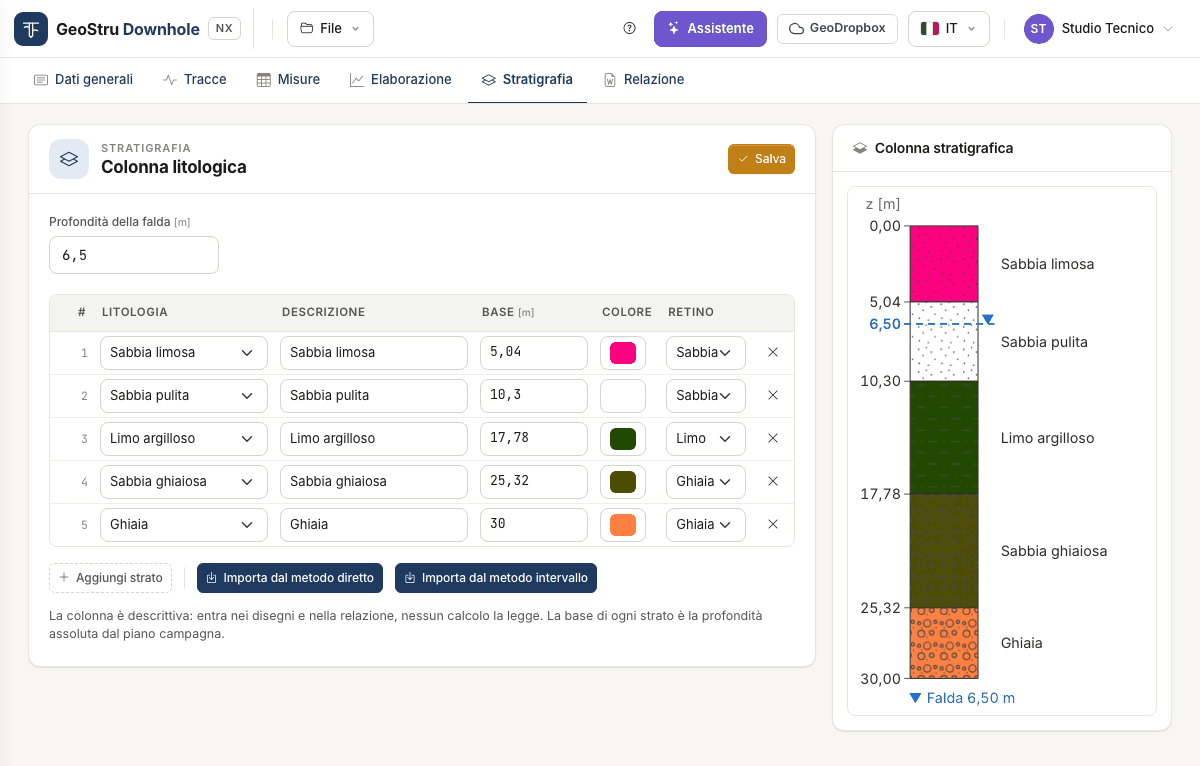

La scheda Stratigrafia contiene la colonna litologica del sondaggio: falda e strati con litologia, descrizione, colore e retino.
È una colonna descrittiva: entra nei disegni e nella relazione, ma nessun calcolo la legge. Velocità, moduli e Vs,eq dipendono solo dalle misure e dai sismostrati della scheda Elaborazione. Se non ti serve in relazione, puoi lasciarla vuota.
Falda¶
Profondità della falda [m] è la profondità dal piano campagna. Con un valore maggiore di zero la falda è disegnata sulla colonna e scritta in relazione; con zero la relazione riporta «Falda non rilevata entro la profondità indagata».
Strati¶
Una riga per strato:
| Campo | Significato |
|---|---|
| Litologia | Una delle 14 voci dell'elenco, dalla sabbia pulita alla roccia. |
| Descrizione | Testo libero che compare accanto allo strato. |
| Base [m] | Profondità assoluta della base dal piano campagna, non lo spessore. |
| Colore | Colore di fondo dello strato. |
| Retino | Motivo grafico: sabbia, ghiaia, limo, argilla, terreno organico, roccia, o nessuno. |
Scegliendo la litologia, descrizione, retino e colore si precompilano; una descrizione che hai scritto a mano non viene toccata.
Aggiungi strato crea una riga, la × la toglie. Premi Salva per registrare: la colonna a destra si ridisegna con gli strati in ordine di profondità.
Importare dai sismostrati¶
Spesso la colonna coincide con i sismostrati. Invece di riscriverla:
- Importa dal metodo diretto copia i sismostrati del metodo diretto;
- Importa dal metodo intervallo copia quelli del metodo intervallo.
Arrivano basi, litologie, descrizioni, colori e retini che hai dato agli strati nella scheda Elaborazione. Gli strati scritti a mano vengono sostituiti: se ce ne sono, l'app chiede conferma. Se il metodo scelto non ha sismostrati, la colonna resta vuota e l'app lo dice.
Dopo l'import puoi correggere le righe a mano. La colonna e i sismostrati restano indipendenti: spostare un sismostrato dopo l'import non sposta lo strato della colonna.
Attribuire la litologia
Le velocità da sole non dicono che terreno c'è. Usa la stratigrafia del sondaggio in cui è stata eseguita la prova.
