MP NX — Pali e micropali

MP NX analizza e progetta un palo di fondazione singolo o un micropalo singolo: carico limite verticale e orizzontale, resistenze di progetto secondo NTC 2018 ed EN 1997-1, sollecitazioni lungo il fusto con un modello a elementi finiti, verifica della sezione in calcestruzzo armato, gabbia d'armatura e cedimento. Il motore di calcolo è quello di MP, il programma desktop di GeoStru per i pali, portato sul web.

Apri l'app

A chi serve

A ingegneri geotecnici e strutturisti, geologi, studi di progettazione e imprese che devono dimensionare un palo o un micropalo e consegnare una relazione di calcolo. L'interfaccia e la relazione sono in italiano e in inglese.

Cosa fa

• Carico limite verticale (punta + laterale) per ogni verticale d'indagine, in compressione e in trazione, con stratigrafie multiple, falda, strati non drenati, strati rocciosi, attrito negativo e pali tronco-conici.
• Resistenze caratteristiche e di progetto con i fattori ξ₃ e ξ₄ e i coefficienti γ_b, γ_s: NTC 2018, EN 1997-1 (anche con l'annesso rumeno) o coefficienti globali.
• Carico limite orizzontale con il metodo di Broms.
• Micropali Tubifix e Radice, con bulbo, armatura a barre o tubolare.
• Analisi FEM del palo come trave su suolo elastico alla Winkler, lineare o non lineare.
• Verifica SLU a pressoflessione e taglio della sezione circolare, nodo per nodo, con dominio N-M, disegno esecutivo della gabbia e distinta dei ferri.
• Cedimento del palo singolo con il metodo di Poulos e Davis.
• Relazione di calcolo in Word e PDF, tavola DXF, vista 2D e 3D.

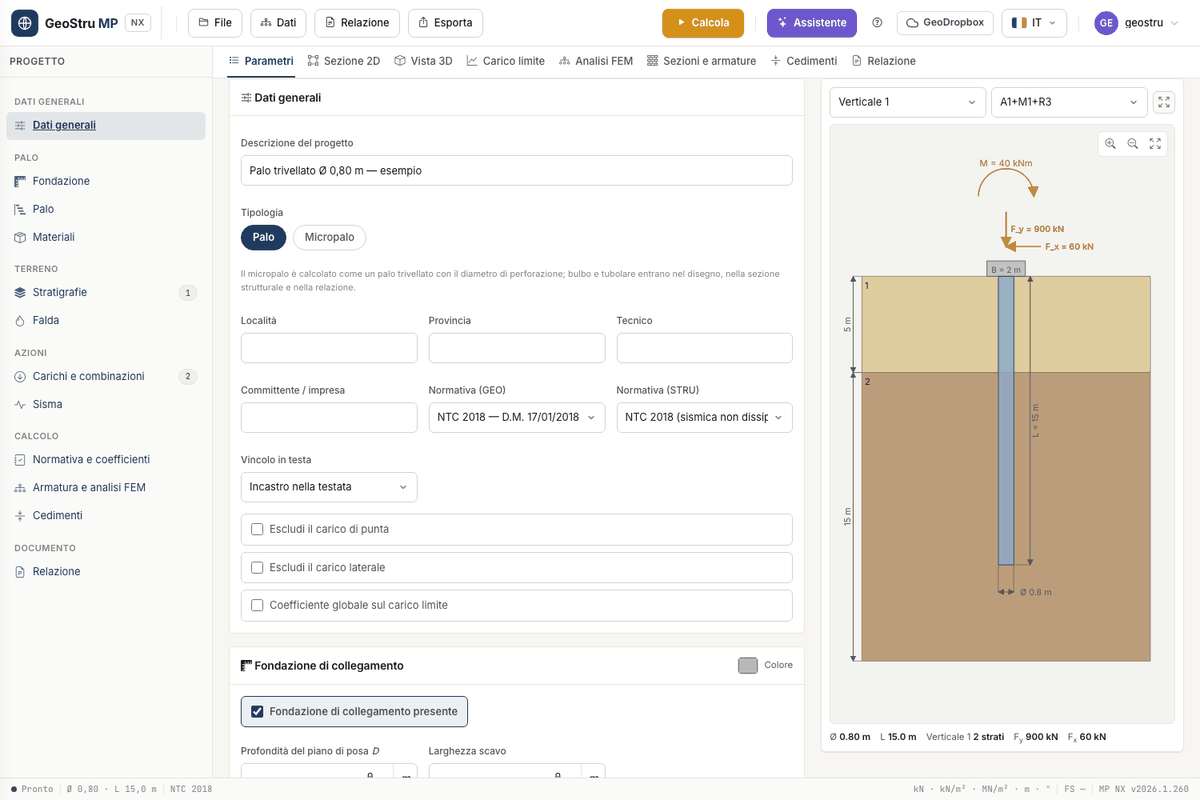

I dati si inseriscono nelle card della scheda Parametri; l'anteprima a destra segue ogni modifica.

Cosa non fa

MP NX copre il palo singolo e il micropalo singolo. Non copre:

• gruppi di pali ed efficienza della palificata;
• pali a elica, jet grouting, colonne di ghiaia, pali in acciaio o in legno;
• reticoli di micropali, micropali inclinati, carico critico d'instabilità del micropalo;
• verifica SLU nodo per nodo della sezione mista tubo + malta del micropalo tubolare;
• cedimento con il metodo iperbolico di Fleming, formule dinamiche, prove pressiometriche come dato d'ingresso del palo;
• pericolosità sismica NTC completa e momenti cinematici: il sisma entra come correzione del carico limite a partire da a/g.

I limiti del modello sono discussi nella pagina Validazione del codice.

Come si paga

MP NX funziona a crediti, addebitati solo quando un'operazione va a buon fine.

Operazione	Crediti
Calcola	8
Analisi FEM e progetto della sezione, se attivi	+ 5
Tavola DXF o DXF della gabbia	10
Relazione (Word o PDF)	10
Messaggio all'assistente AI	3

Anteprima, disegni, vista 3D, anteprima della relazione, salvataggio del progetto e immagine PNG della sezione non costano crediti. Se un'operazione fallisce non viene addebitato nulla. Cambiare le regole del disegno esecutivo della gabbia ridisegna senza addebito.

Da dove iniziare

1. Guida rapida — dal progetto d'apertura alla relazione in 5 minuti.
2. Palo e fondazione, Micropali, Materiali — la geometria e la sezione.
3. Stratigrafie e falda — il terreno e le verticali d'indagine.
4. Carichi, combinazioni e normativa — azioni, segni e coefficienti.
5. Carico limite, Analisi FEM, Sezioni e armature, Cedimenti — i risultati.
6. Relazione, esportazioni e assistente, Progetti di esempio, Validazione del codice, Domande frequenti.

---
