Guida rapida (5 minuti)¶

Alla prima apertura MP NX mostra un progetto già pronto da calcolare: un palo trivellato Ø 0,80 m, L = 15 m, con plinto, una verticale d'indagine di due strati (sabbia limosa e argilla sabbiosa) e due combinazioni di carico. Lo usi per fare il giro completo, poi lo sostituisci con i tuoi dati.

1. Apri l'app¶

Vai su nx.geostru.ai/mp con il tuo account GeoStru. La finestra ha tre parti: a sinistra l'albero del progetto, al centro le schede (Parametri, Sezione 2D, Vista 3D, Carico limite, Analisi FEM, Sezioni e armature, Cedimenti, Relazione), in alto la barra con i menu File, Dati, Relazione, Esporta e il pulsante Calcola.

Nella scheda Parametri ogni voce dell'albero porta alla sua card. L'anteprima a destra ridisegna palo, strati, falda e carichi a ogni modifica; le due tendine sopra il disegno scelgono la verticale e la combinazione mostrate.

Scheda Parametri con il progetto d'apertura: palo trivellato Ø 0,80 m e anteprima della sezione

2. Controlla i dati¶

Scorri le card senza cambiare nulla: Dati generali (tipologia, normativa, vincolo in testa), Fondazione di collegamento, Palo, Materiali e armatura, Stratigrafie e verticali d'indagine, Falda, Carichi e combinazioni. La combinazione «A1+M1+R3» porta in testa F_y = 900 kN, F_x = 60 kN e M = 40 kNm; la «SLE» 600 kN verticali.

Quanto costa il primo calcolo

Nel progetto d'apertura l'analisi FEM è attiva: Calcola addebita 8 + 5 crediti. Per il solo carico limite (8 crediti) togli la spunta a Esegui l'analisi FEM e il progetto della sezione con Calcola, nella card Armatura e analisi FEM.

3. Calcola¶

Premi Calcola, in alto a destra. La pagina si ricarica con i risultati; accanto alle schede compare il distintivo FS min, verde se tutte le verifiche sono soddisfatte.

4. Leggi il carico limite¶

Apri la scheda Carico limite. In alto trovi l'esito e la combinazione governante, poi quattro riquadri: Resistenza di progetto R_d, Azione di progetto E_d, Resistenza caratteristica R_k e Fattore di sicurezza. Sotto, una card per ogni combinazione con N_q, N_c, Q_p, Q_s, il peso W, il carico limite Q e H_max di Broms. La lettura completa è in Carico limite.

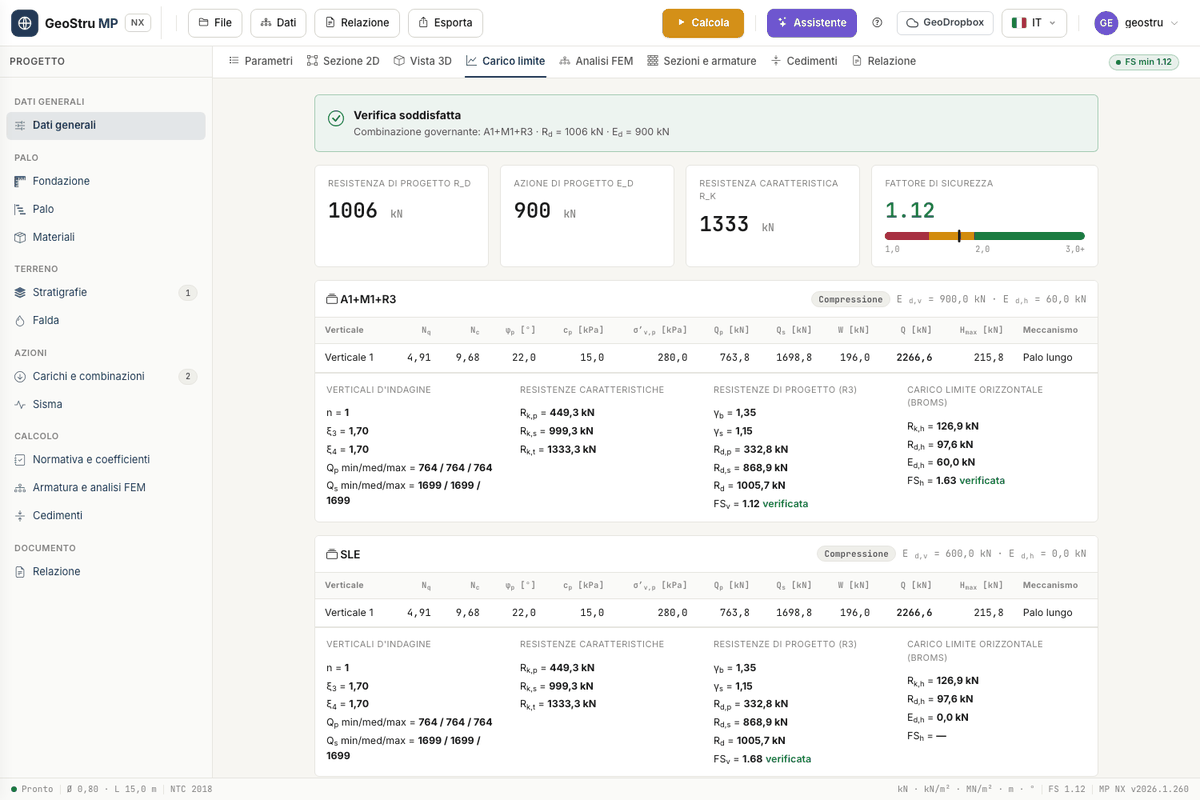

Scheda Carico limite: esito, riquadri di sintesi e tabella delle verticali per la combinazione A1+M1+R3

Con il FEM attivo guarda anche Analisi FEM (diagrammi e tabella per nodo) e Sezioni e armature (verifiche SLU, gabbia, distinta). La scheda Sezione 2D mostra il disegno quotato, con i pulsanti PNG e DXF.

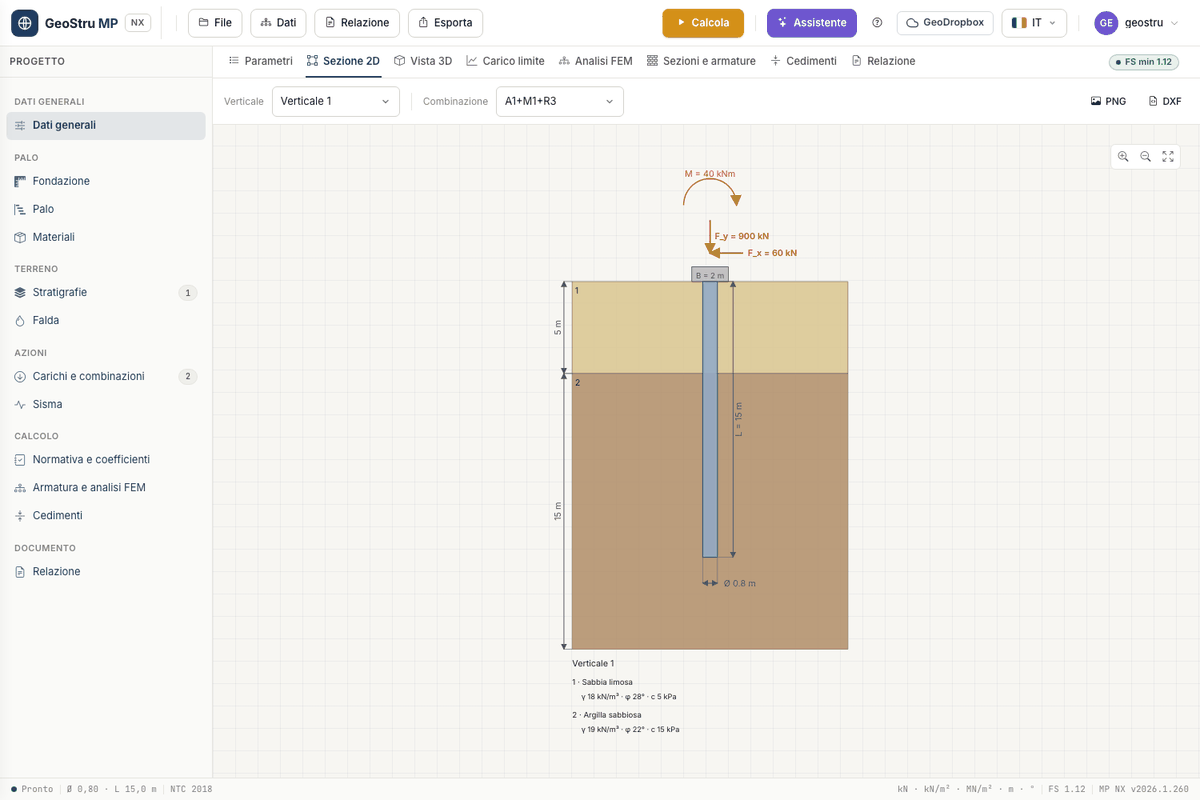

Scheda Sezione 2D: palo, plinto, stratigrafia e schema delle azioni in testa

5. Genera la relazione¶

Apri la scheda Relazione: l'anteprima è gratuita e si aggiorna con il progetto. Con DOCX (o PDF) scarichi il documento; l'addebito avviene solo a file prodotto.

6. Salva il progetto¶

File → Salva scarica il progetto come file .mpnx; File → Apri lo ricarica. In alternativa usa il pulsante GeoDropbox per tenerlo nel cloud. Finché non salvi, in barra compare Modifiche non salvate.

E poi¶

Per partire da un caso diverso, File → Nuovo progetto crea un progetto vuoto. Oppure scarica uno degli otto progetti di esempio dal pulsante ? (scheda Risorse) e aprilo con File → Apri.
