Sezioni e armature¶
Con l'analisi FEM attiva, Calcola verifica la sezione circolare in calcestruzzo armato a ogni nodo del modello, per ogni combinazione, e progetta barre e staffe dove serve. I risultati stanno nella scheda Sezioni e armature, insieme al disegno esecutivo della gabbia e alla distinta dei ferri.
I dati d'ingresso sono nella card Materiali e armatura: classe di calcestruzzo, acciaio, Barre longitudinali (min.), Diametro barre, Diametro staffe e Copriferro. Vedi Materiali.
Verifica SLU nodo per nodo¶
A ogni nodo il programma prende Nd, Md e Td dal FEM e calcola:
- a pressoflessione, il momento resistente Mu del dominio N-M a N = Nd, e la misura di sicurezza FSM = Mu/Md;
- a taglio, le resistenze Vrcd (puntone compresso) e Vrwd (armatura trasversale), con l'inclinazione θ del puntone, e FSV = Tu/Td.
Il dominio N-M è ottenuto per integrazione a strisce della sezione circolare, con legame parabola-rettangolo per il calcestruzzo (εcu = 3,5 ‰) ed elasto-plastico per l'acciaio. In entrambe le verifiche il nodo è verificato con FS ≥ 1.
La normativa strutturale¶
Il campo Normativa (STRU), nei Dati generali, ha tre voci:
| Voce | Momento resistente |
|---|---|
| NTC 2018 (sismica non dissipativa) | al primo snervamento dell'acciaio (NTC 2018 § 7.4.4.5) |
| NTC (a rottura) | a rottura, εsu = 10 ‰ |
| EC2 | a rottura secondo EN 1992-1-1, εud = 0,9·εuk |
Il taglio segue NTC 2018 § 4.1.2.3.5 o EN 1992-1-1 § 6.2.
Il momento di primo snervamento è più basso: è voluto
Con NTC 2018 (sismica non dissipativa) la sezione deve restare in campo sostanzialmente elastico, quindi Mu è il momento di primo snervamento. Per un palo Ø 80 cm con 12 Ø 20 e C25/30 vale 315 kNm, contro 455 kNm a rottura. Se confronti il risultato con gli abachi adimensionali, che sono a rottura, scegli NTC (a rottura).
Semiprogetto¶
Se un nodo non è verificato, il programma aumenta il numero di barre, fino al limite geometrico della sezione, e riduce il passo delle staffe. Barre e passo possono quindi cambiare da nodo a nodo. Il numero che scrivi in Barre longitudinali (min.) è il punto di partenza, non un vincolo.

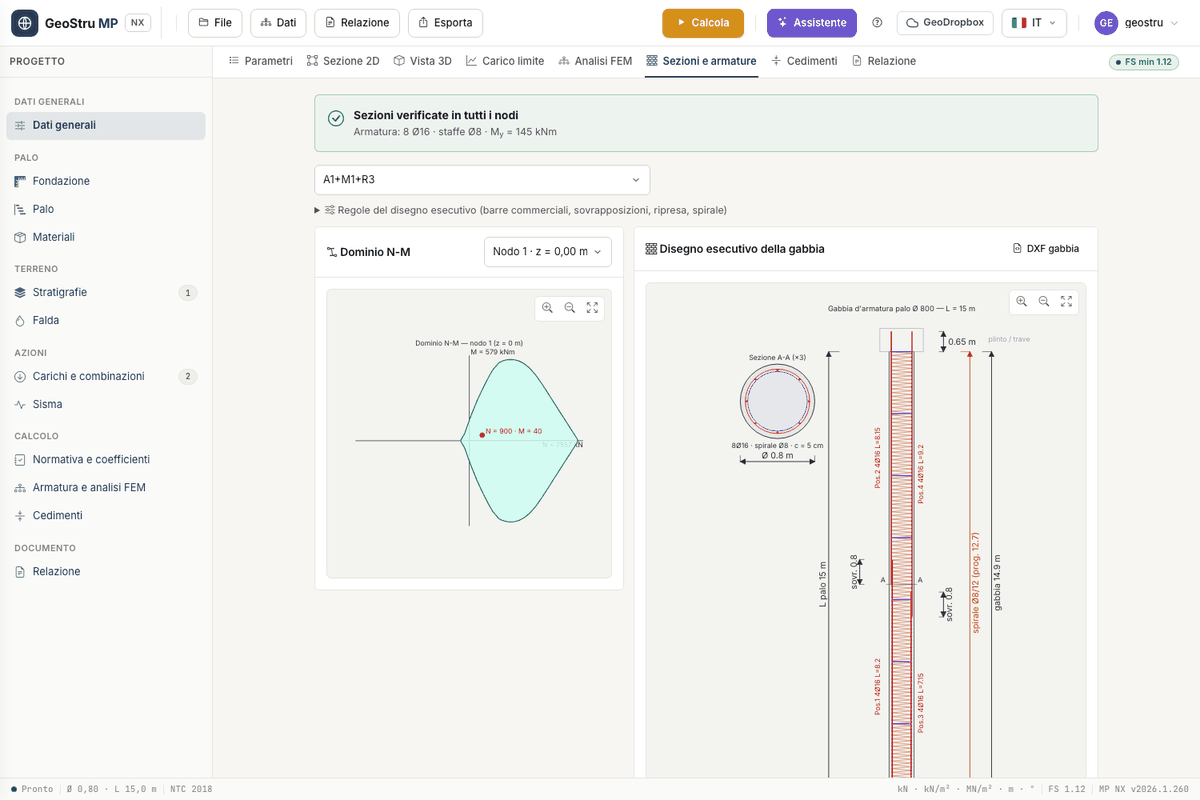

Leggere la scheda¶
L'esito in alto dice Sezioni verificate in tutti i nodi oppure Sezione NON verificata in almeno un nodo, con l'armatura e il My calcolato; se in Broms è entrato un valore manuale, è riportato accanto. Scegli la combinazione dalla tendina.
- Dominio N-M: il dominio di resistenza con il punto (Nd, Md) del nodo scelto. Cambia nodo dalla tendina della card.
- Disegno esecutivo della gabbia e Distinta dei ferri, descritti più sotto.
- Verifiche SLU per nodo: quota z, Nd, Md, Td, Nu, Mu, FSM con l'esito, Vrcd, Vrwd, FSV con l'esito, numero di barre, Passo staffe, asse neutro yn, deformazioni εc ed εs, inclinazione θ dei puntoni.
Disegno esecutivo della gabbia¶
La verifica dice quante barre e quale passo servono a ogni nodo. Il Disegno esecutivo della gabbia trasforma quel risultato nella gabbia da costruire:
- le barre longitudinali sono il massimo fra i nodi, tagliate in pezzi entro la lunghezza commerciale;
- le giunzioni sono per sovrapposizione, sfalsate fra due gruppi di barre, così non cadono tutte sulla stessa sezione;
- le barre proseguono sopra la testa del palo con la ripresa nel plinto;
- l'armatura trasversale è una spirale continua o staffe circolari chiuse, a tratti di passo costante, con il passo di calcolo arrotondato per difetto;
- le cerchiature di irrigidimento tengono in forma la gabbia durante il sollevamento.
Il disegno mostra il prospetto con i pezzi e la sezione A-A a lato; rotella e trascinamento fanno zoom e spostamento.
Le regole¶
Apri Regole del disegno esecutivo sopra i disegni:
| Regola | Default |
|---|---|
| Lunghezza commerciale barre | 12 m |
| Sovrapposizione ls | 50 Ø (minimo 20 Ø) |
| Ripresa nel plinto | 40 Ø (0 = nessuna) |
| Fondo gabbia dalla punta | 0,10 m |
| Armatura trasversale | Spirale continua |
| Arrotondamento del passo (per difetto) | 0,01 m |
| Cerchiature di irrigidimento Ø | 12 mm (0 = nessuna) |
| Interasse cerchiature | 2 m |
Le regole sono salvate nel progetto e non toccano il calcolo. Quando ne cambi una, la gabbia e la distinta si ridisegnano dal risultato già calcolato: non serve ricalcolare e non costa crediti.

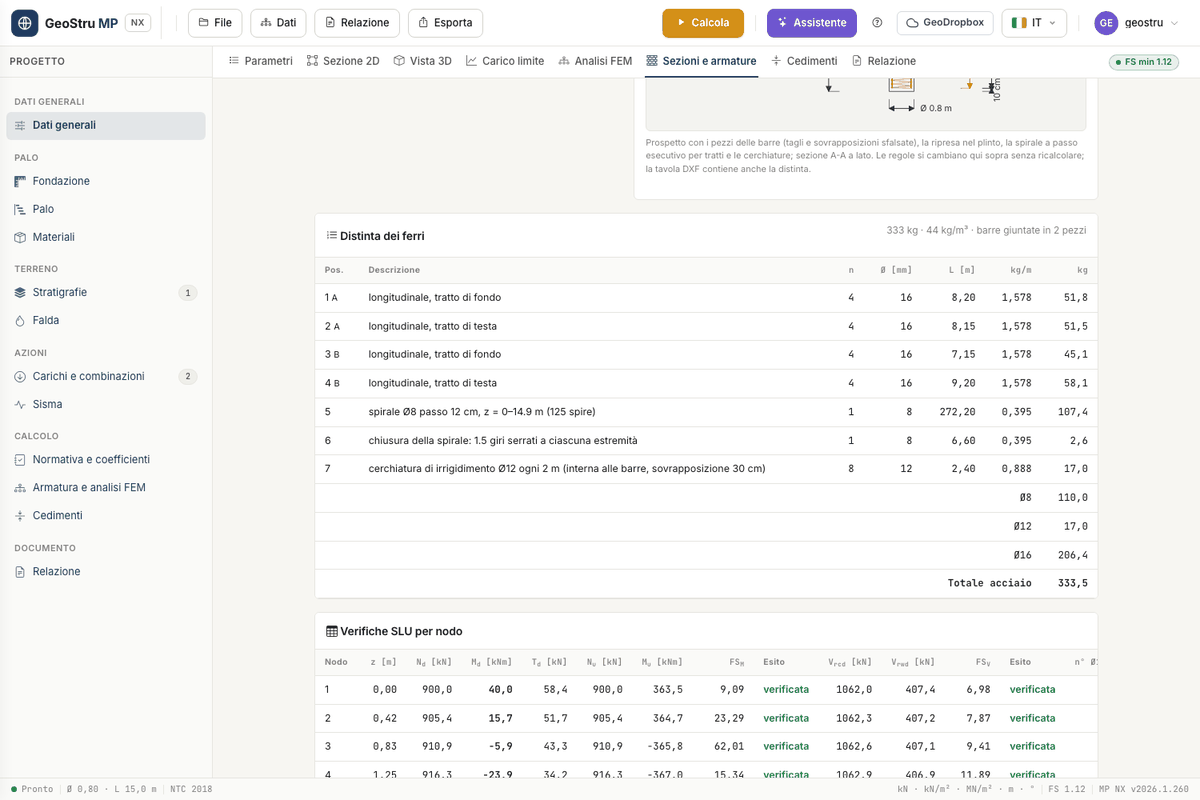

Distinta dei ferri¶
La card Distinta dei ferri elenca le posizioni: descrizione, numero, diametro, lunghezza, peso al metro e peso, con i parziali per diametro e il Totale acciaio. Nell'intestazione leggi il peso totale, l'incidenza in kg/m³ e in quanti pezzi sono giuntate le barre. Il peso al metro è 0,006165·Ø² kg/m, con Ø in mm.
Il pulsante DXF gabbia esporta il disegno esecutivo con la distinta; la tavola DXF completa (menu Esporta) e la relazione riportano anch'esse la distinta. I due DXF costano il credito di esportazione.
Cosa non è coperto¶
- Sezioni non circolari: la verifica SLU è solo per la sezione circolare.
- Sezione mista tubo + malta del micropalo tubolare: la verifica nodo per nodo non è disponibile. Vedi Micropali.
- L'armatura a traliccio e le verifiche agli stati limite di esercizio (fessurazione, tensioni) non fanno parte di MP NX.
