Micropali¶

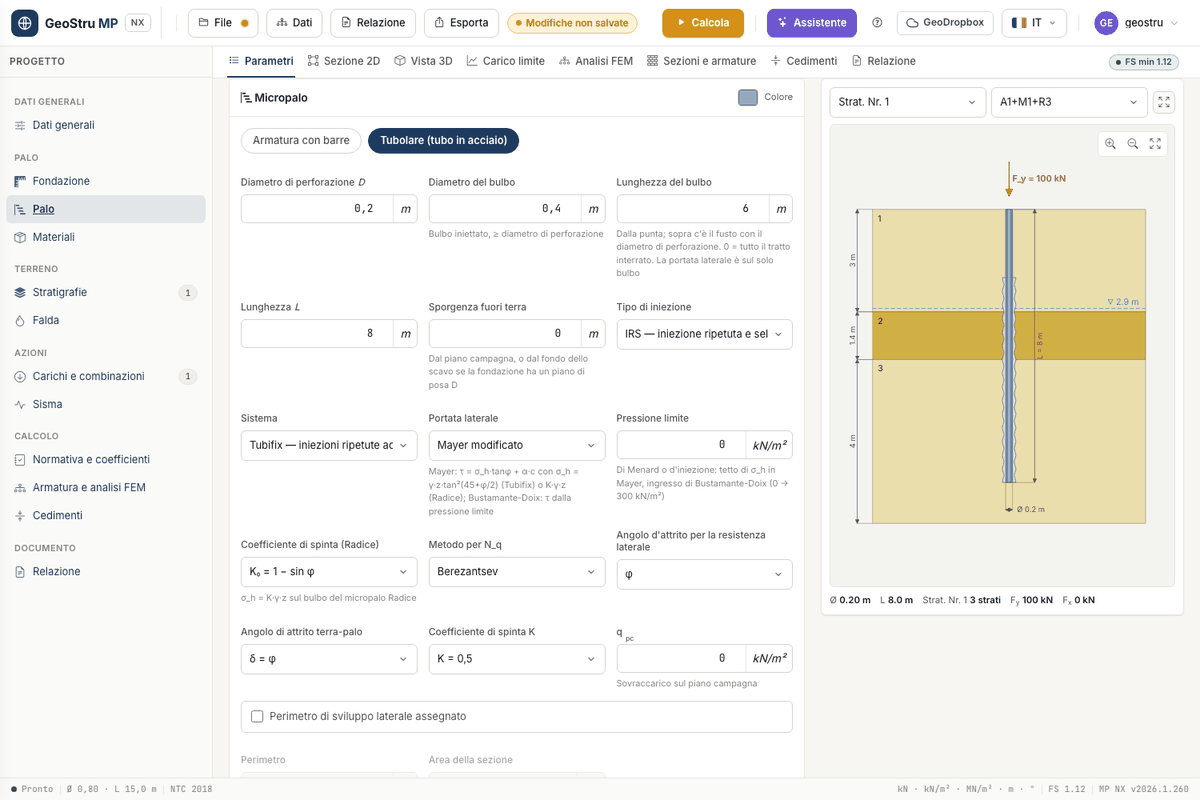

Nei Dati generali scegli la Tipologia Micropalo: la card Palo prende il titolo Micropalo e mostra i campi del bulbo, del sistema e del metodo. Il calcolo usa la routine dedicata ai micropali del programma desktop MP, non quella dei pali trivellati.
Geometria e sistema¶
| Campo | Significato |
|---|---|
| Diametro di perforazione D | diametro del fusto sopra il bulbo |
| Diametro del bulbo | bulbo iniettato, maggiore o uguale al diametro di perforazione |
| Lunghezza del bulbo | misurata dalla punta; 0 = tutto il tratto interrato |
| Lunghezza L, Sporgenza fuori terra | come per il palo |
| Tipo di iniezione | IGU (iniezione globale unica) o IRS (iniezione ripetuta e selettiva) |
| Sistema | Tubifix (iniezioni ripetute ad alta pressione) o Radice (getto o iniezione a bassa pressione) |
| Portata laterale | Mayer modificato o Bustamante & Doix |
| Pressione limite | di Menard o d'iniezione, in kN/m² |
| Coefficiente di spinta (Radice) | K0 = 1 − sin φ, Ka oppure Kp |
In cima alla card scegli l'armatura: Armatura con barre oppure Tubolare (tubo in acciaio).
Come si calcola la portata¶
La resistenza laterale è calcolata sul solo bulbo, integrando la tensione tangenziale a passi di 10 cm lungo la sua lunghezza.
- Mayer modificato: τ = σh·tan φ + α·c. Per il sistema Tubifix σh = γ·z·tan²(45° + φ/2), con la pressione limite come tetto se l'hai assegnata. Per il sistema Radice σh = K·γ·z, con K scelto fra K0, Ka e Kp.
- Bustamante & Doix: τ dipende dalla pressione limite plim. Nei terreni attritivi τ = plim/10; in quelli coesivi vale una correlazione lineare in plim, diversa per iniezione IRS e IGU. Se la pressione limite è 0 il programma assume 300 kN/m².
La resistenza di punta è calcolata sul diametro del bulbo, con Nq e Nc del metodo scelto e la tensione litostatica alla punta. Il peso somma la malta del fusto, la malta del bulbo e l'armatura per metro. Il carico limite orizzontale di Broms lavora sul bulbo, con γ, φ e c medi pesati sugli spessori degli strati.
L'adesione α e la coesione c (o cu negli strati non drenati) sono quelle della stratigrafia.
Il tubolare¶
Con Tubolare la card Materiali e armatura mostra il blocco Tubolare:
- Diametro di serie e Spessore di serie propongono la serie dimensionale UNI EN 10220. La scelta scrive Diametro esterno del tubo, Spessore del tubo e Peso dell'armatura, che restano modificabili per un tubo fuori serie.
- Il Peso dell'armatura, in kN/m, viene dalla geometria del tubo (0,02466·t·(D − t) kg/m) e si somma al peso della malta.
- Acciaio del tubolare sceglie il grado dall'archivio degli acciai per tubi: gradi S235…S460 delle UNI EN 10210/10219, tubi meccanici EN 10297-1, tubi API 5CT e API 5L. La resistenza di calcolo è fyd = fyk/1,05. L'archivio si modifica come gli altri materiali.
- Copriferro è lo spessore di malta fra tubo e perforazione.
My della sezione mista¶
In Broms serve il momento ultimo della sezione, My. Se lo lasci a 0, per il tubolare il programma calcola il momento di plasticizzazione della sezione mista tubo + malta a sforzo normale nullo: acciaio del tubolare a fyd, malta compressa a fcd della classe di calcestruzzo scelta. Se il solutore non converge usa il momento plastico del solo tubo, Wpl·fyd, e lo segnala fra i messaggi.
Il momento misto può essere più basso di quello del solo tubo
Nell'esempio DPHS1 la sezione mista dà 39,68 kNm contro 42,70 kNm del solo tubo. Con la malta compressa l'asse neutro sale e l'acciaio compresso diminuisce più di quanto la malta compensi. È il valore del programma desktop, riprodotto e dichiarato.
Se assegni My a mano, prevale il tuo valore. Nel modello FEM l'inerzia è quella equivalente tubo + malta, omogeneizzata con Es/Ec, a meno che tu non assegni J.
Cosa non è disponibile¶
- La verifica SLU nodo per nodo della sezione mista tubo + malta: la scheda Sezioni e armature mostra l'avviso «Verifica della sezione tubolare non disponibile». Il FEM viene eseguito comunque.
- Reticoli di micropali e micropali inclinati.
- Il carico critico d'instabilità del micropalo.
- Il cedimento con il metodo iperbolico di Fleming: il cedimento è quello di Poulos e Davis.
