Materiali¶

La card Materiali e armatura raccoglie tre cose: i materiali del palo, l'armatura della sezione e i parametri per l'analisi laterale (M_y e J assegnato).

Scegliere i materiali¶

Classe di calcestruzzo: sotto la tendina compaiono i valori della classe scelta. Dal calcestruzzo vengono il peso del palo W, il modulo elastico E_c usato dal FEM e da Poulos e Davis, e f_cd per la verifica della sezione.
Acciaio: l'acciaio delle barre, per il palo e per il micropalo armato con barre.
Acciaio del tubolare: compare al posto dell'acciaio delle barre quando il micropalo è tubolare. Vedi Micropali.

L'archivio del progetto¶

Apri Archivio materiali (NTC / EC) per vedere e modificare le tabelle. L'archivio è del progetto: parte da quello del programma desktop MP, viaggia nel file .mpnx e non tocca gli altri progetti. Un file salvato senza archivio prende quello di partenza.

Nelle tabelle puoi:

modificare qualunque valore, riga per riga;
aggiungere righe con Aggiungi calcestruzzo, Aggiungi acciaio e, per i tubolari, Aggiungi acciaio per tubi;
eliminare una riga con il cestino a fine riga.

Passa il mouse sulle intestazioni per leggere la descrizione di ogni colonna.

Tabella	Colonne
Calcestruzzi	R_ck, E_c, f_ck, f_cd, f_ctd, f_ctm, ν, α_T, γ
Acciai	E_s, f_yk, f_yd, f_tk, f_td, ε_uk, ε_ud, β₁β₂ iniziale e finale
Acciai per tubi	norma di prodotto, E_s, f_yk, f_tk

Quando cambi R_ck il programma ricalcola f_ck, f_cd, f_ctm, f_ctd ed E_c secondo NTC 2018 § 11.2.10; i valori ricalcolati restano modificabili. Da f_yk ricalcola f_yd e f_td. Per gli acciai dei tubi f_yd = f_yk/1,05 non è una colonna: si ricava sempre.

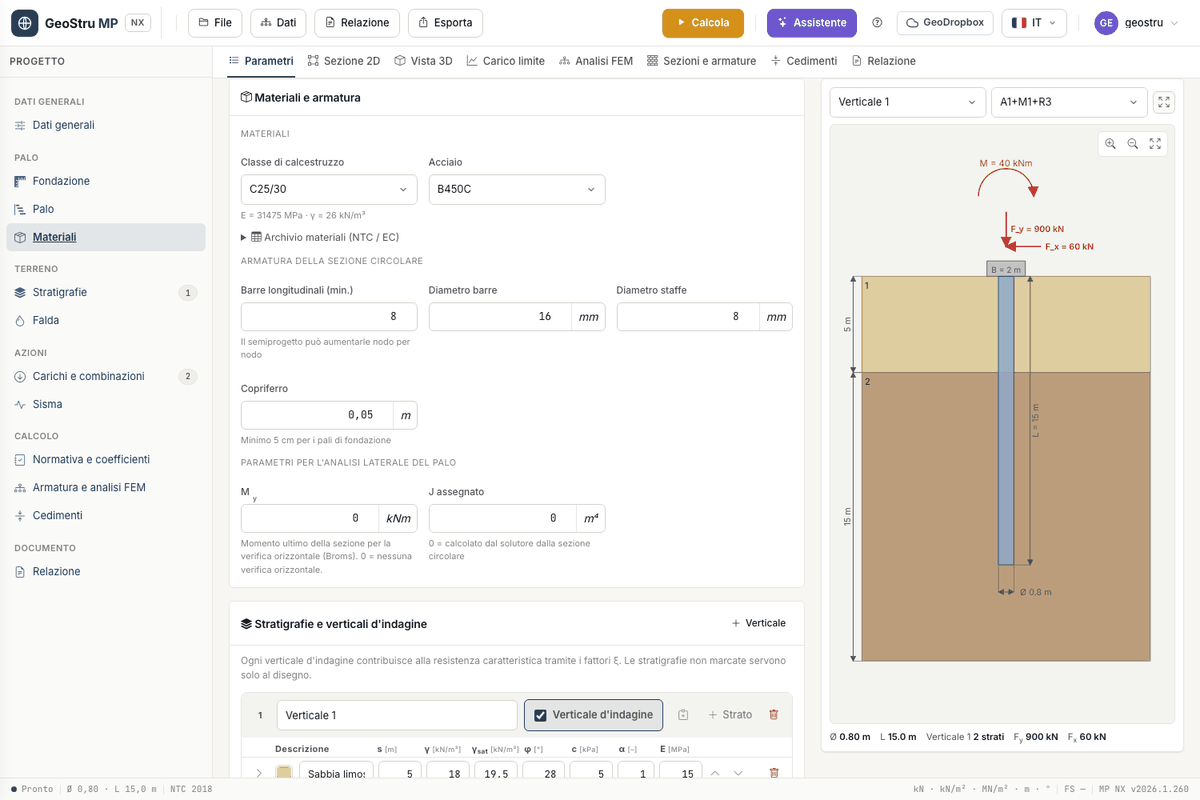

Card Materiali e armatura: classe di calcestruzzo e acciaio, archivio dei materiali da aprire, armatura della sezione circolare, M_y e J assegnato

Il peso di volume del calcestruzzo cambia il carico limite

Nell'archivio di partenza il peso di volume γ vale 25, 26, 27 e 28 kN/m³ per le quattro classi di calcestruzzo. Entra nel peso W del palo, che si sottrae al carico limite. Se confronti i risultati con un altro calcolo, controlla prima γ ed E_c: sono la causa più frequente di scarti dell'1–2 %.

Armatura della sezione circolare¶

Per il palo e per il micropalo armato con barre scrivi:

Barre longitudinali (min.): il numero di partenza. Il semiprogetto può aumentarle nodo per nodo;
Diametro barre e Diametro staffe, in mm;
Copriferro, in m. Il suggerimento a video ricorda i 5 cm consigliati per i pali di fondazione; il programma accetta anche valori minori.

Questi dati servono alla verifica SLU e al disegno della gabbia: vedi Sezioni e armature.

Parametri per l'analisi laterale del palo¶

M_y: momento ultimo della sezione per la verifica orizzontale di Broms. Con 0 e l'analisi FEM attiva il programma lo calcola dalla sezione armata; con 0 e il FEM spento non c'è verifica orizzontale. I dettagli sono in Carico limite.
J assegnato: momento d'inerzia usato dal FEM, in m⁴. Con 0 è calcolato dalla sezione circolare. Serve per sezioni non circolari o per riprodurre un caso di letteratura.
