Relazione, esportazioni e assistente¶
Anteprima della relazione¶

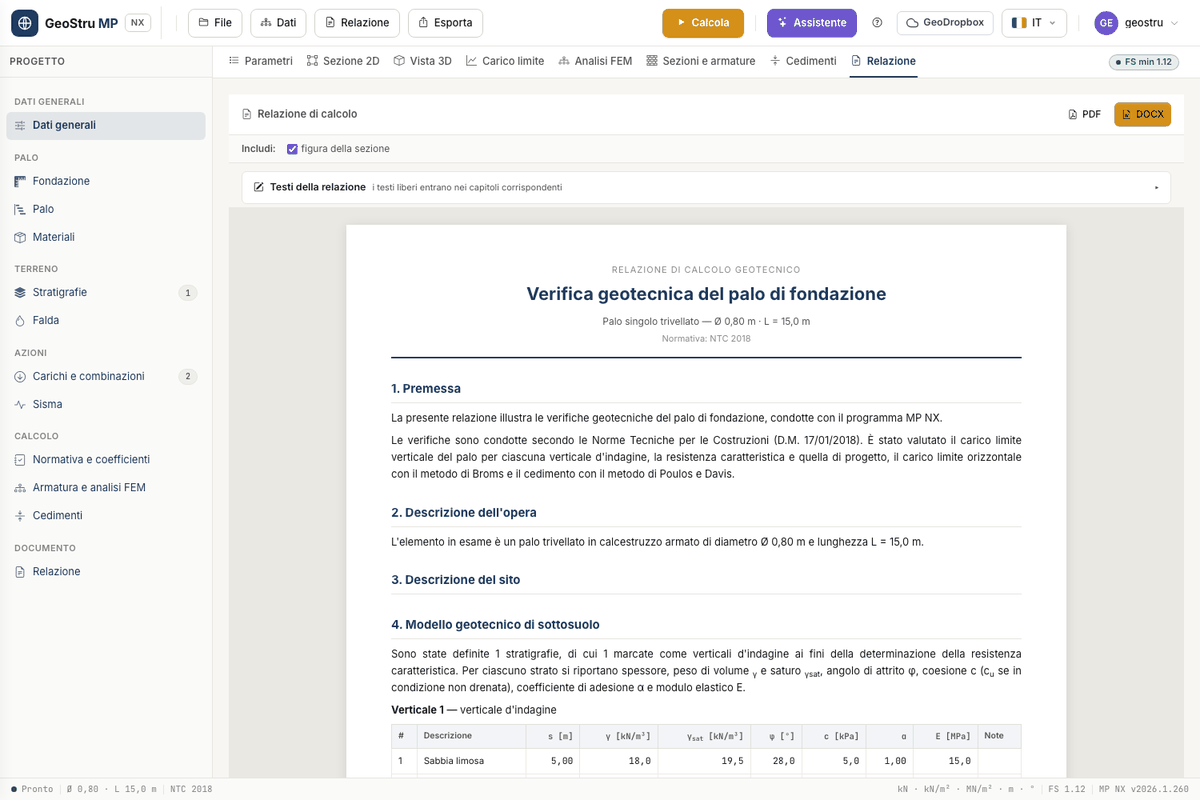

La scheda Relazione mostra l'anteprima del documento, aggiornata dal progetto e dall'ultimo calcolo. L'anteprima è gratuita: usala per controllare testi e tabelle prima di generare il file.
La relazione segue questo indice: premessa; descrizione dell'opera e del sito; modello geologico e campagna di indagini; modello geotecnico di sottosuolo, con la figura della sezione; il palo e i materiali; azioni di progetto; metodo di calcolo e coefficienti; carico limite del palo; resistenze caratteristiche e di progetto; carico limite orizzontale (Broms); cedimento (Poulos e Davis); analisi strutturale del palo; verifica e progetto della sezione; gabbia d'armatura e distinta dei ferri; prescrizioni esecutive; conclusioni; avvertenze; bibliografia. I capitoli su FEM, sezione e gabbia compaiono solo se l'analisi è stata eseguita.
La casella Includi: figura della sezione decide se la sezione 2D entra nel documento.
Testi liberi per capitolo¶
Apri Testi della relazione per scrivere i testi tuoi: Tipo di opera, Premessa, Descrizione dell'opera, Descrizione del sito, Modello geologico, Campagna di indagini, Modello di calcolo, Prescrizioni esecutive e Conclusioni. Ogni testo entra nel capitolo corrispondente; con la casella includi accanto al titolo escludi i capitoli facoltativi. I testi sono salvati nel progetto.
Word e PDF¶
Genera il file con i pulsanti DOCX e PDF della scheda, oppure dal menu Relazione: Word (.docx), PDF e Word 97-2003 (.doc). La relazione costa 10 crediti, addebitati solo quando il file è stato prodotto. Il documento esce nella lingua dell'interfaccia, italiano o inglese.
Esportazioni¶
| Cosa | Dove | Crediti |
|---|---|---|
| Progetto (.mpnx) | menu Esporta o File → Salva | 0 |
| Sezione (PNG) | menu Esporta, o pulsante PNG della scheda Sezione 2D | 0 |
| Tavola DXF (sezione, diagrammi, armature) | menu Esporta, o pulsante DXF della scheda Sezione 2D | 10 |
| DXF gabbia | scheda Sezioni e armature | 10 |
La tavola DXF affianca la sezione, i cinque diagrammi del FEM e le armature, con la distinta. Il DXF gabbia contiene il solo disegno esecutivo con la distinta. I disegni sono in metri.
Firma di provenienza¶
I file esportati portano una firma che ne identifica l'origine. Il DXF ha un commento in
testa al file, che i programmi CAD ignorano. Il documento Word ha autore e parole chiave
nelle proprietà, con un'impronta del tipo nx-…. Il piè della relazione riporta la nota di
provenienza con i link ai termini di servizio e alla validazione.
File di progetto e GeoDropbox¶
Il progetto è un file .mpnx: contiene dati, archivio dei materiali, regole della
gabbia e testi della relazione, non i risultati. File → Salva lo scarica con il nome in
uso, Salva con nome chiede il nome, Apri lo ricarica. Il nome del file in uso
compare nella barra di stato.
Il pulsante GeoDropbox apre e salva i progetti nel cloud GeoStru, così li ritrovi da qualunque postazione. L'abbonamento GeoDropbox è separato dai crediti delle app.
Assistente AI¶

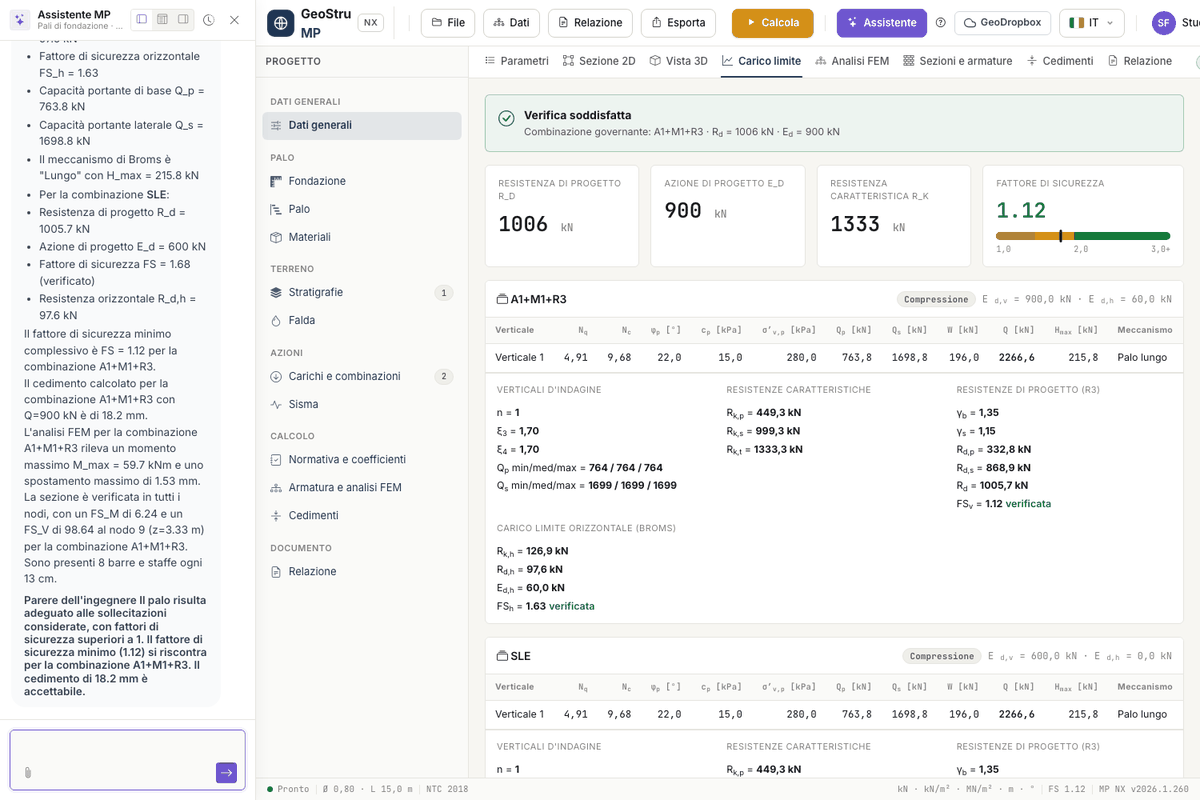

Il pulsante Assistente apre la chat a lato del progetto. L'assistente:
- legge il progetto corrente e i risultati, e li interpreta;
- spiega i metodi: Nq, fattori ξ e γR, Broms, Poulos e Davis, FEM, verifica della sezione;
- fa una revisione geotecnica dei dati;
- compila il progetto da un documento allegato: con la graffetta alleghi, per esempio, una relazione geologica in PDF, e l'assistente propone stratigrafia e parametri;
- apre un ticket di supporto.
Ogni messaggio costa 3 crediti, addebitati solo se la risposta arriva.
Risposte generate da un sistema di AI
Le risposte dell'assistente sono generate da un sistema di intelligenza artificiale e possono contenere errori. I dati compilati da un documento e i pareri sui risultati vanno verificati dal progettista, che resta responsabile del calcolo.
