Palo e fondazione¶
La geometria si descrive in tre card della scheda Parametri: Dati generali, Fondazione di collegamento e Palo. Per i micropali la card Palo cambia aspetto: vedi Micropali.
Dati generali¶
Oltre a descrizione, località, tecnico e committente, qui scegli:
- la Tipologia: Palo o Micropalo;
- la Normativa (GEO) e la Normativa (STRU), descritte in Carichi, combinazioni e normativa e in Sezioni e armature;
- il Vincolo in testa: Incastro nella testata o Cerniera sotto la testata. Decide lo schema del carico limite orizzontale di Broms (testa incastrata o libera);
- Escludi il carico di punta (Qp = 0, palo ad attrito) o Escludi il carico laterale (Qs = 0). I due non si escludono insieme;
- Coefficiente globale sul carico limite: usa il coefficiente «Totale» al posto di base + laterale.
Fondazione di collegamento¶
Con Fondazione di collegamento presente disegni trave, plinto, platea o fondazione circolare sopra il palo, con le dimensioni B, L e l'altezza H.
Il dato che entra nel calcolo è la Profondità del piano di posa D, cioè il fondo dello scavo. Il palo parte da lì: la punta scende a D + L, l'aderenza laterale sopra il piano di posa viene sottratta e la sporgenza si misura dal fondo scavo. La Larghezza scavo serve solo al disegno (0 = come B).
Piano di posa nel primo strato
Se il piano di posa cade dentro il primo strato, l'aderenza sopra D non viene sottratta. È il comportamento del programma desktop, mantenuto e dichiarato nel documento di validazione.

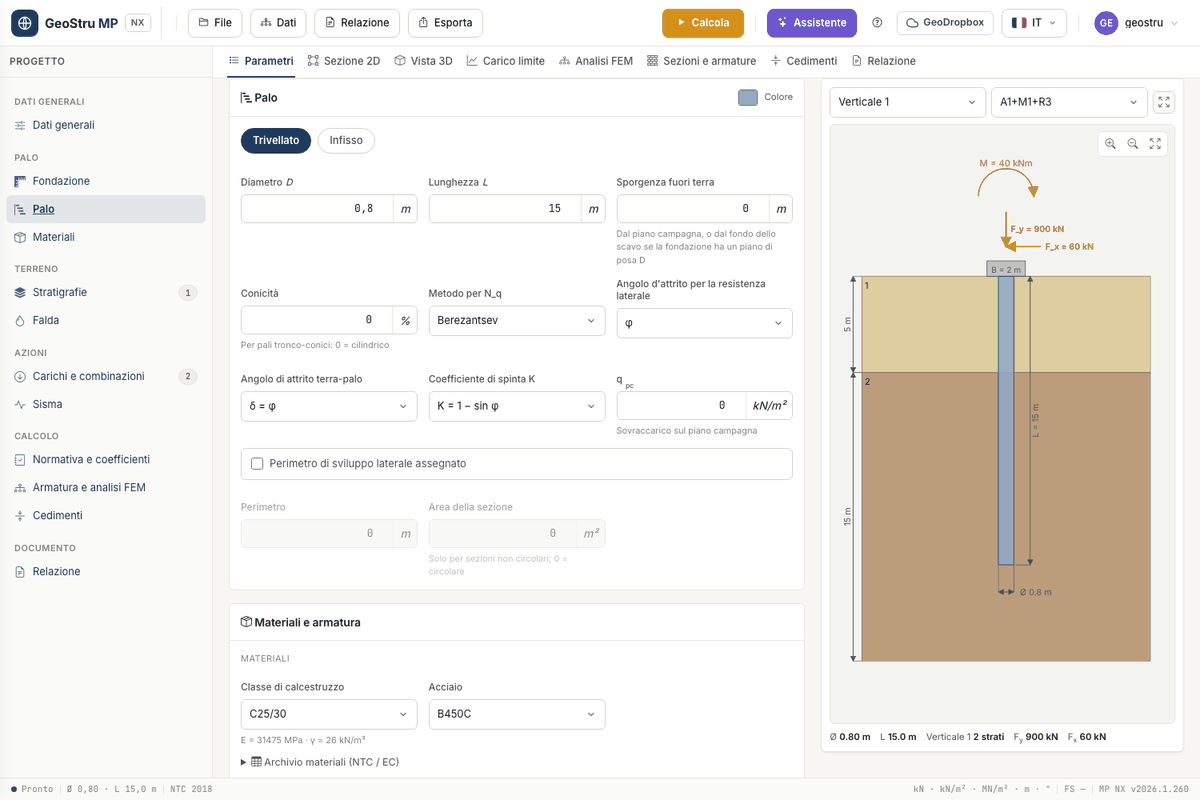

Palo¶
Scegli l'esecuzione, Trivellato o Infisso: cambia il gruppo di coefficienti γb e γs applicato dalla normativa e, per gli infissi, attiva il fattore di conicità.
| Campo | Significato |
|---|---|
| Diametro D | diametro del fusto; con conicità è il diametro alla punta |
| Lunghezza L | lunghezza del palo nel terreno, dal piano campagna o dal piano di posa della fondazione: la punta sta a piano di posa + L |
| Sporgenza fuori terra | tratto libero sopra il piano campagna, o sopra il fondo scavo se la fondazione ha un piano di posa |
| Conicità | in %, per pali tronco-conici; 0 = cilindrico |
| qpc | sovraccarico sul piano campagna, in kN/m² |
Con una conicità diversa da zero il diametro cresce verso la testa: il programma usa il diametro medio per la resistenza laterale e il volume del tronco di cono per il peso. Per i pali infissi la resistenza laterale attritiva è inoltre moltiplicata per il fattore di conicità Fw.
La sporgenza si aggiunge a L: non entra nel peso W del carico limite, che è calcolato sulla lunghezza L, ma entra nel modello FEM, dove il tratto libero non ha molle. L'esempio «Pile immersed» ha 4 m fuori terra con l'acqua sopra il piano campagna.
Metodo per Nq, angolo d'attrito per la resistenza laterale, δ e K stanno nella stessa card ma riguardano il calcolo: sono spiegati in Carico limite.
Perimetro assegnato¶
Per una sezione non circolare spunta Perimetro di sviluppo laterale assegnato e scrivi Perimetro e Area della sezione (0 = circolare). Finché la casella non è spuntata i due campi restano in sola lettura. La verifica strutturale resta quella della sezione circolare: vedi i limiti in Sezioni e armature.
Sezione 2D e Vista 3D¶
La scheda Sezione 2D mostra il disegno quotato di palo, fondazione, strati, falda e azioni, per la verticale e la combinazione scelte. Lo esporti in PNG (gratuito) o nella tavola DXF.

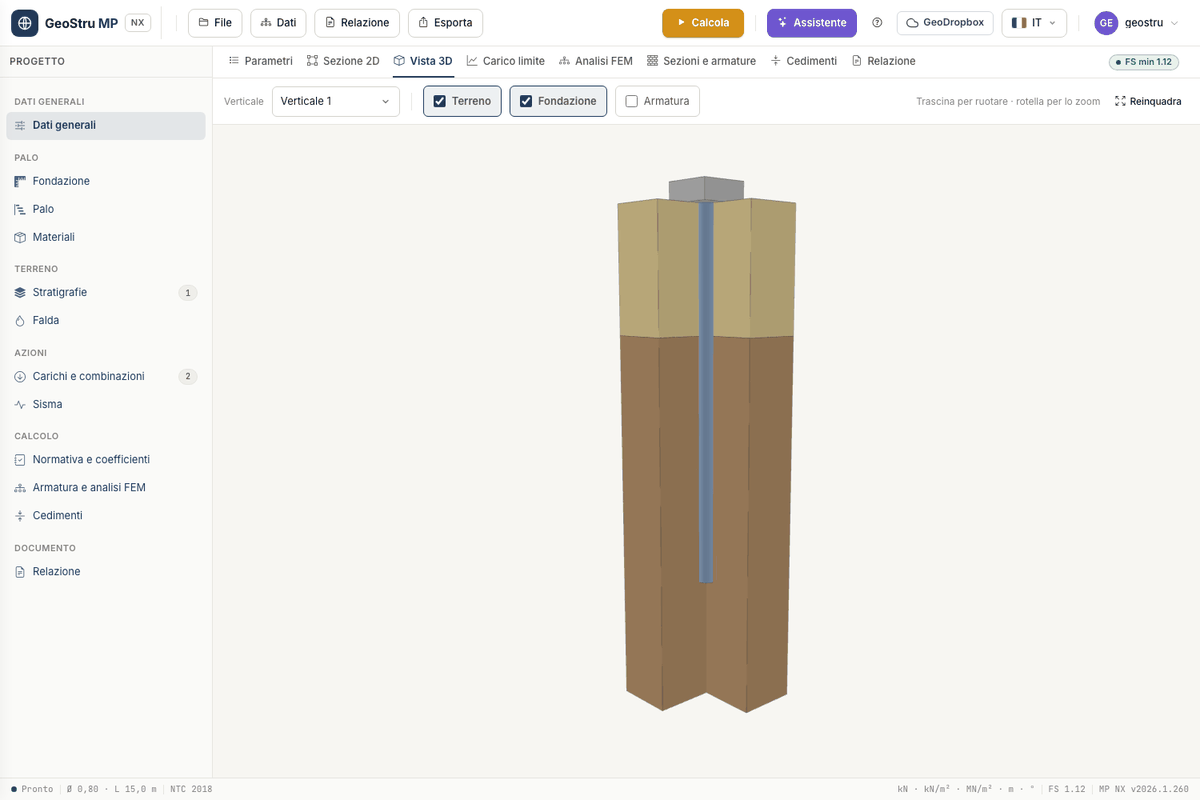

La Vista 3D mostra il palo in un blocco di terreno aperto a spaccato. Trascina per ruotare, usa la rotella per lo zoom e Reinquadra per tornare alla vista iniziale. Le caselle Terreno, Fondazione e Armatura accendono e spengono i solidi; con Armatura il palo diventa traslucido e compaiono i ferri longitudinali. Le staffe non sono disegnate in 3D: il loro passo esce dal calcolo, non dai dati.
