Stratigrafie e falda¶

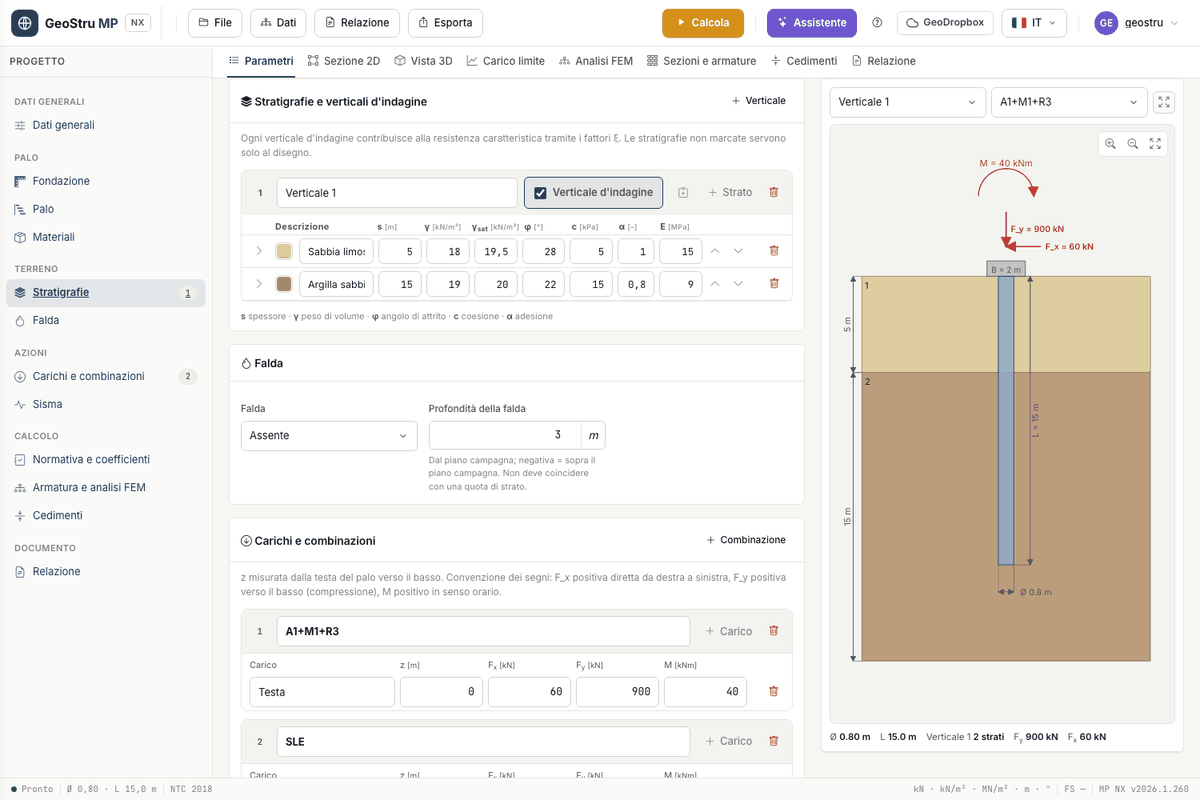

Il terreno si descrive nella card Stratigrafie e verticali d'indagine; la falda ha una card sua. Il sovraccarico sul piano campagna qpc sta nella card Palo.
Verticali d'indagine¶
Ogni stratigrafia è una verticale: un sondaggio, una prova, un profilo di progetto. Con il pulsante Verticale ne aggiungi quante ne servono.
La casella Verticale d'indagine decide se la stratigrafia entra nel calcolo. Per ogni verticale marcata il programma calcola il carico limite; il numero n di verticali fissa i fattori di correlazione ξ3 e ξ4, e la resistenza caratteristica è Rk = min(Qmed/ξ3, Qmin/ξ4). Le stratigrafie non marcate servono solo al disegno.
Se nessuna stratigrafia è marcata, il programma usa la prima e lo segnala fra i messaggi.
Parametri di strato¶
Ogni riga è uno strato, dall'alto verso il basso. Le frecce spostano la riga, poi ci sono Duplica ed Elimina; il quadratino colorato sceglie il colore nel disegno.
| Colonna | Significato | Unità |
|---|---|---|
| s | spessore | m |
| γ | peso di volume | kN/m³ |
| γsat | peso di volume saturo, usato sotto falda | kN/m³ |
| φ | angolo di attrito | ° |
| c | coesione efficace c′ | kPa |
| α | adesione: moltiplica la coesione nella resistenza laterale (α·c) | – |
| E | modulo elastico del terreno, usato dal cedimento di Poulos e Davis | MPa |
La freccia a inizio riga apre le Proprietà dello strato: il coefficiente di Poisson ν e il modulo edometrico Eed (servono al modulo di reazione di Chiarugi-Maia nel FEM), la coesione non drenata cu, la resistenza Rc e l'RQD della roccia, e tre caselle.
Condizione non drenata¶
Con Condizione non drenata lo strato è calcolato con φ = 0, c = cu e il peso saturo. Alla punta Nq = 1 e Nc è quello del metodo scelto per φ = 0 (9 con Berezantsev); lungo il fusto la resistenza è α·cu.
c′ e cu sono due campi distinti. La colonna c è la coesione efficace, usata in condizione drenata; cu sta nelle proprietà dello strato e si abilita con la casella. Così uno stesso strato conserva entrambi i valori e puoi passare da una condizione all'altra senza riscriverli.
File salvati prima di settembre 2026
In uno strato non drenato con cu = 0 il programma usa il valore della colonna c. Serve ai progetti salvati quando il campo era unico, che altrimenti cambierebbero risultato da soli. Nei progetti nuovi scrivi cu nel suo campo.
Strato roccioso¶
Con Strato roccioso si abilitano Rc (resistenza a compressione monoassiale, in MPa) e RQD (in %). Il termine attritivo è annullato e la resistenza laterale vale τ = α·Rcᵏ, con l'esponente k scritto nella card Normativa e coefficienti parziali (campo k roccia). Se la punta è in roccia, Qp = A·Rc·ksq·dr, con dr fattore di profondità e ksq dall'RQD:
| RQD [%] | > 90 | 75–90 | 50–75 | 25–50 | ≤ 25 |
|---|---|---|---|---|---|
| ksq | 1,00 | 0,75 | 0,30 | 0,10 | 0,05 |
Attrito negativo¶
Con Attrito negativo lo strato trascina il palo verso il basso: non contribuisce alla resistenza laterale e la sua aderenza è sottratta dal carico limite netto. Nella scheda Carico limite il valore sottratto compare fra parentesi accanto a Q.
Falda¶
Nella card Falda scegli Presente e scrivi la Profondità della falda dal piano campagna. Sotto falda il programma usa γ′ = γsat − γw: se in uno strato immerso manca γsat, il calcolo si ferma con un messaggio.
Una profondità negativa mette il livello dell'acqua sopra il piano campagna: tutti gli strati sono immersi e alla tensione si aggiunge la colonna d'acqua γw·|z|. È il caso dei pali in alveo o in banchina; l'esempio «Pile immersed» lo mostra con 2 m d'acqua.
Falda su una quota di strato
La profondità della falda non deve coincidere con il passaggio fra due strati: il calcolo si ferma. Sposta la falda di un centimetro o spezza lo strato.
Sovraccarico¶
qpc, nella card Palo, è un sovraccarico uniforme sul piano campagna, in kN/m². Si somma alla tensione verticale efficace alla punta, σ′v, da cui dipende la resistenza di punta.
Incolla strati¶
Se hai la stratigrafia in un foglio di calcolo, usa il pulsante con gli appunti nell'intestazione della verticale. Si apre la finestra Incolla strati: incolla le righe copiate, una per strato, con le colonne in quest'ordine.
Le colonne possono essere separate da tabulazione, punto e virgola o virgola; i decimali possono avere la virgola. La descrizione è facoltativa e le colonne mancanti restano ai valori della prima riga. La finestra mostra le Righe rilevate prima di confermare, e scegli se aggiungi in coda o sostituisci gli strati esistenti. Le proprietà non presenti nell'elenco (cu, Rc, RQD, caselle) si completano poi a mano.
